网络化智能型维修电工电气控制技能实训考核装置,维修电工电气控
2025-12-16 10:44
本装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路而研发的实训装置，其是维修电工电气控制技能训练和机床电路网络化考核的综合设备，即可训练学员维修电工电气控制和实用技术与操作技能，又可通过智能考核软件科学、合理、公正考核学员所学的相关知识，实验装置不仅可供学生技能训练，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
三、智能型实训考核鉴定系统软件的主要特点：
1）实时性：及时记录装置报警或 漏电现象，实时采集实训装置状态数据，准确的计算考试时间。
2）智能化：根据试卷配置的信息，自动计算考试成绩，随机抽取考试试题，自动判断连线状态，每次试卷中可以出1-16道试题，每道试题中可以设1-128个故障点，极大提高实验室管理水平。

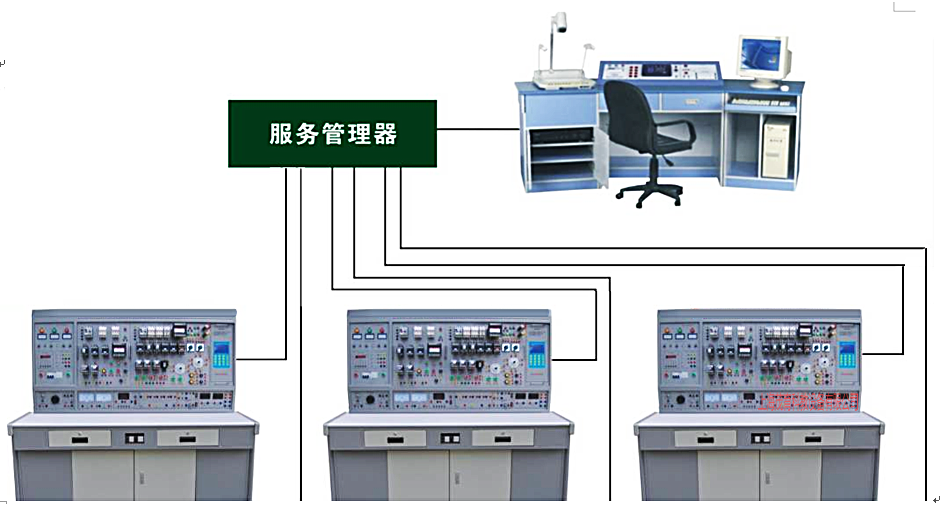

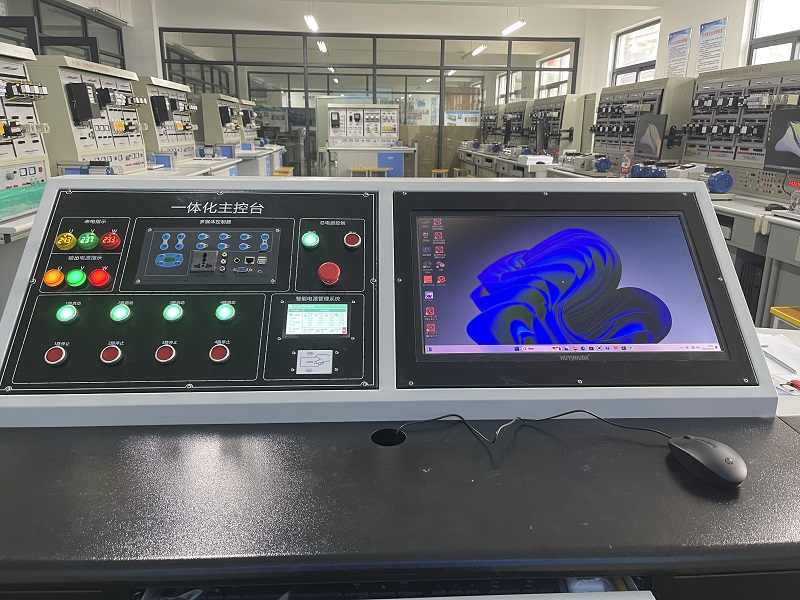

3）网络化：实现一台教师机控制1-64台实训装置的网络结构，采用星形网络结构，使实训室的组网更加方便，统一设置故障，使设故、排故更加简单，考核更加公平公正。
4）可配置：本软件可根据具体需求来配置相应的软件模块，可适用实训室装置的升级变动，可满足不同实训室的建设需求。智能型实训考核鉴定系统软件的主要模块：
5）实时监控模块：完成对各个实训台考核状态数据的实时采集和对实训装置的操控
6）试卷管理功能包括：创建考核试卷、修改考核试卷、保存和删除考核试卷
7）考试管理功能包括：向联网设备下发试卷、考试过程中查询考试试卷、收卷和打印成绩单
8）学生信息管理功能包括：新建学生记录、修改学生记录和删除学生记录
9）教师信息管理功能包括：新建教师记录、修改教师记录和删除教师记录
10）成绩管理功能包括：查看、删除成绩记录和查看考试试卷信息
11）参数设置模块功能包括：完成考试时间设置、误排扣分设置和超时报警扣分
12）学生智能答题器：采用240X128点阵蓝底背光夜晶显示屏及PVC轻触键盘，中文显示，试题显示直观，考核功能强大。
四、技术性能：
1、输入电压：三相五线制380V±10% 50Hz
2、工作环境：环境温度范围-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：1305×805×1630mm
五、基本配备：
2、工作环境：环境温度范围-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：1305×805×1630mm
五、基本配备：
（一）MY02电源控制屏:控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
主控功能板配备资源：
1、三相四线电源输入，经漏电保护器，总开关后,通过起、停按钮控制接触器通断，并设有急停控制按钮；
2、控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
3、定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准；
4、智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。
5、交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
6、4只5408二极管，用于能耗制动的整流电路；
7、三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训桌:实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
六、实训项目：
主控功能板配备资源：
1、三相四线电源输入，经漏电保护器，总开关后,通过起、停按钮控制接触器通断，并设有急停控制按钮；
2、控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
3、定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准；
4、智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。
5、交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
6、4只5408二极管，用于能耗制动的整流电路；
7、三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训桌:实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
六、实训项目：
1、单相启动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机联锁正反转控制电路
5、双重联锁控制电路
6、自动顺序控制电路
7、手动顺序启动
8、异步电动机星、三角控制电路
9、异步电动机能耗制动控制电路
10、按钮联锁的三相异步电动机正反转控制线路
11、接触器联锁的三相异步电动机正反转控制线路
12、双重联锁的三相异步电动机正反转控制线路
13、单向减压启动及反接制动控制线路
14、异步电动机反接制动控制电路
15、自动往返控制线路
16、正反转点动、启动控制电路
17、带有点动的自动往返控制电路
18、异步电动机自锁控制电路
19、异步电动机单相点动、启动控制电路
20、三相异步电动机定子串电阻减压启动手动控制线路
21、三相异步电动机定子串电阻减压启动自动控制线路
22、接触器控制双速电动机的控制线路
23、时间继电器控制双速电机的控制线路
24、C620-1型车床控制电路
25、Y3150型滚齿机控制电路
26、PDH电动葫芦技能实训考核电路（18个故障点）
27、CA6140普通车床技能实训考核电路（17个故障点）
28、Z3040万能铣床技能实训考核电路（24个故障点）
七、实训组件：
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机联锁正反转控制电路
5、双重联锁控制电路
6、自动顺序控制电路
7、手动顺序启动
8、异步电动机星、三角控制电路
9、异步电动机能耗制动控制电路
10、按钮联锁的三相异步电动机正反转控制线路
11、接触器联锁的三相异步电动机正反转控制线路
12、双重联锁的三相异步电动机正反转控制线路
13、单向减压启动及反接制动控制线路
14、异步电动机反接制动控制电路
15、自动往返控制线路
16、正反转点动、启动控制电路
17、带有点动的自动往返控制电路
18、异步电动机自锁控制电路
19、异步电动机单相点动、启动控制电路
20、三相异步电动机定子串电阻减压启动手动控制线路
21、三相异步电动机定子串电阻减压启动自动控制线路
22、接触器控制双速电动机的控制线路
23、时间继电器控制双速电机的控制线路
24、C620-1型车床控制电路
25、Y3150型滚齿机控制电路
26、PDH电动葫芦技能实训考核电路（18个故障点）
27、CA6140普通车床技能实训考核电路（17个故障点）
28、Z3040万能铣床技能实训考核电路（24个故障点）
七、实训组件：
1、MY-01维修电工实训组件：
挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V），接线端子等。
2、MY-02维修电工实训组件：
挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。
3、MY-03维修电工实训组件
挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。
4、KH-1 PDH电动葫芦电路智能考核挂箱（18个故障点）
5、KH-2 C6140普通车床电路技能实训智能考核挂箱（17个故障点）
6、KH-4 X62W万能铣床电路技能实训智能考核挂箱（24个故障点）
7、智能考核答题器
8、三相鼠笼式电动机380V/Y
9、三相鼠笼式电动机380V/Y（带速度继电器）
10、双速异步电动机380V/YY/△
11、三相鼠笼式电动机380V/△
挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V），接线端子等。
2、MY-02维修电工实训组件：
挂板上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。
3、MY-03维修电工实训组件
挂板上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。
4、KH-1 PDH电动葫芦电路智能考核挂箱（18个故障点）
5、KH-2 C6140普通车床电路技能实训智能考核挂箱（17个故障点）
6、KH-4 X62W万能铣床电路技能实训智能考核挂箱（24个故障点）
7、智能考核答题器
8、三相鼠笼式电动机380V/Y
9、三相鼠笼式电动机380V/Y（带速度继电器）
10、双速异步电动机380V/YY/△
11、三相鼠笼式电动机380V/△
