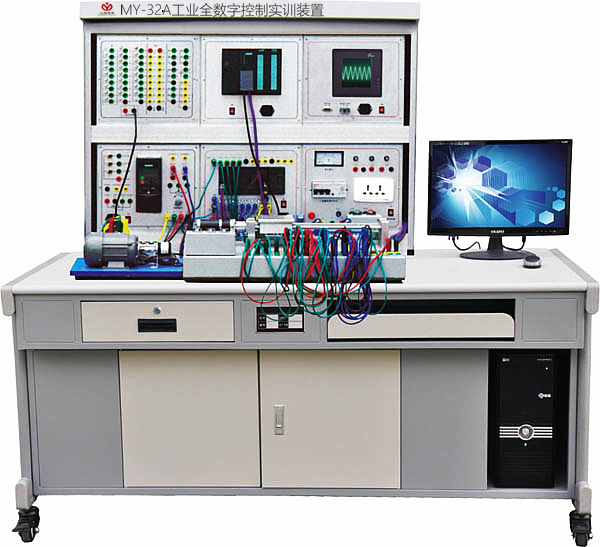

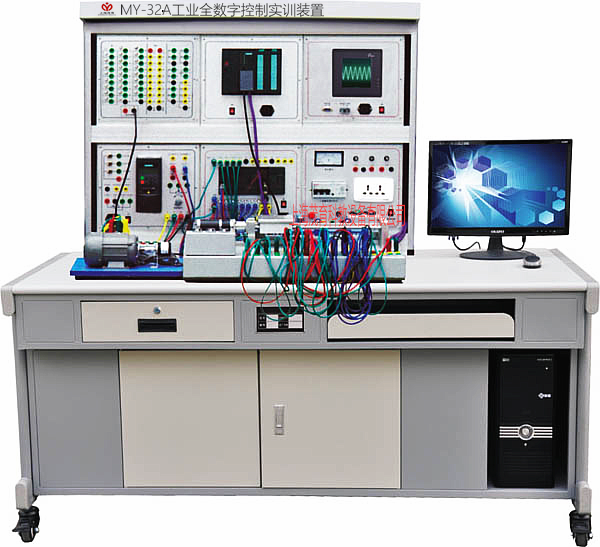

工业全数字控制实训装置-产品概述：
是集PLC，变频器，触摸屏，PROFIBUS－DP工业现场总线及相关的机械（控制对象）为一体的自动化综合实训平台。从基础入门到高级培训，都可以在此实训台上轻松完成。可以完成多种复杂精确机械运动控制（需选择配件），主要包括计算机、PLC、触摸屏、变频器和机械运动仿真模块。
注：本实训装置中的PLC、变频器、触摸屏可由学校具体选择，建议选用S7系列
二、技术参数：
1、电源：三相五线 380 VAC±10% 50 Hz；
2、工作温度：0℃～40℃；
3、环境湿度：≤90%（40℃）；
4、外形尺寸：1600mm×700mm×1650mm
5、实验桌材料：达到防火、防水、防震、耐磨的要求，材质符合国家环保要求；
6、整机容量：≤1 kVA；
7、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、装置功能：
1、可以完成的实训项目有：
1)S7－1200编程练习；
2)S7－200编程练习；
3)触摸屏技术实训；
4)丝杠传动控制；
5)PPI通信；
6)变频器与PLC通信实训；
7)变频器技术综合实训；
8)触摸屏、变频器、PLC综合实训；
2.实训模块，还可以完成的实训项目有：
1)三相电机顺序控制；
2)步进电机控制；
3)交通灯控制；
4)铁塔之光；
5)四层电梯控制；
6)电镀生产线控制；
7)水塔水位自动控制；
8)自控成形机；
9)多种液体自动混合；
10)自动送料装车；
11)自动轧钢机；
12)邮件分拣机；
13)全自动洗衣机等。
四、实训装置的配置：
1)西门子S7－1200系列PLC CPU1215C，24 V供电；带PROFINET接口；集成I/O，14入/10出；2路模拟量输入/2路模拟量输出；
2)西门子S7－200SMART系列PLC ST40 DC/DC/DC，晶体管输出；24点I/O口，16入/10出；
3)西门子变频器：V20 0.37 kW；带485通信接口；220 V单相电源输入；
4)昆仑通态触摸屏：触摸屏TPC7062TX；
5)仿真实训系统；
6)实验台操作面板： PLC和变频器的输入输出点均引到实验台面板上，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，方便实验接线。包括各种按钮、指示灯、继电器等，配置电位器，可模拟传感器的输入信号，方便学生自行设计实验。
7)配套温度及压力两种模拟量实训模块，可进行数据采集实训。
注：本实训装置中的PLC、变频器、触摸屏可由学校具体选择，建议选用S7系列
二、技术参数：
1、电源：三相五线 380 VAC±10% 50 Hz；
2、工作温度：0℃～40℃；
3、环境湿度：≤90%（40℃）；
4、外形尺寸：1600mm×700mm×1650mm
5、实验桌材料：达到防火、防水、防震、耐磨的要求，材质符合国家环保要求；
6、整机容量：≤1 kVA；
7、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、装置功能：
1、可以完成的实训项目有：
1)S7－1200编程练习；
2)S7－200编程练习；
3)触摸屏技术实训；
4)丝杠传动控制；
5)PPI通信；
6)变频器与PLC通信实训；
7)变频器技术综合实训；
8)触摸屏、变频器、PLC综合实训；
2.实训模块，还可以完成的实训项目有：
1)三相电机顺序控制；
2)步进电机控制；
3)交通灯控制；
4)铁塔之光；
5)四层电梯控制；
6)电镀生产线控制；
7)水塔水位自动控制；
8)自控成形机；
9)多种液体自动混合；
10)自动送料装车；
11)自动轧钢机；
12)邮件分拣机；
13)全自动洗衣机等。
四、实训装置的配置：
1)西门子S7－1200系列PLC CPU1215C，24 V供电；带PROFINET接口；集成I/O，14入/10出；2路模拟量输入/2路模拟量输出；
2)西门子S7－200SMART系列PLC ST40 DC/DC/DC，晶体管输出；24点I/O口，16入/10出；
3)西门子变频器：V20 0.37 kW；带485通信接口；220 V单相电源输入；
4)昆仑通态触摸屏：触摸屏TPC7062TX；
5)仿真实训系统；
6)实验台操作面板： PLC和变频器的输入输出点均引到实验台面板上，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，方便实验接线。包括各种按钮、指示灯、继电器等，配置电位器，可模拟传感器的输入信号，方便学生自行设计实验。
7)配套温度及压力两种模拟量实训模块，可进行数据采集实训。
