光机电气一体化实训考核装置,光机电气一体化实训台
2022-04-29 09:42

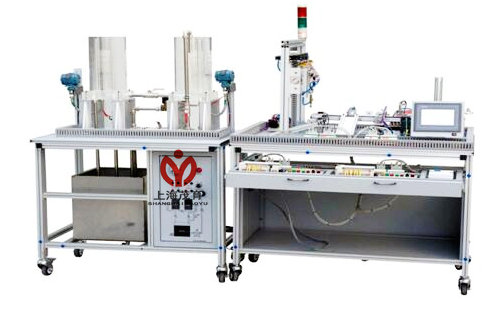

本装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装.具有生产功能的机电一体化设备。
二、光机电气一体化实训考核装置,光机电气一体化实训台,光机电气一体化实训考核设备实训内容：
1、气动系统的安装与调试项目：
选用该装置配置的单出杆气缸、单出双杆气缸、真空吸盘等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：
（1）气动方向控制回路的安装；
（2）气动速度控制回路的安装；
（3）真空发生器控制回路的安装；
（4）气动顺序控制回路的安装；
（5）气动机械手装置的安装；
（6）气动系统安装与调试；
2、电气控制电路的安装和PLC程序编写项目：
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：
（1）电动机正反转控制电路的连接与控制程序编写；
（2）电动机调速控制电路的连接与控制程序编写；
（3）气动方向控制程序编写；
（4）气动顺序动作控制程序编写；
（5）气动机械手控制程序编写；
（6）皮带输送机控制程序编写；
（7）机电一体化设备控制程序编写；
（8）步进控制程序编写；
（9）自动生产线控制程序编写。
3.、机电设备安装与调试项目:
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
（1）传动装置同轴度的调整；
（2）皮带输送机的安装与调整；
（3）龙门装置设备安装与调试；
（4）物件分拣设备的安装与调试；
（5）送料设备的安装与调试；
（6）自动生产线设备安装与调试。
4、自动控制系统安装与调试项目：
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
（1）多种传感器的安装与调试；
（2）机械手的自动控制；
（3）皮带输送机的自动控制；
（4）机电一体化设备的自动控制；
（5）PLC控制系统的安装与调试；
（6）自动生产线的安装与调试。
该实训考核装置用于考核或技能竞赛，可考察的职业能力：
★机械构件的装配与调整能力；
★机电设备的安装与调试能力；
★电路安装能力；
★气动系统的安装与调试能力；
★机电一体化设备的控制程序的编写能力；
★自动控制系统的安装与调试能力。
三、光机电气一体化实训考核装置,光机电气一体化实训台,光机电气一体化实训考核设备主要技术参数:：
1、交流电源：三相四线 AC 380V±10% 50 Hz；
2、工作温度：-10～40 ℃；环境湿度：≤90%（25℃）；
3、外形尺寸：长×宽×高=1200×800×1500 mm；
4、整机功耗：≤1.5 kW；
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
