传感器技术实验装置,传感器实验台,传感器检测技术实验台

一、传感器技术实验装置,传感器实验台,传感器检测技术实验台产品概述：
本装置是根据《教育行业标准》电工实验室或电类专业实训室仪器设备配备标准，是适应不同类别与不同层次的专业，推出模块化的实训设备，传感器实验台主要用于各大、中专院校开设的自动检测技术、传感器原理与技术、非电量电测技术、工业自动化仪表与控制、机械量电则等课程的实验需要。

传感器

二、传感器技术实验装置,传感器实验台,传感器检测技术实验台性能参数：

1、实训台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。
频率测量范围1-9999 Hz，转速测量范围1-9999Pem。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400/分转。
3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。
数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器技术实验装置,传感器实验台,传感器检测技术实验台技术参数：

输入电源	AC220V 50Hz	直流电源	±5V ±15V
直流电源	±2V~±10V	直流电源	2 V ~24V
稳压系数	±1%	电压纹波	≤10mV
非线性误差	≤5%	测量精度	≤1%
功耗	100VA	输出电流	1A

传感器技术实验装置,传感器实验台,传感器检测技术实验台传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器模块	电感式传感器	± 5mm	± 3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器模块	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器模块	压力传感器	0-50kpa	± 2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13		MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	± 5%
15		霍尔式测速传感器	0-2400 转/分	± 1.5%
16		涡流测速传感器	0-2400转/分	≤ 1.5%
17		磁电测转速传感器	0-2400转/分	≤ 1.5%
18		转速传感器	0-2400转/分	≤ 1.5%
19	热电偶、热电阻传感器模块	K 型热电偶传感器	0-100℃	± 3%
20		E型热电偶传感器	0-100℃	± 3%
21		Pt100铂电阻传感器	0-100℃	± 3%
22		Cu50铜电阻传感器	0-100℃	± 3%
23	移相器、相敏检波器模块
24	热释电红外传感器模块	热释电红外传感器		3200V/W
25	硅光电池传感器模块	硅光电池传感器		0.35A/W
26	集成温度LM35传感器模块	集成温度LM35传感器	0-100℃	± 2%
28	PN结、正与负温热敏电阻传感器模块	PN结温度传感器	0-100℃	± 3%
29		正温热敏电阻传感器	0-100℃	± 3%
30		负温热敏电阻传感器	0-100℃	± 3%
31	光敏二极管、光敏三极管与光敏电阻传感器模块	光敏二极管传感器	随光照度变化	± 3%
32		光敏三极管传感器	随光照度变化	± 3%
33		光敏电阻传感器	电阻随光变化	± 3%
34		PSD位置传感器
35	扭矩传感器模块	扭矩传感器	0-6000gcm	±2%Fs
36	光栅位移传感器模块	光栅位移传感器	0-25mm
37		CCD实验仪

传感器技术实验装置,传感器实验台,传感器检测技术实验台传感器特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。

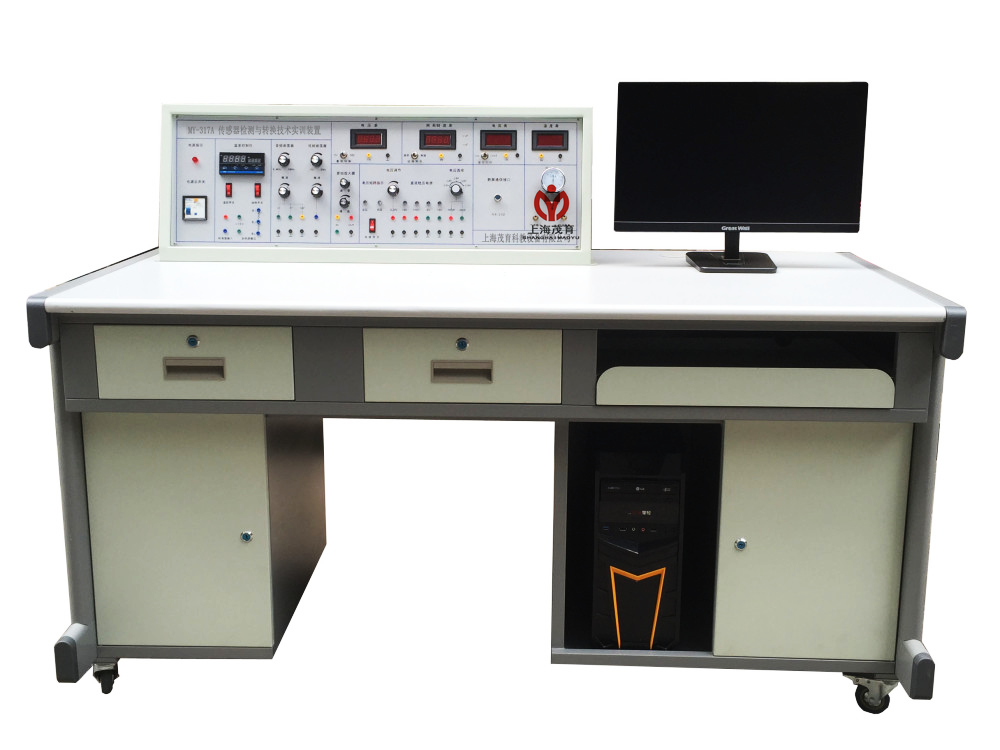

4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
三、传感器技术实验装置,传感器实验台,传感器检测技术实验台实验项目：

带*为实验为思考实验
    实验一          电阻式传感器的单臂电桥性能实验
    实验二          电阻式传感器的半桥性能实验
    实验三          电阻式传感器的全桥性能实验
    实验四          电阻式传感器的单臂、半桥和全桥的比较实验
    实验五          电阻式传感器的振动实验*
    实验六          电阻式传感器的电子秤实验*
    实验七          变面积式电容传感器特性实验
    实验八          差动式电容传感器特性实验
    实验九          电容传感器的振动实验*
    实验十          电容传感器的电子秤实验*
    实验十一        差动变压器的特性实验
    实验十二        自感式差动变压器的特性实验
    实验十三        差动变压器的性能实验
    实验十四        激励频率对差动变压器特性的影响
    实验十五        差动变压器的振动实验*
    实验十六        差动变压器的电子秤实验*
    实验十七        光电式传感器的转速测量实验
    实验十八        光电式传感器的旋转方向测量实验
    实验十九        接近式霍尔传感器实验
    实验二十        霍尔传感器的转速测量实验
    实验二十一      霍尔传感器的振动测量实验
    实验二十二      涡流传感器的位移特性实验
    实验二十三      被测体材质对涡流传感器特性的影响实验
    实验二十四      涡流式传感器的振动实验
    实验二十五      涡流式传感器的转速测量实验
    实验二十六      温度传感器及温度控制实验（AD590）
    实验二十七      K型热电偶的温度控制实验
    实验二十八      热电偶冷端温度补偿实验*
    实验二十九      E型热电偶的温度控制实验
    实验三十        Pt100铂电阻的温度控制实验
    实验三十一      Cu50铜电阻的温度控制实验
    实验三十二      磁电式传感器的特性实验
    实验三十三      磁电式传感器的转速测量实验
    实验三十四      磁电式传感器的应用实验*
    实验三十五      压电加速度式传感器的特性实验
    实验三十六      光纤传感器的位移特性实验
    实验三十七      光纤传感器的振动实验
    实验三十八      光纤传感器的转速测量实验
    实验三十九      压阻式压力传感器的特性实验
    实验四十        压阻式压力传感器的差压测量实验*
    实验四十一      超声波传感器的位移特性实验
    实验四十二     超声波传感器的应用实验
