家用电热水器维修与安装实验装置,电热水器维修实验设备
2026-02-23 08:55
本装置是根据劳动和社会保障部发布的《家用电子产品维修工、职业技能实训和鉴定设备技术规范》要求而研发的设备，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
二、技术性能：
1、输入电源：单相三线制 AC220V ± 10% 50HZ
2、工作环境：温度 -10 ℃ ～ + 50 ℃
3、整机容量：＜ 2KW
4、安全保护：动作电流≤ 30mA 、动作时间≤ 0.1s
5、外形尺寸： 100cm × 70cm × 165cm
三、系统组成：

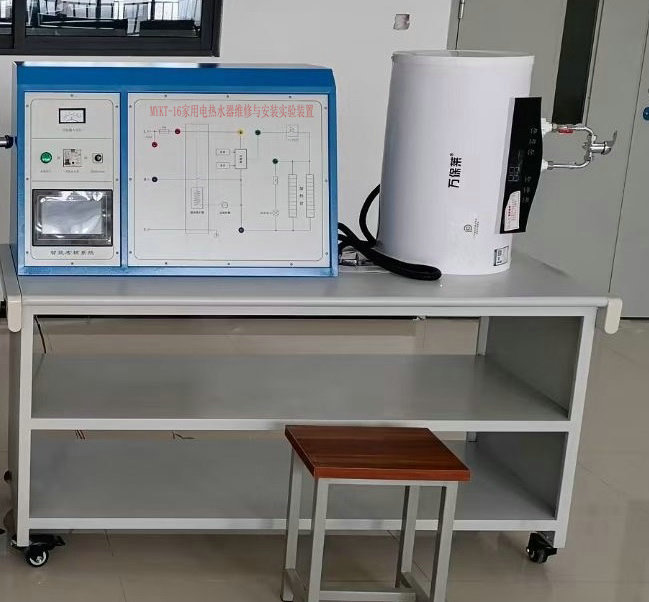

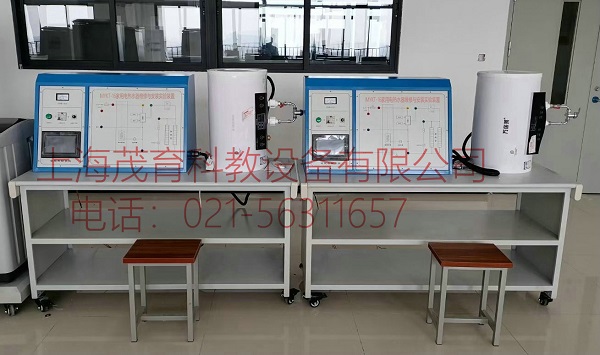

1、本装置由实训控制屏、实训桌、电热水器和实训组件四部分组成
1）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2）交流电源（均带有过流保护）
输出电源：市电不隔离输出 220V 50HZ、隔离变压器输出 220V 50HZ
3）直流电源：± 24V/+12V/+5V
4）电热水器器： 遥控密闭型储水式电热水器
2、实训组件：
本装置由遥控密闭型储水式电热水器模块、实验水箱，循环水泵、智能实训考核系统组成。
1）电热水器实训模块
配置电热器内部电路控制系统原理图，故障模拟检测点，内置设故排故系统（可由电脑随机故障点）、故障点采用可更换透明元件、即学生根据故障现象排查损坏元件，采用插拔式更换元件。
3、实训桌： 整体结构采用钢木落地台式 ，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
四、实训项目：
1、电热水器安装与管路设计实验
2、主板 +12V 电源丢失故障
3、红外接收头损坏故障
4、指示灯亮不加热故障现象与维修
5、电热水器加热温度低于设定温度故障现象与维修
6、电热水器温度传感器故障
7、按键开关损坏
8、漏电开关故障
9、电加热故障
10、热水器温度保险故障
