大型仿真中央空调实验设备,中央空调实验装置,中央空调实验平台
2025-07-03 10:12
（以产品实际参数为准）

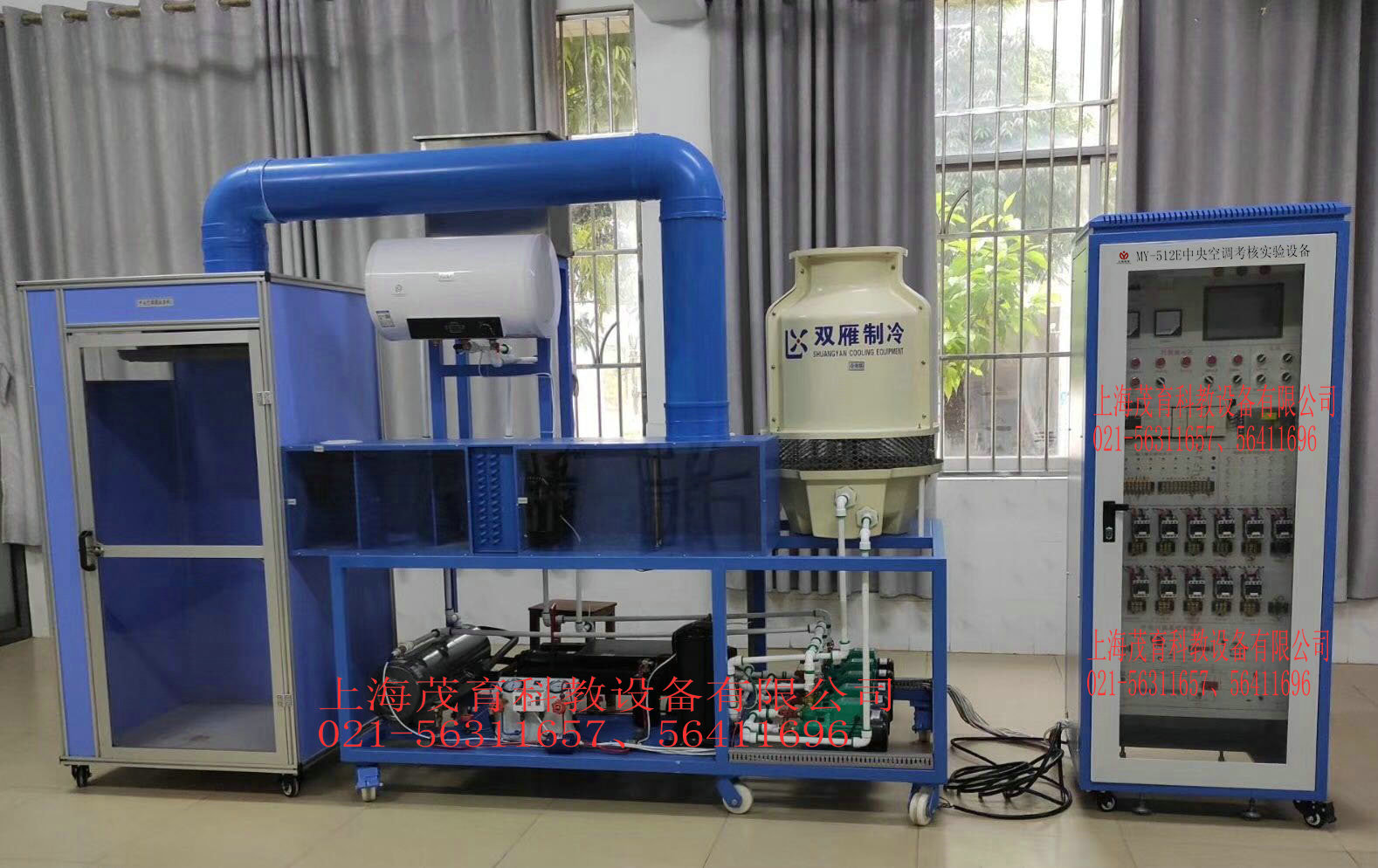

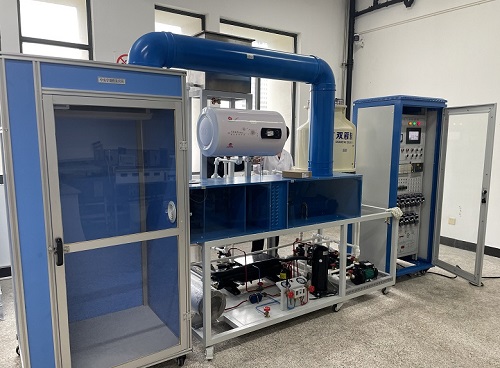

大型仿真中央空调实验设备,中央空调实验装置,中央空调实验平台产品概述：
本装置为了更好地满足各大院校的教学需要，在原来开发的中央空调实验设备的基础上配备了RS-232串行通讯接口,可直接与电脑连接，由电脑控制软件控制整个实验台的运行,包括：总控台启动、制冷、制热、冷却水泵、冷却风机、制冷水泵、压缩机、电磁阀、制热水泵做演示,制冷、制热的温度设定等。
最大的特点是,通过传感器将空调状况实时反馈至电脑，能够同时显示蒸发器、冷凝器、模拟锅炉、冷却塔的进出口温度，房间风管温度，随时显示制冷或制热的设定温度。有利于教学记录、采样、通过打印可提供进行理论分析的根据。本实验设备配备了电脑插口、电压表、电流表、压力表、温度显示器、工作指示灯、故障演示按钮。压缩机、蒸发器(透明盖)、冷凝器(透明盖)、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵、制冷一级泵、制冷二级泵等。
本装置是将中央空调微型化，同时保持整个中央空调系统的完整性和合理性。本实验台能单独演示中央空调的夏天制冷、冬天制热循环,控制系统由总控台采用数控电路控制。用温度显示器分别检测蒸发器、冷凝器、冷却塔、模拟锅炉的进出口温度,便于学员观察、了解各物理参数的变化情况和系统的工作状况。实验台增加了一些辅助结构，使其能人为地制造各种在实际中可能产生的系统故障，方便学员了解故障的产生和排除故障的方法。
最大的特点是,通过传感器将空调状况实时反馈至电脑，能够同时显示蒸发器、冷凝器、模拟锅炉、冷却塔的进出口温度，房间风管温度，随时显示制冷或制热的设定温度。有利于教学记录、采样、通过打印可提供进行理论分析的根据。本实验设备配备了电脑插口、电压表、电流表、压力表、温度显示器、工作指示灯、故障演示按钮。压缩机、蒸发器(透明盖)、冷凝器(透明盖)、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵、制冷一级泵、制冷二级泵等。
本装置是将中央空调微型化，同时保持整个中央空调系统的完整性和合理性。本实验台能单独演示中央空调的夏天制冷、冬天制热循环,控制系统由总控台采用数控电路控制。用温度显示器分别检测蒸发器、冷凝器、冷却塔、模拟锅炉的进出口温度,便于学员观察、了解各物理参数的变化情况和系统的工作状况。实验台增加了一些辅助结构，使其能人为地制造各种在实际中可能产生的系统故障，方便学员了解故障的产生和排除故障的方法。
二、大型仿真中央空调实验设备,中央空调实验装置,中央空调实验平台特点：
（一）总控台主要组成：电源总开关、电压表、电流表、压力表、温度控制器、温度显示器、工作指示灯、故障演示开关等。
（二）制冷系统主要组成：压缩机、蒸发器(透明盖)、冷凝器(透明盖)、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵，制冷一级泵、制冷二级泵等。
（三）制热系统主要组成：电热式模拟锅炉、温度调节器、制热水泵乖。
（四）制冷、制热系统循环示教板：分别用彩色灯光演示其循环过程。
（五）中央空调制冷、制热循环输送管路用最新型彩色铝塑管以及铜件连接，并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间、或模拟风管，根据所需调节风速开关或风量。
三、主要技术参数：
（一）总控台主要组成：电源总开关、电压表、电流表、压力表、温度控制器、温度显示器、工作指示灯、故障演示开关等。
（二）制冷系统主要组成：压缩机、蒸发器(透明盖)、冷凝器(透明盖)、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵，制冷一级泵、制冷二级泵等。
（三）制热系统主要组成：电热式模拟锅炉、温度调节器、制热水泵乖。
（四）制冷、制热系统循环示教板：分别用彩色灯光演示其循环过程。
（五）中央空调制冷、制热循环输送管路用最新型彩色铝塑管以及铜件连接，并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间、或模拟风管，根据所需调节风速开关或风量。
三、主要技术参数：
| 项 目 | 主要技术参数 | |
| 制 冷 | 制 热 | |
| 电 源 | ~50Hz 220V | |
| 额定功率 | 2900W | 2300W |
| 额定电流 | 14.0A | 11.0A |
| 制 冷 剂 | R22 5Kg | |
| 外形尺寸 | 350×220×280(cm) | |
| 冷却水泵 | 2.5 m3/h 扬程＞15米 | |
| 制冷水泵 | 1.8 m3/h 扬程＞15米 | |
| 制热水泵 | 1.8 m3/h 扬程＞15米 | |
| 模拟锅炉 | 1800W 8.5A | |
| 风机盘管 | 3500 m3/h | |
| 冷热风管 | 排热量1.6KV；排热面积8.5m2 | |
| 送 风 机 | 2100m3/h | |
1、制冷系统配置：
1）2P松下万宝空调压缩机器 1台
2）2P蒸发机器 1个
3）2P冷凝器 1个
4）蒸发器冷却水箱 1个
5）冷凝器冷却水箱 1个
6）高低压、压差控制器 1个
7）3/8制冷剂流动观察镜 1个
8）3/8手阀 2个
9）RF22NP5A热力膨胀阀 1个
10）3.5MPa抗震冷媒表高压压力表 1个
11）1.5MPa抗震冷媒表低压压力表 1个
12）1/4加液手阀 1只
13）水箱透明油机玻璃2块
14）900×1100mm主机机组机架 1个
15）冷却塔3吨 1个
16）25WZ15-0.55制冷水泵550W带热保护 2个
17）25WZ12-0.37冷却水泵 2个 带热保护370W
18）球阀4只控制制冷制热作用
19）电磁阀交流220V2只控制房间，风管是否送冷温气
20）热力膨胀阀 1个
21）900宽×900宽×1000高mm模拟房间 1个
22）350风机盘管 1个
23）风机盘管控制开关 1个 三档
24）模拟风管1套，内裁面为35×34cm
25）4×6冷凝器风管盘管 1个
26）180W风管送风机 1个
27）45W冷却塔风机 1个
28）风管风机控制开关 1个
2、制热系统：
1）2P松下万宝空调压缩机器 1台
2）2P蒸发机器 1个
3）2P冷凝器 1个
4）蒸发器冷却水箱 1个
5）冷凝器冷却水箱 1个
6）高低压、压差控制器 1个
7）3/8制冷剂流动观察镜 1个
8）3/8手阀 2个
9）RF22NP5A热力膨胀阀 1个
10）3.5MPa抗震冷媒表高压压力表 1个
11）1.5MPa抗震冷媒表低压压力表 1个
12）1/4加液手阀 1只
13）水箱透明油机玻璃2块
14）900×1100mm主机机组机架 1个
15）冷却塔3吨 1个
16）25WZ15-0.55制冷水泵550W带热保护 2个
17）25WZ12-0.37冷却水泵 2个 带热保护370W
18）球阀4只控制制冷制热作用
19）电磁阀交流220V2只控制房间，风管是否送冷温气
20）热力膨胀阀 1个
21）900宽×900宽×1000高mm模拟房间 1个
22）350风机盘管 1个
23）风机盘管控制开关 1个 三档
24）模拟风管1套，内裁面为35×34cm
25）4×6冷凝器风管盘管 1个
26）180W风管送风机 1个
27）45W冷却塔风机 1个
28）风管风机控制开关 1个
2、制热系统：
1）HP50、1500W模拟锅炉 1个
2）25WZ15-0.55制热水泵 1个
3）模拟房间、风管、水箱同制冷系统
3、中央空调系统演示木板 1个
4、中央空调控制台 1个
1）3.5Mpa抗震冷媒高压表 1只
2）1.5MPa抗震冷媒低压表 1只
3）30A电源总开关 1只
4）交流220V电压表 1只
5）直流30A电流表 1只
6）数码温度显示器 1套
7）温度选择轻确开关 12只
8）制冷制热轻确开关 4只
9）故障显示轻确开关 7只
10）状态指示灯 32只
11）铝塑板实验面板 1块
12）实验台、实验桌 1套
13）中央空调带微机接口 1个
14）中央空调控制方法，即可通过实验台控制，又可通过电脑控制。
2）25WZ15-0.55制热水泵 1个
3）模拟房间、风管、水箱同制冷系统
3、中央空调系统演示木板 1个
4、中央空调控制台 1个
1）3.5Mpa抗震冷媒高压表 1只
2）1.5MPa抗震冷媒低压表 1只
3）30A电源总开关 1只
4）交流220V电压表 1只
5）直流30A电流表 1只
6）数码温度显示器 1套
7）温度选择轻确开关 12只
8）制冷制热轻确开关 4只
9）故障显示轻确开关 7只
10）状态指示灯 32只
11）铝塑板实验面板 1块
12）实验台、实验桌 1套
13）中央空调带微机接口 1个
14）中央空调控制方法，即可通过实验台控制，又可通过电脑控制。
