中央空调实验设备,中央空调实验装置,中央空调实验台

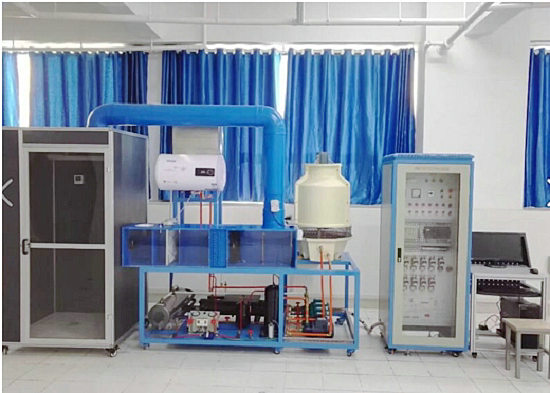

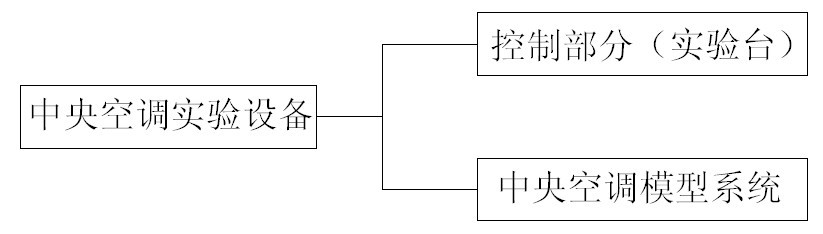

2022-03-30 15:43中央空调实验设备,中央空调实验装置,中央空调实验台是真实楼宇中央空调系统合理微缩的教学设备，整套实验设备可演示夏季制冷循环和冬季制热循环。从结构上分为实验台和中央空调模型系统两部分。

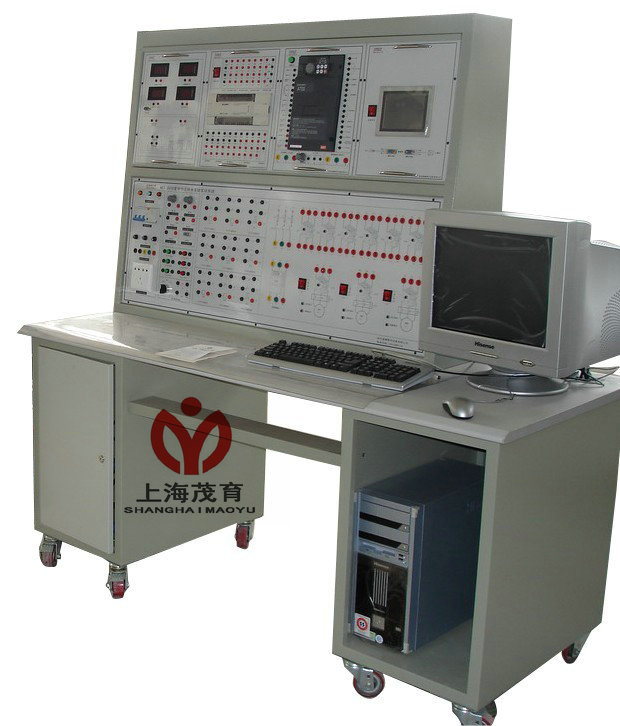

实验台上面，设计有AC380V电源输出（护套端子），AC220V（护套端子和插座）电源输出，DC24V（护套端子）电源输出，安全保护装置（空气开关，过流保护等），工作电源仪表显示等。
挂箱模块分为：PLC模块、变频器模块、触摸屏模块、继电器模块、按钮及指示灯模块、信号及仪表模块等，下面分别加以介绍：
（1）PLC模块
挂箱模块分为：PLC模块、变频器模块、触摸屏模块、继电器模块、按钮及指示灯模块、信号及仪表模块等，下面分别加以介绍：
（1）PLC模块

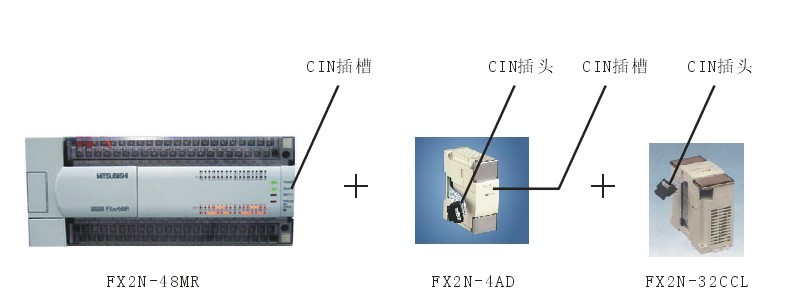

PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制，从站模块的配置为：

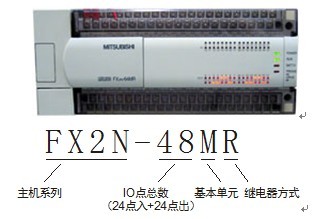

FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率最大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。
FX2N-4AD功能模块：用于采集中央空调模型系统的温度信号，最大可以实现4路温度信号同时进行采集。
中央空调实验设备,中央空调实验装置,中央空调实验台关键配套件的名称、数量、产地:
中央空调实验设备,中央空调实验装置,中央空调实验台PLC的主要技术参数：
中央空调实验设备,中央空调实验装置,中央空调实验台主站模块的配置为：
中央空调实验设备,中央空调实验装置,中央空调实验台关键配套件的名称、数量、产地:
| 序号 | 配件名称 | 规格型号 | 说明 |
| 1 | PLC主机 | FX2N-48MR-001 | 品牌:三菱；原产地:日本姬路。数量1台 |
| 2 | AD模块 | FX2N-4AD | 品牌:三菱；原产地:日本姬路。数量1台 |
| 项 目 | 规 格 | 备 注 | |
| 运转控制方式 | 通过储存和程序周期运转 | ||
| I/O控制方式 | 批次处理方法（当执行END指令时） | I/O指令可以刷新 | |
| 运转处量时间 | 基本指令：0.08μs/指令；应用指令：1.52至几百μs/指令 | ||
| 编程语言 | 逻辑梯形图和指令清单 | 使用步进梯形图能生成SFC类型程序 | |
| 程式容量 | 8000步内置 | ||
| 指令数目 | 基本顺序指令：27个；步进梯形指令：2个；应用指令：128个 | 最大可用298条应用指令 | |
| I/O配置 | 最大硬体I/O配置点256，用户的选择（最大可设输入256、输出256） | ||
| 辅助继电器（M线圈） | 一般 | 500点 | M0至M499 |
| 锁定 | 2572点 | M50至M3071 | |
| 特殊 | 256点 | M8000至M8255 | |
| 状态继电器（S线圈） | 一般 | 490点 | S0至S499 |
| 锁定 | 400点 | S500至S899 | |
| 初始 | 10点 | S0至S9 | |
| 信号报警 | 100点 | S900至S999 | |
| 定时器（C） | 100毫秒 | 范围：0至3276.7秒200点 | T0至T199 |
| 10毫秒 | 范围：0至327.67秒46点 | T200至T245 | |
| 1毫秒保持 | 范围：0至32.767秒4点 | T246至T249 | |
| 100毫秒保持 | 范围：0至3276.7秒6点 | T250至T255 | |
| 计数器（C） | 一般16位 | 范围：0至32767数200点 | C0至C199类型：16位上计数 |
| 锁定16位 | 100点(子系统) | C100至C199，类型：16位上计数器 | |
| 一般32位 |
范围：-2147483648至+2147483647 35点 |
C200至C219，类型：32位上/下计数器 | |
| 锁定32位 | 15点 | C220至C234类型：16位上/下计数器 | |
| 高速计数器（C） | 单相 | 范围：-2147483648至+2147483647一般规则：选择组合计数频率不大于20KHZ的计数器组合，注意所有的计数器锁定 | C235至C240，6点 |
| 单相C/W起始 | C241至C245，5点 | ||
| 双相 | C246至C250，5点 | ||
| A/B相 | C251至C255，5点 | ||

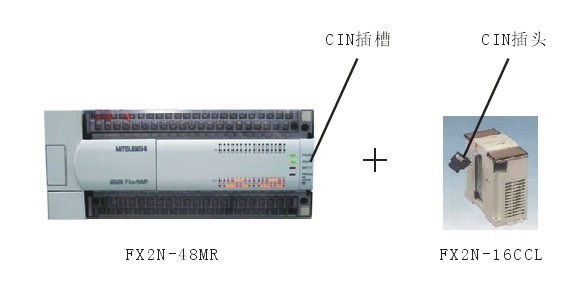

FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。
FX2N-16CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
（2）MY-512F 中央空调实验设备触摸屏模块
FX2N-16CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
（2）MY-512F 中央空调实验设备触摸屏模块
触摸屏模块采用5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。
（3）变频器模块
变频器采用三菱FR-E740-0.75KW，输入电压：AC380V，额定功率：0.75KW，具有频率、速度、磁通、转矩等控制功能，可多达15种速度的多段速预选控制。变频调速器用于控制中央空调系统主风机的运行速度。
（4）继电器模块
（4）继电器模块
继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。
（5）仪表模块
（5）仪表模块
仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。
a、三相带漏电保护总开关；
b、三相电源保险丝；
c、压缩机电压指示；
d、压缩机电流指示；
e、模拟锅炉电流指示；
f、冷水水泵压力指示；
g、热水水泵运行指示；
h、冷却水水泵运行指示；
i、空气调节风机电流指示；
j、压缩机工作指示;k.模拟锅炉工作指示；
l、冷冻水水泵工作指示；
m、冷却塔工作指示；
n、冷却塔风机工作指示；
o、空气调节风机工作指示；
p、数显冷冻水水温调节指示；
q、数显热水水温指示；
r、数显冷却指示；
s、制冷开关；
t、数显冷水水温高调节指示；
u、制热开关；
v、数显热水水温调节指示。
a、三相带漏电保护总开关；
b、三相电源保险丝；
c、压缩机电压指示；
d、压缩机电流指示；
e、模拟锅炉电流指示；
f、冷水水泵压力指示；
g、热水水泵运行指示；
h、冷却水水泵运行指示；
i、空气调节风机电流指示；
j、压缩机工作指示;k.模拟锅炉工作指示；
l、冷冻水水泵工作指示；
m、冷却塔工作指示；
n、冷却塔风机工作指示；
o、空气调节风机工作指示；
p、数显冷冻水水温调节指示；
q、数显热水水温指示；
r、数显冷却指示；
s、制冷开关；
t、数显冷水水温高调节指示；
u、制热开关；
v、数显热水水温调节指示。
