本装置是根据职业教育课程改革和教材建设规划要求研发的。适合各职业院校的制冷技术、制冷流体机械、家用制冷设备原理及维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等教学实训装置。培养掌握空调制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工》、《家用制冷设备原理和维修》、《制冷空调装置操作安装与维修》、《小型制冷与空调装置》等课程。
二、设备特点：
1、系统采用真实空调整机，完整再现市场上的遥控热泵式分体空调器的整体结构、性能完全相同。具有制冷、制热、通风、保湿、定时、自动等功能。
2、整套实训台集制冷系统、电气控制、故障模拟于一体，系统真实完整与实际空调制冷系统、电气系统一致，满足对实训的要求
3、实训装置直观展示热泵空调的系统结构、工作原理，可清楚的看到系统内部各实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、信号灯及发光二极管展示空调实时工作状态；主面板上的有机玻璃板可看到空调主控板的器件及布局；主面板中间印有控制系统原理图，并设有相应的测试点；便于教学演示讲解及学生对课本知识的理解掌握。
4、管路中设有视液镜可观察制冷剂状态，系统中不同的压力段采用不同的颜色标示。
5、装置设有空调部件电气控制线路接线实训板，可以完成对电气连接、压缩机绕组判断等实训，有利于学生将理论知识应用于实际，培养学生的动手能力
6、可模拟故障设置，培养学生综合故障检修能力，有利于开展技能鉴定、考核工作。
三、性能参数：
1、输入电源：单相三线220V±10% 50HZ
2、装置容量：<1.5KVA
3、制冷剂类型：R22
4、工作环境：环境温度-10℃～+40℃相对湿度<85%（25℃）
5、外型尺寸：150CM×70CM×180CM
四、系统组成：

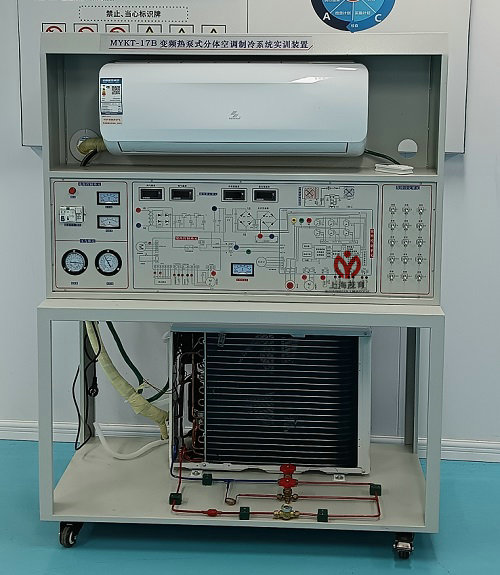

1、实训台体：家用分体空调技能实训考核台采用铁质双层亚光密纹喷塑结构，结构坚固，形状似长方体封闭式结构，造型美观大方，设有抽屉、存放柜，用于放置模块、工具、导线等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。装置背面可观察制冷系统管路的结构。实训桌还设有四个万向移动轮子，其中两个带脚刹，便于移动或固定。
2、空调整机： 包括热泵式分体空调所必需的部件：蒸发器、冷凝器、压缩机、连接管、高低压阀门等。
3、电源控制屏：电源控制屏采用单相三线220V交流电源供电，经由漏电保护器，漏电电流30mA，主电源由启停开关控制。
实训台提供交流电压表，量程0～250V，精度0.5级；交流电流表，量程0～10A，精度0.5级。
4、实训模块制冷系统压力检测模块： 提供2只真空压力表，量程分别为-0.1～1.5Mpa、-0.1～3.5Mpa，可同时显示系统工作时低压侧和高压侧的系统压力
温度检测模块：提供4只温度表，采用PT100传感器，三位半数显，分别测量进风口温度、出风口温度和蒸发器温度
5、故障设置模块：可设置13个故障点，学生可根据故障现象在故障检测板上进行检测和排除故障。考试系统有一台主控电脑控制所有故障点及设备运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、评分、打印等功能。
智能排故系统特点：
1)计算机可以监控1-126台空调制冷制热智能考核台。
2)已设置13个故障点。（并可以扩展故障点）
3)具有发卷功能。
4)具有收卷功能。
5)具有单台试卷清零功能和全部试卷清零功能。
6)具有自动检测各空调制冷制热智能考核台的通讯联机情况。
7)可以生成学生个人成绩单。
8)可以对学生考核情况进行统计、分析。
9)可设置进入系统密码及修改密码。
10)具有打印功能。
11)具有答题次数限制功能。
五、实训项目:
1、整流电路故障；
2)、2伏电源电源电路故障；
3)、5伏电源故障；
4、室内温控探头不良；
5、室外温控探头不良；
6、遥控接收头损坏；
7、不制热；
8、不制冷；
9、室内风机损坏；
10、室外风机埙坏；
11、风机电容器损坏；
12、蜂鸣器故障；
13、风向调节失控。
