旋流板塔气体吸收实验装置,旋流板塔气体吸收实验设备

一、旋流板塔气体吸收实验装置,旋流板塔气体吸收实验设备,旋流板塔气体吸收实验台实验目的：

1、了解旋流板塔的结构、流程及基本操作。

2、测定气体净化系统的操作及吸收传质系数。

3、研究塔板负荷性能及影响因素。

二、旋流板塔气体吸收实验装置,旋流板塔气体吸收实验设备,旋流板塔气体吸收实验台主要配置：

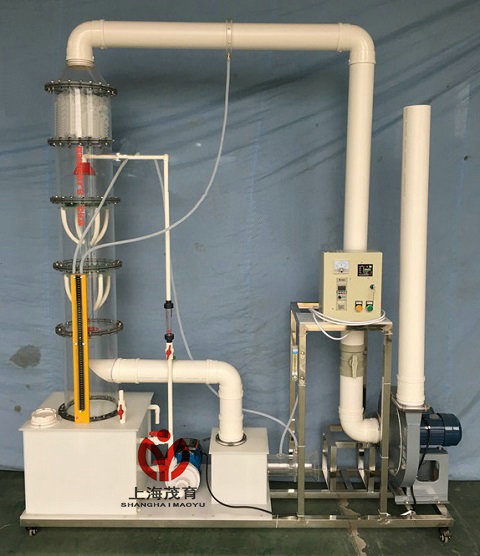

本装置主要配置：旋流板塔、风机、水泵、流量计、调节阀、水箱及风管、废气源、进气流量计、配气罐、风速仪、压力计、不锈钢框架、控制屏。

三、旋流板塔气体吸收实验装置,旋流板塔气体吸收实验设备,旋流板塔气体吸收实验台技术参数：

1、环境温度：5℃～40℃，对酸性气体的吸收效率90%以上。

2、水泵：额定流量10L/min，功率90w，扬程8m。

3、抽风机功率：1.5Kw，转速：2900r/min。

4、旋流板塔：Φ150×1500㎜，塔板3块、板间距300㎜，塔体为透明有机玻璃。

5、液体流量计： 60-600L/h，气体流量计： 1.6-16mL/min

6、U型压力计：测量范围±0—500mm。

6、水箱：400×400×300㎜，PVC材质。

8、控制屏和框架均为不锈钢，结构紧凑，外形美观，操作方便。

9、外形尺寸：2000×550×2300㎜。
