水塔水位自动控制模型,水塔水位自动控制模型实验装置
2022-04-26 14:52

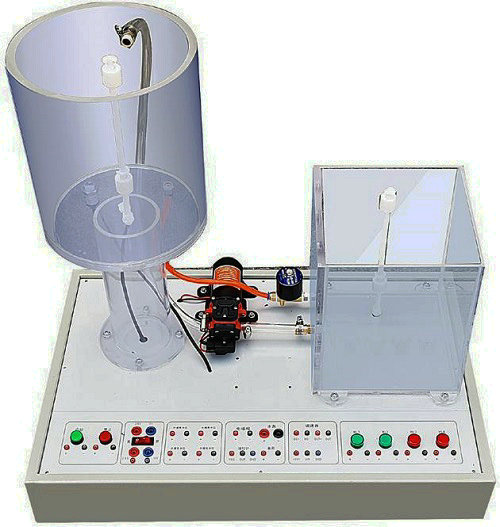

本模型作为PLC控制系统的一个物理模型，是由有机玻璃水箱、微型水泵、储水槽、手动阀门、液位传感器和电气控制箱组成。
水泵由一功率放大电路来驱动，储水箱中的水从有机玻璃水箱顶部进入，底部用一手动阀门控制出水的流量。用扩散硅压力变送器来检测液位，输出4～20mA标准信号，通过PLC可编程控制器可实现液位的开关和闭环控制，它可作为学校老师和科研技术人员作为研究PLC算法控制的一个实验平台。
二、水塔水位自动控制模型,水塔水位自动控制模型实验装置,水塔水位自动控制模型实验设备技术参数：
1、工作电源：单相220+15% /50HZ（具有过流保护）
2、工作环境：环境温度为-10℃- +40℃ 相对湿度<5% (25℃) 海拔<4000m；
3、整机容量：＜1KVA
4、装置重量：≤60kg。
5、外形尺寸约：700mm×375mm×500mm；
三、水塔水位自动控制模型,水塔水位自动控制模型实验装置,水塔水位自动控制模型实验设备实验内容：
1、单步控制实验
2、自动步序实验
3、定时运行实验
4、连续控制实验
