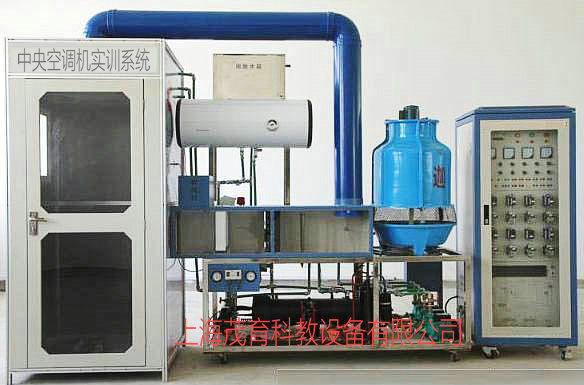

中央空调机实训系统,中央空调机实训装置,中央空调机实训设备
2022-07-29 10:01
中央空调机实训系统,中央空调机实训装置,中央空调机实训设备是按照职业教育的教学和实训要求研发的技能实训设备，中央空调实验设备适合高职院校、中职学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
1、空调机系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
2、每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3、空调机系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
4、操作台只需交流220V电源即可投入使用，占地面积小，节约用房、减少基建投资。
5、空调机实训设备直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
6、实训设备系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
7、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
二、中央空调机实训系统,中央空调机实训装置,中央空调机实训设备技术参数：
2、每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3、空调机系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
4、操作台只需交流220V电源即可投入使用，占地面积小，节约用房、减少基建投资。
5、空调机实训设备直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
6、实训设备系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
7、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
二、中央空调机实训系统,中央空调机实训装置,中央空调机实训设备技术参数：
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜3.8kVA
4、外形尺寸：3400mm×1100mm×2100mm
5、制冷剂类型：R410a
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、中央空调机实训系统,中央空调机实训装置,中央空调机实训设备的基本组成：充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜3.8kVA
4、外形尺寸：3400mm×1100mm×2100mm
5、制冷剂类型：R410a
6、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、中央空调机实训系统,中央空调机实训装置,中央空调机实训设备的基本组成：充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
1、装置底盘采用加强钣金结构设计，框架采用铝型材结合铝塑板封面组成。
2、智能温度控制器3套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3、工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4、测量仪表1套：配备指针式真空压力表、温度显示仪表等。
四、中央空调机实训系统,中央空调机实训装置,中央空调机实训设备的基本配置：
2、智能温度控制器3套：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3、工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4、测量仪表1套：配备指针式真空压力表、温度显示仪表等。
四、中央空调机实训系统,中央空调机实训装置,中央空调机实训设备的基本配置：
1）PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制，从站模块的配置为：
2）FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率最大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。
3）FX2N-2AD功能模块：用于采集中央空调模型系统的温度信号，最大可以实现2路温度信号同时进行采集。
4）FX2N-32CCL功能模块：作为CC-LINK的从站模块，与主站模块的PLC进行现场总线通讯。
1、PLC的主要技术参数：
主站模块的配置为：FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。
FX2N-48CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
（2）触摸屏模块
触摸屏模块采用三菱触摸屏GT1155，5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。
（3）继电器模块：
继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对茂育中央空调实验设备进行过程控制。
（4）仪表模块：
仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。
a.三相带漏电保护总开关；b.三相电源保险丝；c.压缩机电压指示；d.压缩机电流指示；e.模拟锅炉电流指示；f.冷水水泵压力指示；g.热水水泵运行指示;；h.冷却水水泵运行指示；i.空气调节风机电流指示；j.压缩机工作指示；k.模拟锅炉工作指示；l.冷冻水水泵工作指示；m.冷却塔工作指示；n.冷却塔风机工作指示；o.空气调节风机工作指；;p.数显冷冻水水温调节指示；q.数显热水水温指示；r.数显冷却指示；s.制冷开关；t.数显冷水水温高调节指示；u.制热开关；v.数显热水水温调节指示。
（5）按钮及信号模块：
按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制。
六、中央空调机实训系统,中央空调机实训装置,中央空调机实训设备中央空调主机系统：制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
2）FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率最大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。
3）FX2N-2AD功能模块：用于采集中央空调模型系统的温度信号，最大可以实现2路温度信号同时进行采集。
4）FX2N-32CCL功能模块：作为CC-LINK的从站模块，与主站模块的PLC进行现场总线通讯。
1、PLC的主要技术参数：
| 项 目 | 规 格 | 备 注 | ||
| 运转控制方式 | 通过储存和程序周期运转 | |||
| I/O控制方式 | 批次处理方法（当执行END指令时） | I/O指令可以刷新 | ||
| 运转处量时间 | 基本指令：0.08μs/指令；应用指令：1.52至几百μs/指令 | |||
| 编程语言 | 逻辑梯形图和指令清单 | 使用步进梯形图能生成SFC类型程序 | ||
| 程式容量 | 8000步内置 | |||
| 指令数目 |
基本顺序指令：27个；步进梯形指令：2个； 应用指令：128个 |
最大可用298条应用指令 | ||
| I/O配置 | 最大硬体I/O配置点256，用户的选择（最大可设输入256、输出256） | |||
|
辅助继电器 （M线圈） |
一般 | 500点 | M0至M499 | |
| 锁定 | 2572点 | M50至M3071 | ||
| 特殊 | 256点 | M8000至M8255 | ||
|
状态 继电器 （S线圈） |
一般 | 490点 | S0至S499 | |
| 锁定 | 400点 | S500至S899 | ||
| 初始 | 10点 | S0至S9 | ||
| 信号报警 | 100点 | S900至S999<, SPAN style="FONT-FAMILY: '宋体'; COLOR: rgb(0,0,0); FONT-SIZE: 9pt"> | ||
|
定时器 （C） |
100毫秒 | 范围：0至3276.7秒200点 | T0至T199 | |
| 10毫秒 | 范围：0至327.67秒46点 | T200至T245 | ||
| 1毫秒保持 | 范围：0至32.767秒4点 | T246至T249 | ||
| 100毫秒保持 | 范围：0至3276.7秒6点 | T250至T255 | ||
|
计数器 （C） |
一般16位 | 范围：0至32767数200点 | C0至C199类型：16位上计数 | |
| 锁定16位 | 100点(子系统) | C100至C199，类型：16位上计数器 | ||
| 一般32位 | 范围：-2147483648至+214748364735点 | C200至C219，类型：32位上/下计数器 | ||
| 锁定32位 | 15点 | C220至C234类型：16位上/下计数器 | ||
|
高速 计数器（C） |
单相 | 范围：-2147483648至+2147483647一般规则：选择组合计数频率不大于20KHZ的计数器组合，注意所有的计数器锁定 | C235至C240，6点 | |
| 单相C/W起始 | C241至C245，5点 | |||
| 双相 | C246至C250，5点 | |||
| A/B相 | C251至C255，5点 | |||
FX2N-48CCL：作为CC-LINK的主站模块，与从站模块的PLC进行现场总线通讯。
（2）触摸屏模块
触摸屏模块采用三菱触摸屏GT1155，5.7寸，256色。触摸屏与PLC从站模块连接，作为一个操作站，可以进行基本参数的修改和监控。
（3）继电器模块：
继电器模块，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对茂育中央空调实验设备进行过程控制。
（4）仪表模块：
仪表模块，分别安装了数字温控仪表、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。
a.三相带漏电保护总开关；b.三相电源保险丝；c.压缩机电压指示；d.压缩机电流指示；e.模拟锅炉电流指示；f.冷水水泵压力指示；g.热水水泵运行指示;；h.冷却水水泵运行指示；i.空气调节风机电流指示；j.压缩机工作指示；k.模拟锅炉工作指示；l.冷冻水水泵工作指示；m.冷却塔工作指示；n.冷却塔风机工作指示；o.空气调节风机工作指；;p.数显冷冻水水温调节指示；q.数显热水水温指示；r.数显冷却指示；s.制冷开关；t.数显冷水水温高调节指示；u.制热开关；v.数显热水水温调节指示。
（5）按钮及信号模块：
按钮及信号模块，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号模块，既可与继电器模块连接实现继电器回路控制，也可与PLC连接实现PLC回路控制。
六、中央空调机实训系统,中央空调机实训装置,中央空调机实训设备中央空调主机系统：制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。
（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验，也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。
（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。
冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
（4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水（或热水），风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度、湿度额定功率ＨＰ
（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验，也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。
（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。
冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
（4）具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水（或热水），风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度、湿度额定功率ＨＰ
