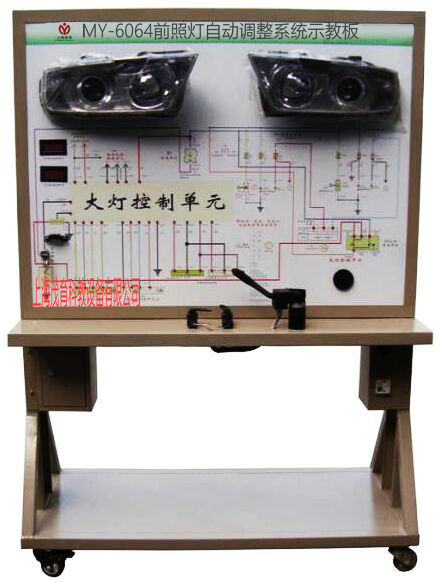

前照灯自动调整系统示教板,前照灯自动调整系统实训装置
2022-07-29 10:24
二、前照灯自动调整系统示教板,前照灯自动调整系统实训装置,前照灯自动调整系统实训设备功能特点：
1、真实可运行的前照灯自动调整系统，充分展示前照灯自动调整系统的组成结构。
2、操纵车辆高度传感器来模拟车身的不同状态，可真实演示前照灯光束的上下自动调节。
3、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析前照灯自动调整系统的工作原理。
4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对电控系统进行读取故障码、清除故障码、读取数据流等系统自诊断功能。
5、示教板面板上安装有检测端子，可直接在面板上检测灯光系统各电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
6、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、前照灯自动调整系统示教板,前照灯自动调整系统实训装置,前照灯自动调整系统实训设备技术规格：
1、外形尺寸：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，
7、移动脚轮：100*60mm
四、前照灯自动调整系统示教板,前照灯自动调整系统实训装置,前照灯自动调整系统实训设备基本配置(每台)：
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图;面板:1200*900*4mm | 套 | 1 |
| 2 | 点火开关 | 茂育 | 个 | 1 |
| 3 | 大灯调节控制单元 | 茂育 | 套 | 1 |
| 4 | 组合开关 | 茂育 | 套 | 1 |
| 5 | 左右前照灯 | 茂育 | 套 | 1 |
| 6 | 灯光开关 | 茂育 | 套 | 1 |
| 7 | 车辆高度传感器 | 茂育 | 套 | 1 |
| 8 | 左右大灯组件 | 茂育 | 套 | 1 |
| 9 | 诊断座 | OBDⅡ | 个 | 1 |
| 10 | 移动台架(带自锁脚轮装置) | 1240×700×1700mm(长×宽×高) | 台 | 1 |
| 11 | 故障模拟与排除装置 | 茂育 | 套 | 1 |
