网孔型低压电工实训装置

一、MY-207B 网孔型低压电工实训装置-产品概述：
该装置采用万能网孔板开放式设计，自由组合的思路， 装有完成各种低压电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表等，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。

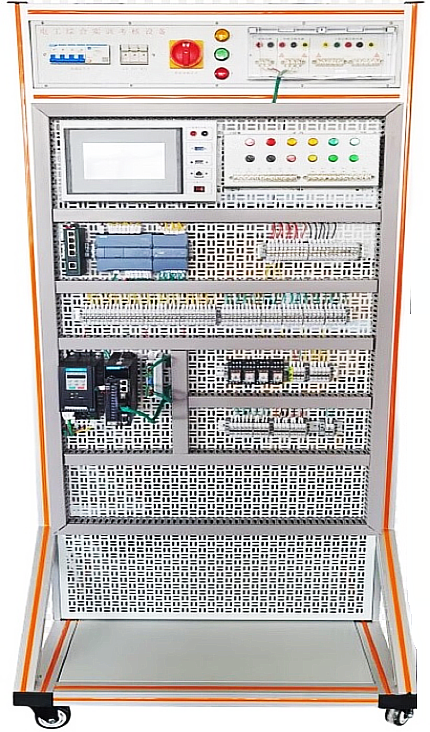

                                                    (参考图）
二、主要技术参数：
1、输入电源：电压AC380V，电流5A。
2、外形尺寸：700cm×500cm×1700cm
三、网孔实训屏结构
实训屏底盘钢铝结构，实训时放置电机，框架是工业铝型材结构，万能网孔板镶嵌铝型材中间，配以桔黄色装饰条，豪华大气，采用开放式设计，操作空间大，实训操作方便，装有4只万向轮，便于移动。
四、电源控制屏
在电源控制屏网孔实训屏上端，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。 电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计，
五、实验操作项目：
1、起动停止控制电路；
2、异步电动机点动控制电路；
3、异步电动机两地控制电路；
4、异步电动机联锁正反转控制电路；
5、双重联锁正反转控制电路；
6、自动顺序起动控制；
7、手动顺序起动控制；
8、异步电动机星、三角控制电路；
9、异步电动机能耗控制电；
10、异步电动机反接制动控制电路；
11、自动往返控制电路；
12、正反转点动、起动控制电路；
13、带有点动的自动往返控制电路；
14、异步电动机自锁控制电路；
15、异步电动机单向点动、起动控制电路；
16、电阻降压起动控制电路；
17、C620-1型车床控制电路；
18、电动葫芦电气控制电路；
……自由设计项目。

---
