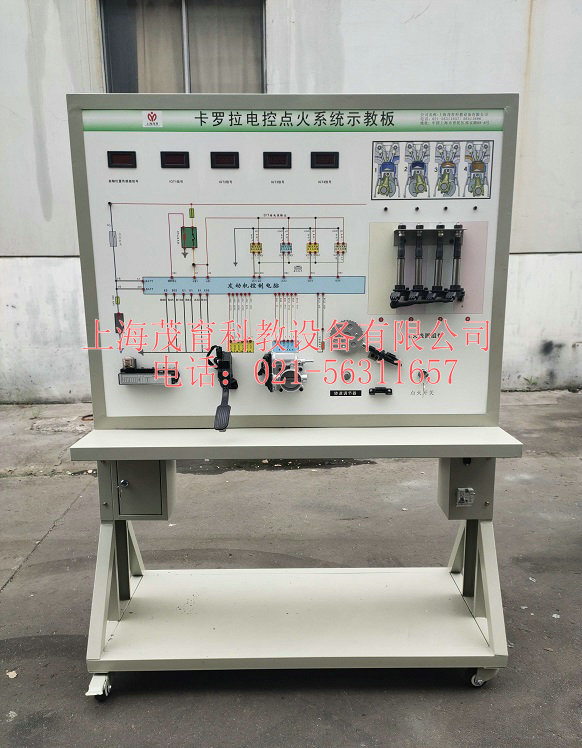

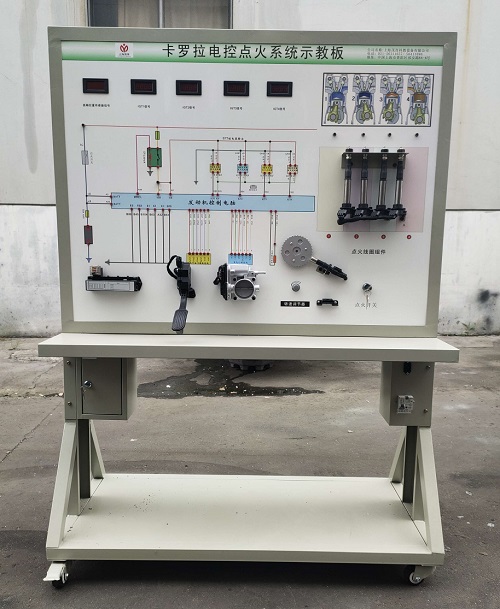

卡罗拉电控点火系统示教板,卡罗拉电控点火系统实训装置
2022-07-29 10:50
二、卡罗拉电控点火系统示教板,卡罗拉电控点火系统实训装置,卡罗拉电控点火系统实训设备功能特点：
1、真实可运行原车的发动机点火系统，可充分展示原车点火系统的组成结构和工作过程。
2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析各种点火系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面， 方便放置资料、轻型检测仪器等。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、卡罗拉电控点火系统示教板,卡罗拉电控点火系统实训装置,卡罗拉电控点火系统实训设备技术参数：
1、外形尺寸：（约）：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V直流电压；
4、工作温度：-50℃～50℃；
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，
7、移动脚轮：100*60mm
四、卡罗拉电控点火系统示教板,卡罗拉电控点火系统实训装置,卡罗拉电控点火系统实训设备基本配置：(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子以及彩色电路图和工作原理示意图面板：1200*900*4mm | 套 | 1 |
| 5 | 无分电器分组点火系统 | 车型：，含发动机控制电脑(ECU)、点火开关、曲轴位置传感器、点火器总成、火花塞 | 套 | 1 |
| 6 | 驱动机构 | 减速电动机，15转/分 | 套 | 1 |
| 7 | 曲轴位置传感器及信号轮 | 原车装置 | 套 | 1 |
| 8 | 保险丝盒 | 茂育 | 个 | 1 |
| 9 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm(长×宽×高) | 台 | 1 |
| 10 | 故障模拟与排除装置 | 茂育 | 套 | 1 |
