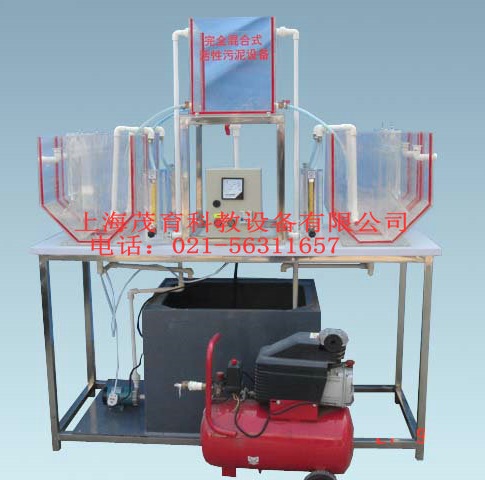

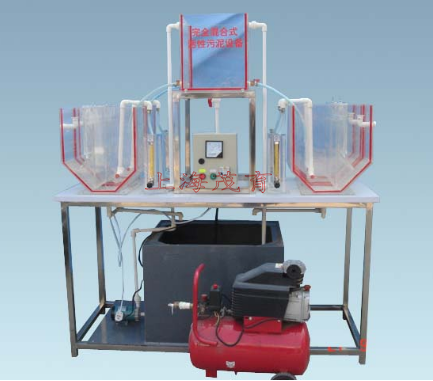

完全混合式活性污泥反应器装置,完全混合式活性污泥反应器设备
2022-08-09 08:53
污水处理构筑物动态模型实验的目的是配合排水工程教材所讲授的相关内容，使学生能直观了解构筑物型式、内部构造及水在构筑物内的流动轨迹，加深对所学内容的理解。
通过本实验，希望达到下述目的：
1通过观察完全混合型活性污泥法处理系统的运行，加深对该处理系统特点及运行规律的认识；
2通过对模型实验实验系统的调试和控制，初步培养进行小型模拟实验的基本技能；
3熟悉和了解活性污泥法处理系统的控制方法，进一步理解污泥负荷、污泥龄、溶解氧浓度等控制参数及在实际运行中的作用。
二、完全混合式活性污泥反应器装置,完全混合式活性污泥反应器设备,完全混合式活性污泥反应器实验台要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：20～30L/h
3、空气曝气量：100～300L/h
4、设计进、出水水质：
进水：BODcr 400～800mg/L 出水：70～150mg/L
进水：COD5 200～400mg/L 出水：20～40mg/L
进水：SS 00～300mg/L 出水：20～80mg/L
进水：PH 6~9 出水：6~9
5、反应池尺寸：350mm×300mm×400m（4只）、
6、装置外形尺寸：1800mm×700mm×1600mm
7、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护、
1、原水箱1只：白色PP板材质、厚度10mm，500×400×550mm、底板上安装有放空阀，方便将水排净；
2、清水箱2只：白色PP板材质、厚度10mm，250×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、合建式反应曝气池4套、含曝气装置、透明有机玻璃材质、厚度10mm，300×300×350mm；
5、高位配水箱1只、透明有机玻璃材质、厚度10mm，400×350×400mm；
6、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；
7、空气压缩机1台（电源 220V、功率550W、排气量36L/min，压力0.4-0.8MPa；气量容积8L）、
8、流量测量与调节：气体流量计4只、（LZB-10、量程100~1000L/h）
9、实验台面（白色10mm厚PP板）、
10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
11、配套UPVC连接管道和阀门（中财品牌）。
12、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
四、完全混合式活性污泥反应器装置,完全混合式活性污泥反应器设备,完全混合式活性污泥反应器实验台教学软件组成资源：(虚拟实训系统)
3D软件界面并有工具栏项目内容：
1、3D仿真演示软件与设备使用内容完全一致；
2、3D仿真软件屏幕大小尺寸可以编程；
3、整套软件与设备实验过程流程动画。
