变配电实训室需配备有继电保护综合实训系统，包括智能塑壳断路器、智能保护装置、高低压智能电能表、高低压智能电量监测仪、供配电监控系统（PSCADA）、智能倒闸操作考核系统，变压器保护屏、线路保护屏等。
一、建设依据：
本实训室主要结合应用了电力系统继电保护前沿技术，配置了先进的智能电网保护测控装置和常规的电路继电器，体现了电力系统继电保护先进技术和应用，有很好的的兼容了常规保护的教学需要。
二、实训目的：
主要培养学生电气运行、倒闸操作、变电设备运行和检修等岗位所需的基本知识和技能。
三、主要的配置设备：

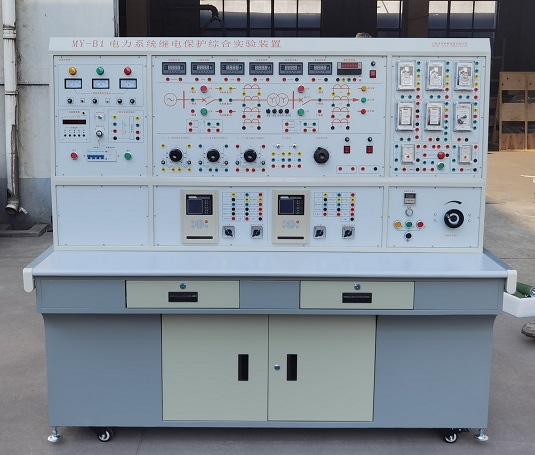

MY-B1电力系统继电保护综合实验装置

MY-B1电力系统继电保护综合实验装置是根据《电力系统继电保护、电力工程、电力自动化、电力系统微机保护等课程的教学要求，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过该实验，可熟悉和掌握电力系统中常规电磁式继电器保护和微机保护的原理，保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业线路保护的教学实验平台，而且也能作为学生熟悉和掌握电力通讯规约和多种编程软件的硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。
一、装置的安全保护体系:
1、三相四线制电源输入后经隔离输出（浮地设计），总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示与保护。
2、控制屏电源由接触器通过起、停按钮进行控制。
3、屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象发生，即告警并切断总电源，确保实验安全。
4、三相调压器原、副边设有过流保护技术，相间、线间过电流或直接短路均能自动保护。
二、技术性能：
1、输入电源：三相四线　380V±10%　50Hz
2、工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）
3、装置容量：＜1.5kVA
4、外形尺寸：160cm×73cm×160cm
5、电脑桌 60×60×120cm
三、MY-B1电力系统继电保护综合实验装置-实验项目:
1.系统实验
(1) 模拟系统短路实验
(2) 保护装置静态试验
(3) 微机保护装置基本功能试验
(4) 微机定时限过电流保护
(5) 微机无时限电流速断保护
(6) 微机带时限电流速断保护
(7) 阶段式电流保护
(8) 电流电压连锁保护
(9) 阶段式过电流保护与自动重合闸后加速
(10) 其它线路保护形式研究
(11) 零序电流保护实验
(12) 过负荷保护实验
(13) 低压减载实验
(14) 变压器三段式复合电压过流保护
(15) 变压器反时限过流保护
(16) 变压器两段式定时限负序过流保护
(17) 变压器定时限零序过流保护
(18) 变压器反时限零序过流保护
(19) 变压器过负荷保护
(20) 变压器低电压保护
(21) 非电量保护
2.电磁型继电器特性与保护
(1) 电磁型电流继电器和电压继电器实验
(2) 电磁型时间继电器实验
(3) 电磁型中间继电器实验
(4) 信号继电器实验
(5) 6～10KV线路过电流保护实验
(6) 电流速断保护
(7) 两段式过电流保护
(8) 电流闭锁电压速断保护
3.SCADA实验
(1) 遥测、遥控、遥信实验

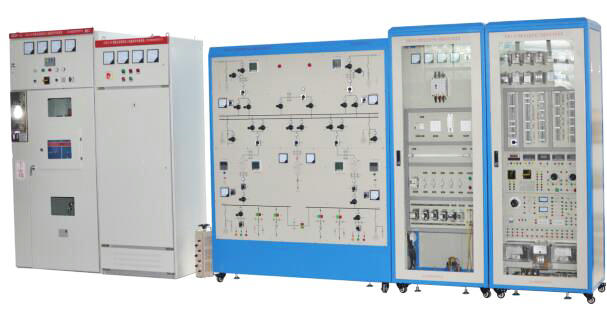

B、MY-DQ17 变配电室值班电工技能培训考核装置

一）产品概述：
本装置是为配合变配电室值班电工考级而研制，依据劳动和社会保障部变配电室值班电工职业标准及电力行业职业技能鉴定指导中心、机械工业职业技能鉴定指导中心、能源部电力司编写的相关职业技能鉴定指导书、培训大纲、培训教材、题库而研制的。本系统以35kV变电站为一次系统模型，采用部分典型、常用一次真实元件与系统模拟控制屏相结合的形式，实训项目涉及变配电室的高低压电器与成套设备、监盘与抄盘、电力继电器及继电保、倒闸操作、典型低压电气线路等内容，可以作为职业学校、技工学校的供配电专业及相关专业培训机构技能实训平台。
二）特点：
一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；
一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；
实训项目齐全，能较好地满足培训考核鉴定要求。
三）技术性能
1、输入电源:三相五线～380V±10% 50HZ
2、容量:＜5kVA
3、工作环境:温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拨＜4000m
4、外形尺寸：
1)高压开关柜：1200×1100×2600mm；
2)35KV变配电系统控制屏：1700×550×2200mm
3)继保及二次接线实训柜：710×790×2200mm
4)低压进线开关柜：710×790×2200mm
四）实训项目
高、低压开关与成套设备的认知与操作：
1. 10kV高压隔离开关的认知与操作
2. 10kV高压真空断路器的认知与操作
3. 10kV高压开关柜的认知与操作
4. HD13型低压刀开关的认知与操作
5. DW15型低压万能断路器的认知与操作
6. 低压塑壳断路器的认知与操作
7. 0.4kV低压开关柜的认知与操作
高、低压电流、电压互感器的认知与接线
8. 高、低压电流互感器的认知与接线
9. 高、低压电压互感器的认知与接线
电力继电器结构认识与特性测试：
10. 电流继电器的特性
11. 电压继电器的特性
12. 中间继电器的特性
13. 时间继电器的特性
14. 闪光继电器的特性
15. 反时限继电器的特性
供配电系统继电保护：
16. 供电线路带时限过电流保护电路的接线与调试
17. 供电线路低电压启动过电流保护电路的接线与调试
18. 供电线路电流速断保护电路的接线与调试
19. 供电线路电流反时限过电流保护电路的接线与调试
20. 配电变压器过电流保护电路的接线与调试
21. 配电变压器的电流速断保护电路的接线与调试
22. 配电变压器的过负荷保护电路的接线与调试
23. 变压器的模拟超温保护
供配电系统的二次回路与自动装置：
24. 断路器的控制和信号回路
25. 6～35KV系统的绝缘监视装置电路
26. 供配电系统一次重合闸
27. 线路过电流保护与自动重合闸综合
28. 功率因数补偿
35kV变电站监盘与抄表：
29. 三相多功能智能仪表的使用和参数设置
30. 智能温湿度控制器的使用和参数设置
31. 系统运行状态监视
32. 35kV双路进线电量监测
33. 35kV变电站主变电量监测
35kV变电站倒闸操作：
34. 系统运行方式切换倒闸操作
35. 线路停电倒闸操作
36. 线路送电倒闸操作
37. 两路进线供电转一路供电倒闸操作
38. 一路进线供电转两路供电倒闸操作
39. 双母运行状态切换倒闸操作
40. 分段单母运行状态切换倒闸操作
41. 母线从运行状态转检修倒闸操作
42. 母线从检修状态转运行倒闸操作
43. 变压器从运行状态转检修倒闸操作
44. 变压器从检修状转运行倒闸操作
45. 变压器从运行状态转冷备用倒闸操作
46. 变压器从运行状态转热备用倒闸操作
47. 变压器从冷备用状态转运行倒闸操作
48. 变压器从热备用状态转运行倒闸操作
49. 出线开关从运行状态转检修倒闸操作
50. 出线从检修状态转冷备用倒闸操作
51. 出线从冷备用转热备用倒闸操作
52. 出线从热备用转运行倒闸操作
53. 出线从检修转运行倒闸操作
54. 典型低压电气线路的接线与调试

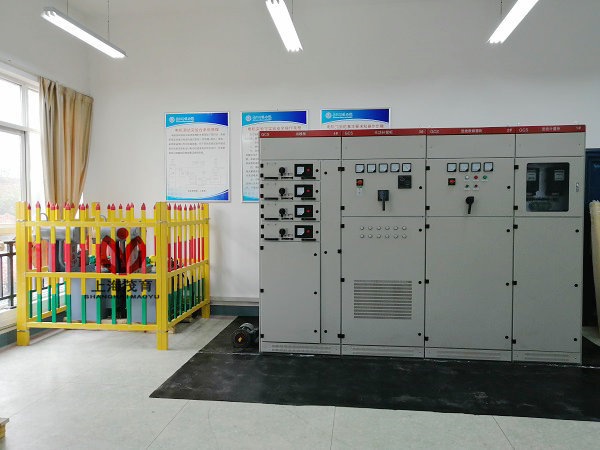

C、MY-01B 低压配电成套实训装置

一）产品概述：
本装置可作为职业学院、技工学校等用于高级维修电工的实训考核，也可作为高校"工厂供电"，"供配电技术"等课程的实训设备。也能够满足变配电室值班电工、厂用电值班员、进网电工等相关工种培训及技能考核的需要。设备采用电力工业现场典型的开关元件及成套装置，使学员不仅可以掌握典型供配电系统的构成，常用开关元件的安装、接线、操作，供配电系统的停送电和倒闸操作。
二）特点：
1、一次系统采用典型、现场的真实元件，具有手感强，工业现场级标准、 培训灵活的特点，给学生或培训人员营造了一个如实际现场的专业岗位工作环境，强化了学生培训人员适应现场的能力。
2、一次系统主接线典型、丰富，可以低压各种要求下的倒闸操作。
3、本系统配有完善的工业级标准的实训图纸，让学生或培训人员从理论识图，到实际应用都可以有质得提高。
4、能够很好的应对高级维修电工对高低压配电系统的了解与掌握，而且实训项目齐全，能较好地满足培训、考核鉴定要求。
5、设有电流型漏电保护器，电源输出均有监视和短路保护功能，确保使用者和设备的安全。
三）技术性能：
1、输入电压：三相四线制380V±10%  50Hz
2、工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：≤15kVA
四）系统组成：
低压配电成套实训装置组成：
电力变压器S9-50KVA/10KV、GGD型低压进线柜、GGD型低压计量柜、GGD型电容补偿实训柜、GGD型低压出线柜、三相异步电动机构成。
电力变压器：
型号：S9-50KVA/10-0.4；
额定容量：50kva;
连接组别：D,Y11
电压变比：10+5%/0.4，调压范围+5%：
环境温度:上限+40℃,下限-25℃
海拔高度:≤1000m.
空气相对温度:≤90％(+25℃)
4.4 低压进线柜
实训系统配置典型0.4kV低压进线柜。开关柜从计量柜供配电系统进线或从实训室电源进线，出线装设带漏电保护器的空气开关，可以作为照明线路实训装置的总控电源。。低压进线柜采用国标GGD型交流低压配电柜，GGD型低压配电柜适合于发电厂、变电站、工企等电力用户作为交流50Hz、额定工作电压380V，额定工作电流至3150A的配电系统中作为动力、照明、及配电设备的转换、分配和控制之用。
通过真实开关柜，可以使学生直观的了解到平时难以接触到的电力系统主要低压元件，包括刀开关、万能式断路器、微型断路器、漏电保护器、熔断器、电流互感器等元件的外形、结构，安装方式以及低压配电柜的使用和操作方法。
（1）低压刀开关   型号：HB-13BX
HDll 、HD12、HD13、HD14、HSll、HS13等系列刀形隔离器及刀形转换隔离器(以下简称刀开关) ， 用于交流50Hz，额定工作电压至400V，直流额定工作电压230V，额定工作电流至1500A，在工业企业配电设备中刀开关作为不频繁地手动接通和切断或隔离电路之用。NH40系列隔离开关，适用于交流50Hz、交流额定电压660V及以下、直流额定电压440V及以下，额定电流至3150A。在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用。1000A及以上仅作隔离电源，不能带负载分断电路。
（2）低压断路器  型号：DW-15 热电磁式电动
DW15-100、200、400、630低压万能式断路器壳架（也成为框架式断路器）等级额定电流100A至630A，额定工作电压交流50Hz自380V至1140V。主要在配电网络中用来分配电能、保护线路及电源设备的过载、欠电压和短路。也能在交流50Hz、380V网络中用来保护电动机的过载、欠电压和短路。在正常条件下，可作为线路的不频繁转换及电动机的不频繁起动之用。DW15-1000～1600万能式断路器适用于交流50Hz380V的配电网络中，作为分配电能和线路及电源设备的过载，欠电压和短路保护，在正常条件下也可作为线路的不频繁转换之用。
（3）电压互感器  型号：JDG-0.4/0.1
（4）电流互感器  型号：BH-0.66
备注：本技术附件中的图片仅为参考图片，如有偏差，以最终发货实物为准。
五）实训项目：
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训
四、实验室建设的总结：
通过实验操作和基本实验技能的训练，培养掌握供用电技术基本知识，具有供用电工程及电力系统施工、维护、自动控制、试验分析和技术开发能力的实用型、技能型人才。主要相目有《二次回路读图》、《继电保护》、《电气测量》、《高压电气设备》、《高压预防性试验》、《变电值班实习》等核心课程。供用电技术包括：输电变电线路及设备安装调试、高低压输电线路维护、变电站电力运行监控、用电设备的使用及维修等相关技术。
