机械原理与制图实训室建设方案及主要实训项目
2022-09-12 08:21机械原理与制图实训室,机械制图示教陈列柜,机械原理陈列柜主要承担机械制图平面几何绘图、组合体三视图、剖视图、零件测绘、拆画装配图等任务。通过在本实训室的学习，能够建立空间想象力和空间分析能力，掌握机械零部件的结构设计及图形表达的基本知识、达到对实物进行拆装和测绘的技能。20个机械基础与原理陈列柜，具有多功能语音播放系统，在展示各种机构的运动及轮系的类型、传动时进行实时讲解，使学生更好地理解和掌握常见机构和轮系的机械原理。
一、机械原理与制图实训室,机械制图示教陈列柜,机械原理陈列柜主要的实训内容有：
（1）模型零件三视图的绘制
（2）根据三视图绘制轴测图
（3）基本几何体三视图的绘制
（4）组合体三视图的绘制
（5）零件视图的选择与表达
（6）标准件与常用件的视图表达
（7）模型零件的测绘与视图表达
（8）装配件的拆装与视图表达
（9）带传动、链传动演示
（10）轮系传动演示
（11）铰链四杆机构传动演示
（12）凸轮机构传动演示
（13）槽轮、棘轮机构传动演示
二、机械原理与制图实训室,机械制图示教陈列柜,机械原理陈列柜实验室主要的配置设备：
A、MYGC-1工程制图实验室设备
工程制图实验室设备是工程界的语言,工程制图是理工科主要的技术基础课.如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。本系列包括:学生制图桌、教师演示台、活动转椅及配套仪器。其中学生制图桌经过多年的改进，现具有实用方便，配备齐全，轻巧大方，坚固耐用，拆装方便等特点。桌面可调节倾角、工作台下面抽屉供放学习资料工具书等。
学生桌尺寸：110×63×73cm
教师桌尺寸：153×90×80cm
工程制图实验室设备教师桌规格：153×90×80cm
二、教师桌配备仪器和工具1、120cm丁字尺
2、120×90cm零号绘图板
3、精密绘图仪器（12件）
4、制图基本技能挂图（16张）
5、活动转椅
6、机械制图模型（55件）
7、25cm曲线板
8、30cm多用斜边三角板
9、美工刀
10、三棱比例尺
11、多功能模板
11、大圆弧
13、不锈钢多用擦图片
14、画圆模板
15、绘图铅笔（5支）
16、81A绘图笔
三、学生桌规格：110×62×73cm
学生桌配备仪器和工具
1、60cm丁字尺
2、90×60cm一号绘图板
3、精密绘图仪器（5件）
4、25cm曲线板
5、30cm多用斜边三角板
6、美工刀
7、三棱比例尺
8、多功能模板
9、大圆弧
10、不锈钢多用擦图片
11、画圆模板
12、绘图铅笔（5支）
13、81A绘图笔
B、MY-34 机械基础示教陈列柜
一）产品概述：机械基础示教陈列柜是根据大中专院校、职业学校的教学大纲设计的机械基础陈列柜，机械基础陈列柜。陈列柜共分十个柜和一个电脑控制台，进行多媒体声控同步解说演示。柜内91件模型均采用动画图像由PC机电脑控制顺序或任选运行每个柜模型动作。（机械基础陈列柜、机械设计基础陈列柜、机械设计基础陈列柜、机械综合陈列柜、电机与变压器陈列柜）
二）主要特点：
1、控制台配置：控制仿真软件(内含91件动画)、硬件各一套；P4电脑主机1台，17寸显示器1台。（电脑自配），（B型：可用控制台配置:DVD机1台；控制硬件一套；攻放机1台,控制台1台）
2、控制软件：采用茂育陈列柜专用播放软件，实现声音、图像、模型同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
3、控制方式：采用鼠标、键盘或电脑遥控器。
4、陈列柜尺寸：1250×430×1780ｍｍ；上下柜整体采用彩色塑钢制作，坚固耐用
(铁结构)
| 序号与名称 | 陈列柜内容 | 演示文稿内容 |
| 第一柜机器与机构 | 1、内燃机2、蒸汽机3、缝纫机 运动副（球面副、滚动副、凸轮副、转动副、螺旋副、移动副） | 所有模型均采用二维/三维动画图象配合陈列柜上的内容在PC机上演示。同时配合声音解说，生动形象。 |
| 第二柜铰链四杆机构的形式与应用 | 4、铰链四杆机构5、双曲柄机构6、双摇杆机构A 7、双摇杆机构B 8、剪刀机9、粉筛机10、搅拌机11、破碎机12、雷达府抑角度装置13、机车联动装置14、起重机 | |
| 第三柜平面连杆机构 | 15、曲柄滑块机构16、偏心轮机构17、自动送料装置18、双滑块机构19、正弦机构曲柄20、摇块机构21、转动导杆机构22、抽水机牛头刨床23、摆动导杆机构24、自翻卸料的摆动滑块机构 | |
| 第四柜凸轮机构的形式 | 25、盘形凸轮机构26、移动凸轮机构27、内燃机气阀机构28、捣碎机机构29、送书机构30、圆柱凸轮机构、圆锥凸轮机构31、等径凸轮32、双弧槽凸轮 | |
|
第五柜 机械传动的各种形式 |
33、平型带传动34、三角带传动35、圆形带传动36、同步齿形带传动37、链传动38、滚珠螺旋传动 、六种螺纹39、齿轮齿条传动40、正齿轮传动41、斜齿轮传动42、圆锥齿轮传动43、内啮合齿轮传动44、蜗轮蜗杆传动 | |
| 第六柜齿轮的基本性质 | 45、渐开线齿轮各部分名称、正确啮合条件46、渐开线的形成47、摆线形成48、渐开线齿轮的基本参数 | |
| 第七柜轮系的基本性质 | 49、定轴轮系50、周转轮系51、差动轮系52、行星轮系53、获得大传动比54、实验特定的运动A55、实验特定的运动B56、三星轮变向机构57、旋轮线58、用于传动59、运动分解A60、运动分解B61、谐波齿轮减速器62、摆线针轮行星减速器 | |
| 第八柜间歇运动机构类型 | 63、棘轮机构64、双动式棘轮机构65、双向式棘轮机构66、槽轮机构67、内啮合槽轮机构68、球面槽轮机构69、单齿轮式间歇机构70、渐开线不完全齿轮机构71、不等速星轮机构72空间间歇机构73、停歇导杆机构74、齿条式移动间歇机构 | |
| 第九柜液压传动原理应用 | 75、液压千斤顶76、转子泵77、径向柱塞泵78、径向双作用钢球元件79、轴向柱塞泵80、单作用式叶片泵81、限压式叶片泵82、空心双出杆液压缸83、实心双出杆液压缸84、实心单出杆液压缸85齿轮泵 | 液压采用二维/三维动画仿真图形进行原理功能演示，生动形象地体现了液压传动过程。 |
| 第十柜液压元件类型形式 | 86、单向阀3种87、手动换向阀88、二、三位四通电磁换向阀89、先导式溢流阀、直动式顺序阀90、单向行程节流阀91、滑阀式压力继电器 |
C、MY-30A 机械原理陈列柜
一）产品概述：机械原理陈列柜，机械综合陈列柜、机械基础陈列柜是根据大、中专院校、技校、职业学校的机械原理教学大纲而设计的一套电化教学设备。《机械原理》课程是工科院校机械类、近机械类专业的一门重要技术基础课程。陈列柜共分十个柜和一个在DVD控制台，进行声控同步解说演示。由单片机控制顺序或任选运行每个柜模型动作。（机械综合陈列柜、机械基础陈列柜、机械零件示教陈列柜、机械原理与机械设计陈列柜）
二）主要特点：
模型采用遥控任意选者进行单独演示，模型材料采用进口有机板和硬聚氯制作而成，板面面板采用高强度室外写真覆压膜材料为底色，图表和文字说明直接制作在上面。演示形象逼真，运行可靠，工艺美观，使用本陈列柜可提高教学效果，节约学时是一套现代化机械课程教学使用设备。
三）主要技术参数：
1、输入电源：AC220V±10%（单相）50HZ
2、工作环境： -10℃±40℃
3、功率：0.5kw
4、陈列柜结构：上下柜整体框架全部采用铝合金柜架材料制作，外形美观，坚固耐用。
5、陈列柜尺寸：1200×400×1780mm
6、材质:1、木制结构，2、铝木结构，3、铁结构。

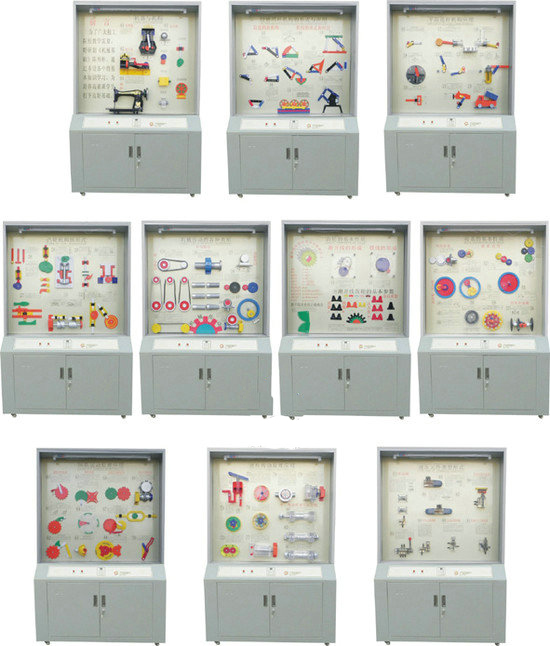

四）参考图：
（铁制结构）
| 序号与名称 | 陈 列 柜 内 容 |
| 第一柜 机械与机构 | 前言：1、内燃机 2、蒸汽机 3、缝纫机、运动副：⑴球面高副、⑵螺旋副、⑶回转副、⑷移动副 ⑸球面副、⑹曲面副、⑺圆柱副 |
| 第二柜 平面连杆机构的基本形式 | 4、铰链四杆机构 5、曲柄摇杆机构 6、双摇杆机构7、双曲柄机构8、曲柄滑块机构 9、转动导杆机构 10、摆动导杆机构 11、移动导杆机构12、曲柄移动导杆机构 13、双滑块机构14、双转块机构 |
| 第三柜 平面连杆机构应用 | 15、泵 16、泵 17、鄂式破碎机 18、飞剪19、压包机 20、摄影升降机 21、翻转机构 22、起重机 |
| 第四柜 凸轮机构的形式 | 3、滚子凸轮机构 、平底凸轮机构 24、移动凸轮机构 25、槽凸轮机构 26、等宽凸轮机构 27、等径凸轮机构 28、主回凸轮机构 29、球面凸轮机构、环面凸轮机构、圆锥凸轮机构、圆柱凸轮机构 |
| 第五柜 齿轮传动的各种类型 | 30、外啮合直齿圆柱齿轮机构 31、内啮合直齿圆柱齿轮机构 32、齿轮齿条机构 33、斜齿圆柱齿轮机构 34、人字圆柱齿轮机构 35、直齿圆锥齿轮机构、曲线圆锥齿轮机构 36、螺旋齿轮机构 37、螺旋齿轮齿条机构 38、圆柱蜗轮蜗杆机构、弧面蜗轮蜗杆机构 |
| 第六柜 齿轮的基本性质 | 渐开线齿轮各部分名称：齿顶圆半径、分度圆半径、基圆半径、齿根圆半径 、齿厚 、渐开线 、齿顶高 、齿高、齿根高、齿间、周节 39、渐开线的形 40、摆线的形成 41、渐开线齿轮的基本参数 |
| 第七柜 轮系的基本形式 | 42、定轴轮系 43、差动轮系 44、行星轮系45、获得大传动比a 46、获得大传动比b 47、实验特定的运动 48、运动合成 49、旋轮线 50、用于传动 51、运动分解a 52、运动分解b 53、谐波齿轮减速器 54、摆线针轮行星减速器 |
| 第八柜 间歇运动机构 | 55、齿式棘轮机构、内棘轮机构 56、磨擦式棘轮机构 57、槽轮机构 58、内啮合槽轮机构 59、球面槽轮机构 60、齿轮式间歇机构 61、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构 62、误差较正机构 63、停歇曲柄连杆机构 64、停歇导杆机构 |
| 第九柜 组合机构 | 65、行程扩大机构 66、换向机构 67、齿轮连杆机构 68、实现给定轨迹的机构 69、实验变速运动的机构 70、同轴槽轮机构 71、误差较正机构 72、电动马游戏装置 |
| 第十柜 空间连杆机构 | 73、RSSR空间连杆机构 74、RCCR联轴节 75、4R万向节 76、4R揉面机构 77、RRSRR角度的机构 78、萨勒特（SARNIT）机构 |
MY-42 机械制图陈列柜
一）产品概述：本陈列柜是根据大、中专院校、技校、职业学校的教材而设置的教学实验室设备，目的是使学生加强对《机械制图》的认识。本陈列柜主要包括零件的标准要素，常用标准件和标准部件及其标准数据，作图方法和步骤以及图样等进行陈列，对机械专业的学生的理论学习，使用范围等增强认识、加深理解，是机械专业学校提高教学质量的理想的机械陈列柜设备。本机械制图陈列柜共分16个柜，每个柜有每个柜的特点。
陈列柜外形尺寸：1200×400×1800mm
二）参考图：
(铁柜)
| 序号和名称 | 陈 列 柜 内 容 |
| 第一柜 制图基本知识与工具 | 前言、图纸幅面尺寸、图框格式、规定比例、标准字体、铅笔、带橡皮擦的铅笔、圆形量角器、比例尺、几何板、橡皮擦、大圆锥、小圆锥、三角尺（２种）、扁尺（２种） |
| 第二柜 点、直线、平面的投影 | 点在Ｖ、Ｈ、Ｗ面体系中的投影、投影面平行线（３件）、平面投影的特性（３件）、中心投影法、正投影法、斜投影法、投影面平行面的投影图例（３件）、一般位置直线、作线段ＡＢ３：２的分点Ｃ |
| 第三柜 点、直线、平面的相对位置 | 两点的相对位置、平行两直线的投影位置、交叉的两直线位置、一般位置直线的投影图、用辅助线法求直线与平面的贯穿点、利用投影的积聚性求两平面的交线、处于投影面平行面位置的迹线平面（３件） |
| 第四柜 投影变换 | 换面法投影、一般位置直线变换成投影面垂直线、一般位置直线变换成Ｖ面的平行线、变换Ｖ面对点的投影变换、变换Ｈ面对点的投影变换、一般位置平面变换成投影面垂直面、二次换面法、求点到直线 的距离、求两平行面的夹角 |
| 第五柜 曲面与曲线 | 斜置的圆柱、斜圆柱、左上角有四分之一圆柱槽的四棱柱、斜置的圆锥、斜圆锥、上下倒置的圆台、有半个圆台槽的半圆柱、有半球槽的圆柱体、组合回转体示例一、组合回转体示例二、顶尖、圆环、圆柱中间开槽、斜切圆柱、球的截交线、圆柱截交线、球面的水平投影的转向轮廓线、圆锥与平面的截交线的投影、双曲抛物面、单叶回转双曲面（ 2 件）、柱状面、锥状面 |
| 第六柜 截交相贯 | 圆柱的两侧切片、圆柱的中间开槽、圆柱管的两侧切片、圆柱管的中间开槽、半圆球中间切槽、三棱锥的投影、圆柱与圆台的相贯线 |
| 第七柜 相贯线 | 两圆柱正交相贯的两种情况（３件）、作圆柱圆锥的相贯线、圆柱与圆锥相贯（３件）、圆柱穿孔的相贯线（轴上圆柱孔、不等径圆柱孔、等径圆柱孔）、圆台与半球的相贯线、相贯线的特殊情况（３件） |
| 第八柜 表面交线 | 正六棱柱投影、圆柱的投影、圆锥的投影、圆球的投影、三棱锥表面投影、半圆球凹槽投影、圆锥表面取点、圆锥截交线投影、立体表面交线实例模型（ 10 件） |
| 第九柜 组合体 | 组合体的组合形式、组合体的分类（切割型、叠加型、综合型）、组合体（ 7 件）、看组合体视图（ 9 件） |
| 第十柜 机件表达方法 | 视图（ 3 件）、剖面（ 2 件）、简化画法（ 2 件）、剖视（局部剖视、阶梯剖、联杆的旋转剖、剖视图、半剖视图、盘盖旋转剖、剖视图） |
| 第十一柜 零件图概述 | 跟刀架、手轮、端盖、蜗轮减速箱、端盖、支架、阀盖、摇臂等 |
| 第十二柜 零件图、齿轮、键、弹簧 | 键的形式（普通平键、半圆键、钩头楔键、花键）、零件图（箱体、弯臂、法兰、支架）、常用齿轮传动（圆柱齿轮、锥齿轮、蜗杆与蜗轮）、弹簧（压缩弹簧、拉伸弹簧、扭转弹簧、锥形弹簧） |
| 第十三柜 装配图表达方法 | 三星齿轮传动机构、折角阀、滑动轴承、铣刀头、机用虎钳 |
| 第十四柜 装配图读图 | 齿轮油泵、铣床尾座、车床尾架、减速箱 |
| 第十五柜 标准件及其它 | 常用标准螺纹（三角形、梯形、锯齿形、圆柱管螺纹、单线螺纹、双线螺纹、双头螺柱联接、螺栓联接、常用的螺纹紧固件：开槽盘头螺钉、内六角圆柱头螺钉、十字槽沉头螺钉、开槽锥端紧定螺钉、六角头螺栓、双头螺柱、 I 型六角螺母、六角开槽螺母、平垫圈、弹簧垫圈）、轴承（单列向心球轴承、圆锥滚子轴承、推力球轴承）、焊接件、焊接接头形式（对接接头、 T 型接头、角接接头、搭接接头）、展开图（正圆锥的展开图、直角弯头展开） |
| 第十六柜 习题集模型 | 本习题集模型由支架、轴承盖等若干件模型组成 |
本实训室主要面向学校机电技术应用、电气技术应用专业和电气控制技术专业学生，是制图课程的实训场所，机械知识理论知识的演示场所。配有多媒体教学示教台，绘图桌、绘图凳、绘图板等绘图用具，还配有教学模型零件，供学生测绘、绘图使用；机械基础与原理陈列柜，主要演示常用机构的机械原理。
