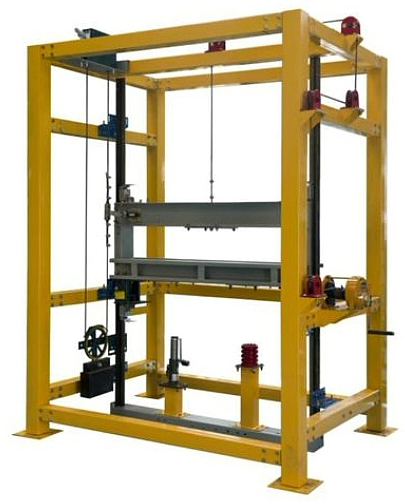

MYDT-226电梯限速器安全钳联动机构实训装置

一、电梯限速器安全钳联动机构实训装置技术要求:
1)电源输入:三相五线  AC380V  50Hz;
2)整机功耗:≤0.5KW;
3)提升速度:5~14m/min;
4)限速器下行机械动作速度:≤1m/s;
5)安全钳动作速度:≤1m/s;

二、电梯限速器安全钳联动机构实训装置功能要求:
1)限速器安全钳等各部件均采用真实电梯用机构器件;
2)其安装工艺与实际安装一致;
3)采用电动提升机进行上下升降,能实现限速器安全钳的联动过程。
三、能完成的实训项目:
1)T型导轨(轿厢导轨)安装与调整;
2)轿厢龙门架、上下导靴、安全钳连杆、限速器的安装;
3)涨紧装置的安装与调整;
4)安全钳与下导靴、安全钳开关、限位装置的调整;
5)限速器-安全钳、T型导轨与导靴的保养;
6)限速器安全联动功能试验。
四、主要设备及配置清单:

序号 设备名称 技术要求 单位 数量 备注
1 装置框架 Q235 钢材壁厚≥3mm,除锈处理,外观喷防锈漆,面漆颜色为橙色。
尺寸:≥1800mm×1600mm×2500mm
1 定制
2 T型导轨 T75-3/B 2
3 导轨支架 材料:Q235  壁厚≥1.5mm 4
4 压导板 材料:Q235  壁厚≥1.5mm 8
5 轿厢龙门架 材料:Q235  壁厚≥1.5mm 1
6 安全钳提拉连杆 材料:Q235  壁厚≥1.5mm 1
7 限速器安装地板 材料:Q235  壁厚≥1.5mm 1
8 限速器-涨紧装置 OX-240;额定速度:0.3m/s; 1
9 安全钳 OX-188(渐进式) 1
10 上导靴 滑动导靴(10mm) 1
11 下导靴 滑动弹性导靴(10mm) 1
12 液压缓冲器 电梯专用 1
13 电动提升机 ≥1.0T 1
14 电气控制箱 能完成该装置相应电气控制 1
15 按钮盒 按钮数量与设备配套 1
16 限位开关 电梯专用 2
17 限位开关支架 材料:Q235  壁厚≥1.0mm 2
18 安全钳开关 电梯安全保护开关UKS 1
19 安全钳开关底板 材料:Q235  壁厚≥1.0mm 1
20 钢丝绳 ≥Ø8mm 7
21 钢丝绳夹 ≥Ø8mm 6
22 安装工具 扳手、螺丝刀、卷尺、锤子等 1
23 人字梯 铝合金  2.5米 1
24 随机资料 实训指导书与相关图纸等 1


友情提示:
1、设备验收:各采购单位收货时请检查电梯限速器安全钳联动机构实训装置的货品外观,核实的电梯限速器安全钳联动机构实训装置及配件,拒收处于受损状态的电梯限速器安全钳联动机构实训装置;
2、设备质保:茂育将为各采购单位提供电梯限速器安全钳联动机构实训装置说明书内的质保条件和质保期,在质保范围内提供对汽车灯光系统示教板电梯限速器安全钳联动机构实训装置的免费维修,超出条件承诺时提供对电梯限速器安全钳联动机构实训装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致电梯限速器安全钳联动机构实训装置的选型错误或购电梯限速器安全钳联动机构实训装置数量错误,造成电梯限速器安全钳联动机构实训装置的退换货要求,将不被接受;
4、设备货期:对电梯限速器安全钳联动机构实训装置的发货期为参考值,如您需要了解电梯限速器安全钳联动机构实训装置的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对电梯限速器安全钳联动机构实训装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关电梯限速器安全钳联动机构实训装置的技术咨询。
