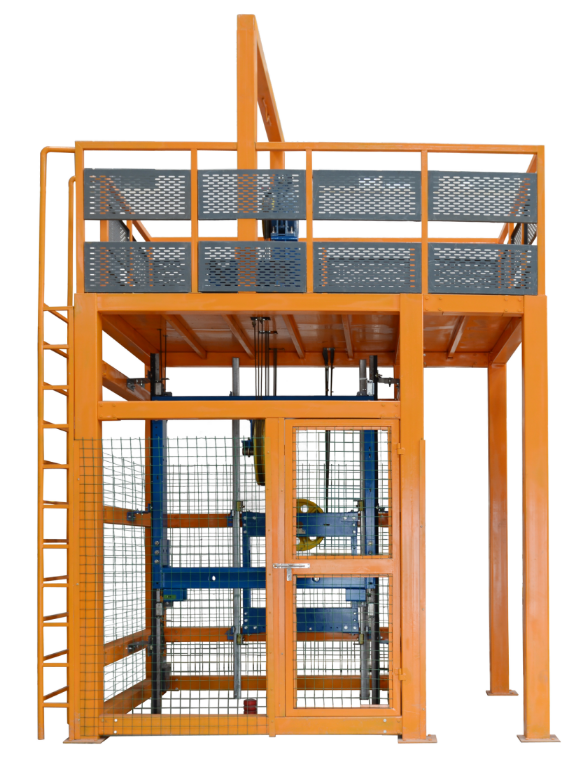

MYDT-222B电梯曳引系统安装实训考核装置

电梯曳引系统安装实训考核装置-是根据当前真实电梯曳引系统的安装和维保要求，而开发的一种模块式的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。
本装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。通过该装置，也可进行电梯人工盘车练习，掌握其要点。另外学生也可根据相关图纸要求，借助模拟井道框进行电梯井道放样、导轨安装、曳引安装、对重框架、轿厢架曳引绳悬挂。
二、装置特点:
1、采用了钢结构电梯井道平台设计，整体外观简洁明了；
2、遵循了模块化的设计理念，根据电梯安装工艺要求进行教学实训式的设计；
3、采用真实机构器件，使学生学到的与实际应用的一致；
4、模拟真实环境，使其安装工艺与实际安装一致，且能更方便的进行其维保项目的操作。
三、技术参数：
1、限速器额定速度：≤1.0m/s；
2、安全钳动作速度：≤1.0 m/s；
3、曳引机额定速度：≤0.4m/s；
4、曳引机额定载重：450kg；
5、曳引比：2：1；
6、制动形式：鼓式；
7、曳引机防护等级：IP41；
8、整机重量：≤1000kg；
9、外形尺寸：4000mm×3200mm×4900mm（长×宽×高）。
四、实训项目:
1、T型导轨（轿厢导轨）安装与调整；
2、对重导轨安装与调整；
3、曳引机架的安装与调整；
4、曳引机的安装与调整；
5、轿厢龙门架的安装；
6、T型导轨上导靴的安装；
7、安全钳连杆的安装；
8、对重框的安装；
9、限速器的安装；
10、曳引绳的悬挂；
11、涨紧装置的安装与调整；
12、T型导轨下导靴的安装；
13、安全钳与下导靴的调整；
14、限速器与安全钳的联动调整；
15、导轨与导靴的保养；
16、曳引机的保养；
17、曳引绳的保养；
18、限速器－安全钳的保养；
19、人工盘车的练习。
五、配置清单:

序号	名称	数量	单位	备注
1	钢构平台	1	台	材料：Q235 / 表面喷漆处理
2	永磁同步曳引机	1	台	厂商：上海/蒙特纳利；型号：MCG100；额定速度：≤0.4m/s；额定功率：1.6KW；额定频率：9.8Hz
3	曳引机架	1	台	材料：Q235 / 表面喷漆处理
4	缓冲垫	4	块	橡胶
5	工字钢横梁	2	条	材料：Q235 / 表面喷漆处理
6	曳引钢丝绳	1	套	公称直径：∅10mm；结构：8×19S+FC
7	绳头组合	1	套	楔块式
8	绳头板	1	套	材料：Q235 / 表面喷漆处理
9	限速器－涨紧装置	1	套	厂商：宁波/奥德普；型号：OX-240B(单向）；额定速度：≤1.0m/s
10	限速器钢丝绳	1	套	公称直径：∅10mm；结构：8×19S+FC
11	盘车手轮	1	个	外径：500；材料：Q235 / 表面烤漆处理
12	导向轮	1	个	材料：尼龙；节径：∅400
13	C型钢垫块	4	块	材料：Q235 / 表面喷漆处理
14	主轨支架	4	套	材料：Q235 / 表面喷漆处理
15	副轨支架	4	套	材料：Q235 / 表面喷漆处理
16	T型导轨	2	条	T75-3/B
17	空心导轨	2	条	TK5A
18	龙门架	1	套	材料：Q235 / 表面喷漆处理
19	安全钳	1	对	厂商：宁波/奥德普；型号：OX-188（渐进式）；额定速度：≤1.0m/s
20	安全钳连杆机构	1	套	材料：Q235 / 表面喷漆处理
21	主导靴	4	只	滑动弹性导靴（10mm）
22	轿厢反绳轮	1	个	材料：尼龙；节径：∅400
23	反绳轮缓冲座	1	套	材料：Q235 / 表面喷漆处理
24	对重框架	1	套	材料：Q235 / 表面喷漆处理
25	对重反绳轮	1	个	材料：尼龙；∅400
26	对重导靴	4	只	滑动导靴（16mm）
27	对重块	2	块	混凝土
28	液压缓冲器	1	个	厂商：宁波/奥德普；型号：OH-80；额定速度：≤1.0m/s；总质量：600kg～3000kg
29	聚氨酯缓冲器	1	个	厂商：江阴/永诚；型号：ZDH-A-5 ；额定速度：≤1.0m/s；总质量：500kg～3000kg
30	安装工具	1	套	详见配套工具清单
31	随机资料	1	份	实训指导书及相关说明书等资料

配套工具清单:

序号	名称	型号	数量	单位
1	电梯专用校轨尺	单线	1	套
2	开口扳手	24～27	1	把
3	开口扳手	19～22	1	把
4	开口扳手	18～21	1	把
5	开口扳手	14～17	1	把
6	开口扳手	13～16	1	把
7	梅花扳手	24～27	1	把
8	梅花扳手	19～22	1	把
9	梅花扳手	18～21	1	把
10	梅花扳手	14～17	1	把
11	梅花扳手	13～16	1	把
12	锤子	3P	1	把
13	一字螺丝刀	3寸	1	把
14	十字螺丝刀	3寸	1	把
15	卷尺	3m	1	把
16	水平尺	600	1	把

---
