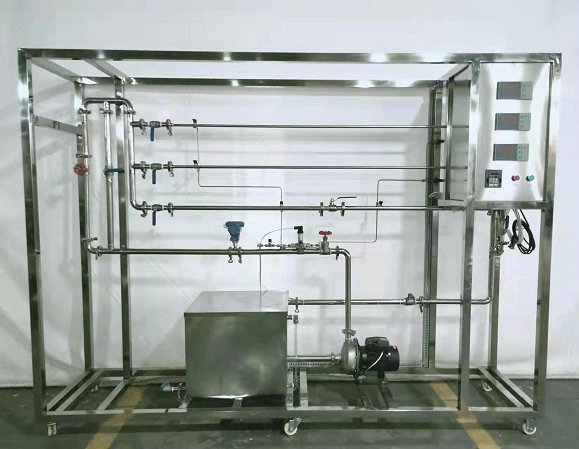

MYH-03B数字型流体流动阻力实验台

数字型流体流动阻力实验装置-是学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法,掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。测定湍流状态下流体流经阀门时的局部阻力系数。学习压差传感器测量压差,流量计测量流量的方法。学习合理选择坐标系的方法。
技术指标 说        明
数字型流体流动阻力实验装置特点 1、实验装置数据稳定,重现性好,能给实验者较明确的流体阻力概念。
2、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
3、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。
4、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
5、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
6、管路取压采用工业标准均压环方式,取压稳定、准确;采用高压用差压传感器和低压用工业标准倒U型压差计,工艺美观,操作方便。
7、 整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察,实现全方位教学与实验。
9、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。
装置功能 1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。
3、测定湍流状态下流体流经阀门时的局部阻力系数。
4、学习压差传感器测量压差,流量计测量流量的方法。
5、学习合理选择坐标系的方法。
设计参数 流体阻力:
光滑管:雷诺数:500~30000,液体流量:10~1000 L/h,阻力压降0-30kPa。常温、常压操作。
粗糙管:雷诺数:500~30000,液体流量:10~1000 L/h,阻力压降0-30kPa。常温、常压操作。
阀门局部阻力:雷诺数:2000~15000,液体流量:100~1000 L/h,阻力压降0-30kPa。常温、常压操作。
公用设施 1、水:装置自带304不锈钢水箱,连接自来水,实验时经离心泵进入测试管路,循环使用。
2、电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
3、实验物料:清洁自来水,外配设备:无。
主要设备 1、304不锈钢光滑管:测量管径25mm,管长L—1500mm。
2、304不锈钢粗糙管:测量管径25mm,管长L—1500mm,内装不锈钢螺旋丝。
3、304不锈钢局部管:测量管径25mm,管长L—1500mm,上有不锈钢阀门一个。
4、LZB-25水转子流量计:流量范围100~1000L/h。 LZB-10水转子流量计:流量范围10~100 L/h。
5、DN20涡轮流量计:流量范围0.5~10m3/h,4-20mA远传输出,流量检测机构 。
6、倒U型压差计,0--600mmH2O。
7、压差传感器:量程0~200KPa,4-20mA远传输出,压差检测机构。
8、宇电AI501(带485接口)温度数字显示仪。宇电AI501(带485接口)流量数字显示仪。宇电AI501(带485接口)压差数字显示仪。
9、304不锈钢离心泵:功率750W,流量2-10m3/h。
10、水箱:304不锈钢材质,容积80L,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。
11、管路:304卫生级不锈钢材质,采用不锈钢快装活接与管路连接;管道活接连接涡轮流量计。
12、阀门:采用304不锈钢阀和优质铜阀。
13、电器:接触器、开关、漏电保护空气开关。
14、304不锈钢仪表柜:测控、电器设备在实验架上。
15、304不锈钢材质框架2200*550*1800mm(长×宽×高),带脚轮及禁锢脚。

测控组成
变量 检测机构 显示机构 执行机构
水流量 转子流量计 就地显示 手动阀控
水流量 涡轮流量计 数字显示仪表,精度:0.5%FS 手动阀控
压差 压差传感器 数字显示仪表,精度:0.5%FS
液体温度 PT100铂电阻 数字显示仪表,精度:0.5%FS
软件组成 模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、压差等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
