| 技术指标 | 说明 | |||

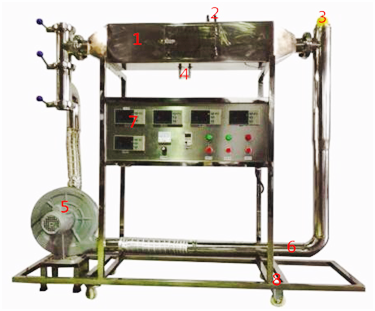

| 洞道干燥实验装置特点 |
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行不锈钢精细抛光处理，体现了整个装置的工艺完美性。 4、装置布局合理，干燥箱、管道采用不锈钢制作，干燥过程在带硅酸铝保温棉的不锈钢板制作的干燥风道中进行，风道入口装有气流均布板。 5、在干燥室之前的加热室，采用两组可控硅调相电加热器加热空气。 6、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、了解实验室干燥设备的基本构造与工作原理。 2、掌握恒定干燥条件下物料的干燥曲线（X-τ）和干燥速率曲线（U-X）的测定方法。 3、学习物料含水量的测定方法。加深对物料临界含水量Xc的概念及其影响因素的理解。 4、学习恒速干燥阶段物料与空气之间对流传热系数的测定方法。 5、学习用误差分析方法对实验结果进行误差估算。 |
|||
| 设计参数 |
1、空气流量：40--100 m3/h、干球温度：70℃、常压操作。 2、实验物料含水量X：0.2-2.0。 3、干燥面积S：0.02-0.03m2 4、干燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。 5、物料临界含水量Xc：0.8。 |
|||
| 公用设施 |
1、水：装置自带湿球温度加水瓶，实验前加入100ml水。 2、电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 3、气：空气来自风机，经加热器加热进入洞道干燥箱（自带气源）。 4、实验物料：自制粘布长方形物料，重约20克，外配设备：秒表。 |
|||
| 对象组成 |
1、气流干燥室断面尺寸≥140×200mm。 2、孔板流量计测风量，孔板喉径：Ф50mm，压差传感器0～10Kpa。 3、电加热器加热功率≥3×1.0kw。 4、离心风机转速≥2600rpm，风量≥420 m3/h，风压≥100mmH2O，效率≥60％，功率≤250w，工作电压交流220V，风量可调范围：0－600 m3/h。 5、水分干燥速率范围：最小≤0.005 gcm-2 min-1，最大≥0.020gcm-2 min-1； 6、数字温控仪表，温度测量精度等级≤±1%； 7、电子天平具备可去皮功能，最大称量为≥1000g，称量精度≤±0.10g，可连续显示称量结果； 8、干燥室的进风温度可通过温控显示表在50～150℃之间预先任意设定，由温度控制器进行智能自动调节； 9、框架为不锈钢，进行不锈钢精细抛光处理。 10、外形尺寸≤1800×500×1200mm； |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 干燥风量 | 孔板流量计 | 数字压力仪表 | 手动阀控 | |
| 湿物料量 | 重量传感器 | 数字重量仪表 | 无 | |
| 干球温度 | Pt100铂电阻 | 数字温度仪表 | 无 | |
| 湿球温度 | Pt100铂电阻 | 数字温度仪表 | 无 | |
| 加热室温度 | Pt100铂电阻 | 温度控制显示仪 | 固态调压模块 | |
