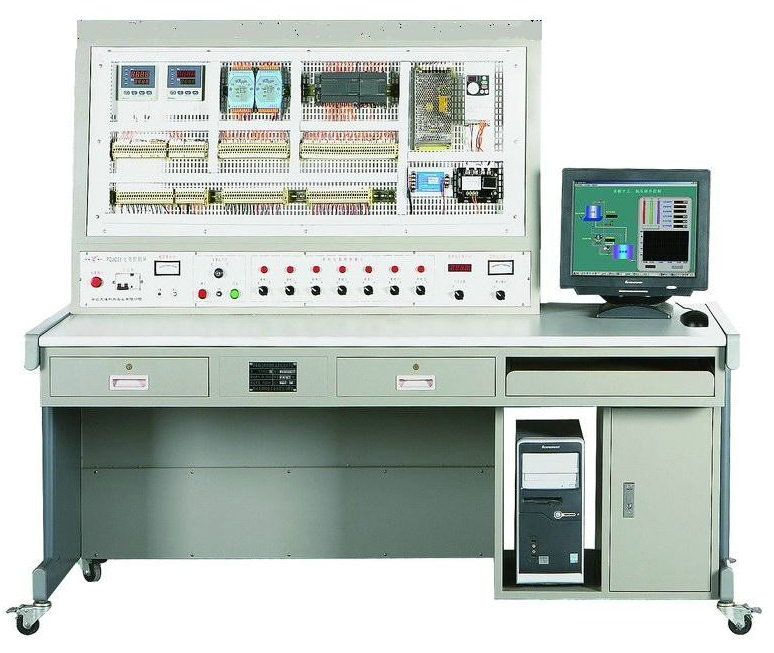

MYG-70多策略过程控制集成系统实训平台
一、多策略过程控制集成系统实训平台-产品概述
随着科学技术的不断发展，现代工业生产中的自动化程度越来越高，控制策略趋于多样化，为了能够让学生更全面的掌握各种各样的过程控制策略，我们将各种常见控制器融合组成"MYG-70
型多策略过程控制集成系统实训平台"，能让学生对多策略的过程控制集成系统有深刻的认识，熟练掌握过程控制装备上位控制系统的安装、调试、控制及设计，从而对整个控制系统融会贯通，为将来走向工作岗位打下了坚实的基础。
二、系统特点
学生通过使用本实训平台，能对多策略过程装备进行安装、调试、控制及设计等一系列过程实训，不仅加强了动手能力的锻炼，而且实现了对整个控制系统全方位的认识，并能进一步让学生自己组合和设计各种不同的实训内容。本装置具有如下特点：
1.具有完善的人身安全保护功能和设备安全保护功能，确保实训的顺利进行
2.控制台采用网孔板敞开式的结构设计，使控制台更加直观，便于理解
3.控制系统包含：智能仪表控制系统、远程数据采集控制系统、西门子S7-200PLC控制系统等等
4.采用控制系统组合挂接及接拆线的形式提高学生动手技能
三、技术性能
1.输入电压：单相三线～220V±10％ 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.整体尺寸：179cm×72.5cm×156cm
4.装置容量：＜3kVA
四、系统组成
控制系统：
电源控制部分
漏电保护器：1个
控制开关：若干
仪表控制系统：1套
远程数据采集模块：1套
西门子S7-200PLC：1套
RS485/232转换器：1个
PC/PPI通讯电缆：1根
三菱变频器：1个，通过改变泵的转速来控制管路流量大小（被控对象中的电动调节阀同样可以对管路流量大小进行控制，电动调节阀与变频器可任选其中一种作为控制流量的执行器，也可以两种都选）
单相调压模块：1套，控制锅炉电加热管的输入电压
各种模块辅助安装件：若干
各种电源线：若干
被控对象：
与"SBGCK-01B型 过程装备安装调试技能实训装置"配套使用
五、实训项目
实训装置的结构组成和系统认识
仪表的认识
智能调节仪的认识
远程数据采集模块的认识
S7-200PLC可编程控制器的认识
仪表的安装布线技能实训
智能调节仪的安装布线
远程数据采集模块的安装布线
S7-200PLC可编程控制器的安装布线
仪表的使用
智能调节仪的使用
远程数据采集模块的使用
S7-200PLC可编程控制器的使用
自动控制技能实训
单回路与串级控制系统概述
液位定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
管道流量定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
温度定值控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
液位与管道流量串级控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
加热水箱温度与流量串级控制（智能调节仪控制、远程数据采集控制、S7-200PLC控制）
MCGS工控组态软件组态和控制技能实训
实时数据库组态
图形动画、报表、曲线、报警组态
设备通讯组态
脚本程序应用组态
友情提示：
1、设备验收：各采购单位收货时请检查多策略过程控制集成系统实训平台的货品外观，核实通用本装置的数量及配件，拒收处于受损状态的多策略过程控制集成系统实训平台；
2、设备质保：茂育将为各采购单位提供多策略过程控制集成系统实训平台产品说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的多策略过程控制集成系统实训平台选型错误或购买多策略过程控制集成系统实训平台数量错误，造成本装置的退换货要求，将不被接受；
4、设备货期：对多策略过程控制集成系统实训平台的发货期为参考值，如您需要了解多策略过程控制集成系统实训平台的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对多策略过程控制集成系统实训平台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关本装置的技术咨询。
