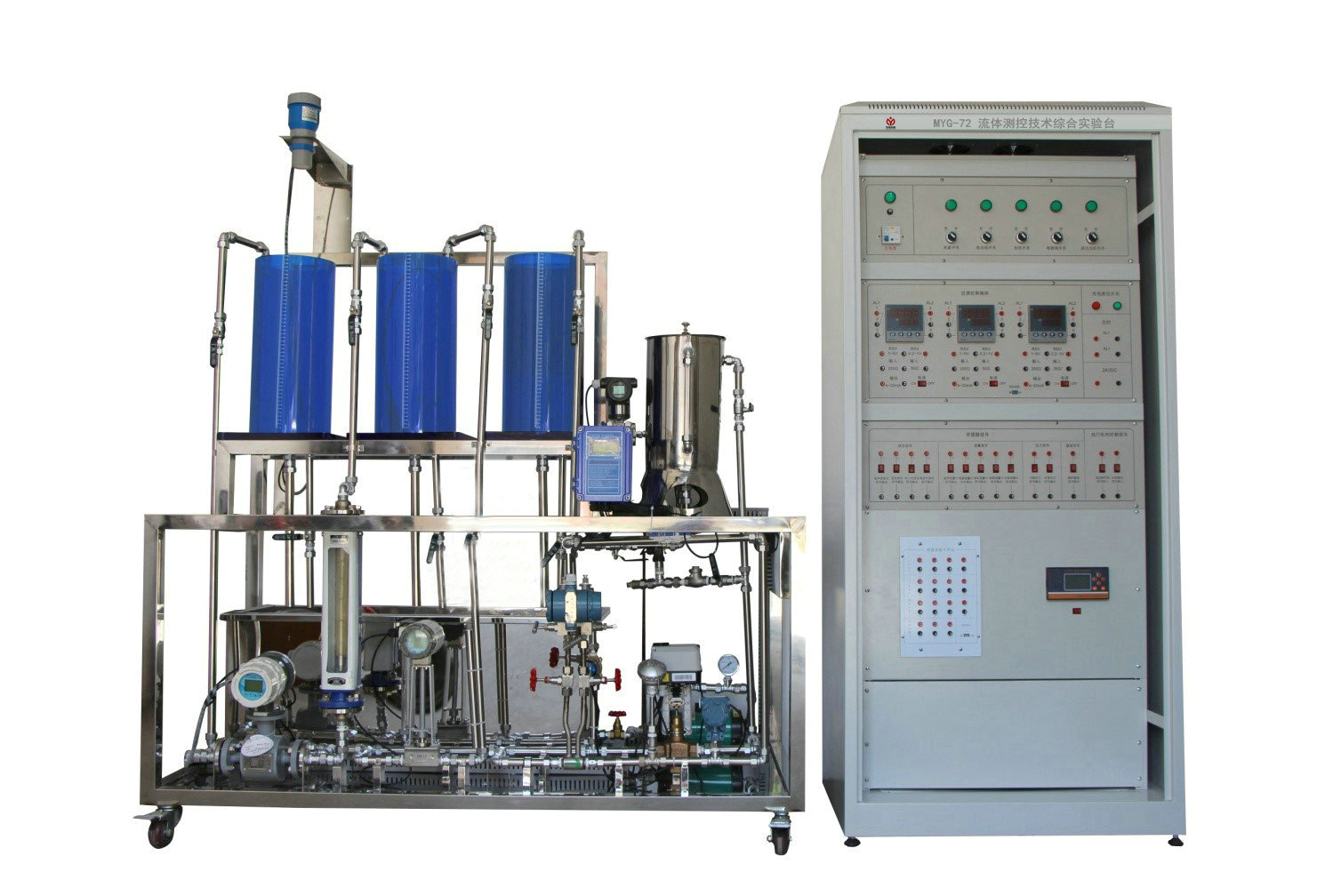

MYG-72流体测控技术综合实验台

流体测控技术综合实验台-概述:
流体测控技术综合实验台具有11大特点:
1、流体测控技术综合实验台系统具有流体多种参数检测。系统以检测为主,测控兼备特点:
可分别对液体,温度、压力、液位、瞬时流量、流体流速等众多参数进行检测和部分参数进行控制。
2、系统提供多达不同原理和方法检测液位,其中具有标准检测信号,输出并可远传,可组成闭环PID调节控制。
在液位检测方法中,选用不同最先进的多种不同原理的检测方法,可拓宽学生工业知识和视野,有利实验教学。
1)超声波液(物)位变送器。标准信号:4~20mADC输出;
2)差压液位变送器。标准信号:4~20mADC输出;
3)投入式扩散硅液位变送器。标准信号:4~20mADC输出;
4)光电液位开关:开关量输出;
5)电容式液位传感器,标准信号:4-20mA
3、系统配置不同原理的液体流量检测方法,其可组成闭环PID调节控制。包含价值昂贵,技术先进,功能多样的时差式超声波流量计及电磁流量计。
1)电磁流量计。标准信号:4~20mADC输出;
2)涡街流量计。标准信号:4~20mADC输出;
3)涡轮式流量计,标准信号:4~20mADC输出;
4)玻璃转子流量计,无检测信号.
5)自动补偿孔板流量计,标准信号输出
4、系统配有气源,可对气体压力进行位控和气体流量检测,压力范围设定为0~400KPa。
5、具有气、液二相混流装置;
6、实验台配有不锈钢加热锅炉,可对液体温度进行PID闭环调控。温控范围:常温到90℃。加热系统具有防止无水干烧功能。
7、系统配有自动进排水装置。减轻劳力,人性化设计;
8、系统选用智能仪表并配RS485/RS232通讯接口,与上位机(P4)进行通讯;
9、采用全中文工控组态软件MCGS;
10、实验给定参数可在人机界面上方便设置、调整;测试数据可显示、存储、打印;
11、系统具有安全保护功能;
12、本实验台适合石油、化工、水利及环保类院校流量计量、检测、传感、测控等专业实验教学。
13、LabVIEW虚拟仪器:8路光耦隔离输出,8路光耦隔离输入;16路IO输入输出上位机驱动程序:Labview、(VC、VB)、MCGS,并且具有网络功能。

二、基本配置:
1、超声波液(物)位变送器                 1只;
2、差压液位变送器                               1只;
3、投入式扩散硅液位变送器                 1只;
4、光电液位开关                                   1只;
5、电磁流量计+变送器                          1套;
6、涡街流量计+变送器                         1套;
7、玻璃转子液体流量计                       1只;
8、涡轮式流量传感器                           1只;
9、不锈钢加热锅炉                              1套;
10、压力变送器                                   1只;
11、磁力泵                                           1只;
12、智能电动调节阀                           1套;
13、智能调节仪                                   3套;
14、可控硅调压模块                           1只;
15、气体静音压缩机                           1台
16、电气箱+漏电保护器+接触器+继电器等        1套;
18、LED数字压力表+电流表+温显表(合计)   4只;
19、Pt100+变送器                               2套;
20、实验台+电气部件                          1套;
21、RS485/RS232变换器                   1只;
22、不锈钢储水箱及附件                     1套;
23、不锈钢型材框架及附件                 1套;
24、有机玻璃实验水箱                        3只;
25、电磁阀                                          5只;
26、手动阀                                         12只;
27、自动进排水装置                          1套;
28、MCGS全中文组态软件光盘        1张;
29、实验软件光盘                             1张;
30、专用实验线                                29根;

三、技术指标:
1、供电电源:AC220V ± 10 %,50 Hz,10A,需良好接地;
2、输入输出信号符合IEC标准,选用4~20mADC;
3、工业人工智能调节仪,精度0.5级;
4、超声波液(物)位变送器:
工作电压:220VAC,精度:0.25%,盲区≤30Cm;
量程:0~1.5m任何段,选用:0~0.5m,输出:4~20mADC(二线制);
5、投入式扩散硅液位变送器:
工作电压:24VDC,精度:0.5级;
量程:0~0.5m,输出:4~20mADC(二线制);
6、差压式液位变送器:
工作电压:24VDC,精度:±1cm;
量程:0~0.5m,输出:4~20mADC(二线制);
7、电磁流量计+变送器:
工作电压:220VAC,精度:±0.5FS;
量程:0~600L/min,介质:水,输出:4~20mADC(二线制);
8、涡街流量计:
工作电压:220VAC,精度:1级;
量程:0~600L/min,介质:水,输出:4~20mADC(二线制);
10、Pt100:
精度:A级,温度:0-100℃;
11、外形尺寸:
对象:  1600(长)×740(宽)×1700(高)/mm;
控制柜:880(长) ×580(宽)×1900(高)/mm;

四、实验内容:
一)检测实验:
1、超声波液(物)位检测实验;
2、扩散硅液位检测实验;
3、差压式位检测实验;
4、差超声波流量计瞬时流量与累积流量检测实验;
5、电磁流量计瞬时流量与累积流量检测实验;
6、涡街流量计瞬时流量与累积流量检测实验;
7、液体磁力泵出水压力检测实验;
8、锅炉内胆温度检测实验;
二)控制实验:
1、超声波液位位控实验;
2、扩散硅液位位控实验;
3、差压式液位位控实验;
4、流量位控实验;
5、电磁流量位控实验;
6、涡街流量位控实验;
7、液体压力位控实验;
8、超声波液位PID控制实验;
9、扩散硅液位PID控制实验;
10、差压液位PID控制实验;
11、流量PID控制实验;
12、电磁流量PID控制实验;
13、涡街流量PID控制实验;
14、锅炉内胆温度PID控制实验;
