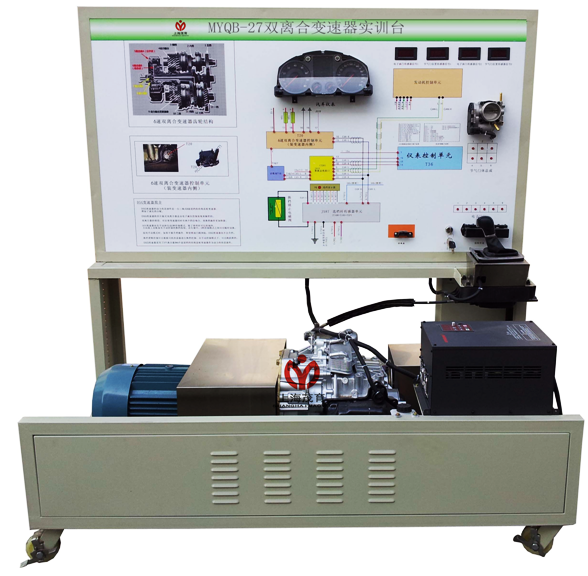

MYQB-27型双离合变速器实训台




双离合变速器实训台-采用翻新大众速腾02E双离合器自动变速器总成为基础,用可调速三相异步电动机做动力源,可对双离合器自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示双离合器自动变速器组成结构和工作过程;
适用于学校对双离合器自动变速器理论和维修实训的教学需要。

二、实训台功能特点:
1、真实可运行的双离合器自动变速器、充分展示双离合器自动变速器的工作过程和组成结构,如:液力变扭器、机械传动、液压控制和电子控制等。
2、电机直接驱动变速器,电机与变速器通过联轴直接固定.
3、可通过变频器设定电机铭牌上规定的额定电流值,实现用电子热过载继电器来防止电机过载,为了防止机械设备起动/停止期间的冲击,可通过变频器设定以S曲线图形进行加速/减速。
3、实训台面板上绘有彩色喷绘电路图和工作原理示意图,学员可直观对照电路图和实物,认识和分析双离合器变速器控制系统的工作原理。
4、实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5、实训台面板上安装有汽车仪表、可实时显示转速、车速等参数变化。实训台安装有诊断座,可连接专用或通用型汽车解码器,对双离合器自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。
6、实训台配备有电源总开关、电机防护罩、输出轴防护罩等安全保护装置
7、设备面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、双离合变速器实训台技术规格:
1、外形尺寸:1600×900×1700mm(长×宽×高)
2、动力电源:三相四线(或三相五线)380V±10% 50Hz
3、输入电源;交流220V±10% 50Hz
4、工作电源;直流12V
5、三相异步电动机:
电  压:AC 380V/660V
电  流:8.2A/4.7A
功  率:4KW/5.5kw
转  速:2880r/min
6、变频器:
  功  率:5.5KW/7.5KW
  输  入:AC 3PH 380V±15%
  输  出:9A/13A  AC3PH  0~380V  0~400Hz
7、工作温度:-40℃~+50℃
8、颜色:7032
9、钢管:40*40*3mm
10、移动脚轮:100*50mm
11、面板柜:1.5mm冷板冲压成形,背面设置维修门;
四、
基本配置(每台)
序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色原理图 1
2 组合仪表   1
3 双离合器自动变速器控制电脑   1
4 诊断座 OBDⅡ 1
5 点火开关   1
6 双离合器自动变速器总成 含各种传感器 1
7 压力表 0-25kg/cm2 1
8 节气门总成   1
9 曲轴传感器及信号盘   1
10 变速器档位总成   1
11 变速器油散热装置   1
12 三相异步电动机 AC 380V/660V 1
13 变频器 5.5KW/7.5KW 1
14 移动台架(带自锁脚轮装置) 1600×900×1700mm(长×宽×高) 1
15 故障模拟与故障排除装置   1
