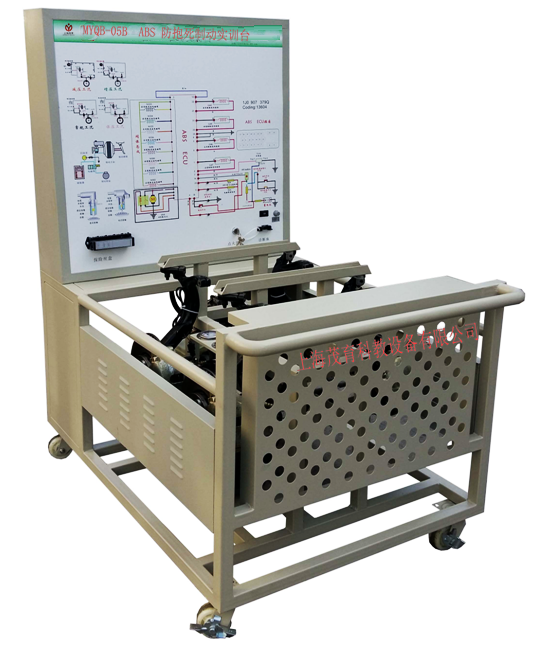

MYQB-05B ABS防抱死制动实训台


ABS防抱死制动实训台-采用全新大众捷达汽车ABS制动系统为基础,配有ABS系统工作原理图,真实展示紧急制动时ABS系统工作过程;满足对ABS制动系统的结构组成、动作演示等教学功能。
适合于汽车ABS制动系统理论教学和检测与维修实训的教学需要。
二、实训台
功能特点:
1、真实的汽车ABS制动系统实物为基础,完整展示ABS制动系统的组成结构。
2、由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时,ABS系统开始工作,前后制动盘保持微量转动,制动踏板上可感觉不断弹脚,真实演示汽车ABS系统的工作过程。
3、实训台面板上绘有彩色UV平板喷绘电路图和液压管路图,学员可直观对照电路图和ABS制动系统实物,认识和分析控制系统的工作原理。
4、实训台面板上安装有检测端子,可直接在面板上检测各传感器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5、实训台安装有压力表,可实时显示制动总泵和四个制动分泵的液压变化。
6、实训台面板上安装有故障指示灯和诊断座,可连接专用或通用汽车解码器,对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
7、设备面板柜:1.5mm冷板冲压成形,背面设置维修门;底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、
技术规格:
1、外形尺寸:1500×1000×1700mm(长×宽×高)
2、驱动电源:三相四线(三相五线 380V±10% 50Hz)
3、外接电源:交流220V±10% 50Hz
4、工作电压:直流12V
5、工作温度:-40℃-+50℃
6、主油道压力表:0-250kg/psi
7、制动分泵压力表:0-100kg/psi
8、变频器:
    功率:4KW/5.5KW
    输入:AC 3PH  380V±15%  50/60Hz
    输出:9A/13A  AC 3PH  0-380V  0-400Hz
 9、三相异步电动机:
    电压:AC 220V/380V 50Hz
    电流:11.8A/6.8A
    功率:3KW
    转速:1420r/min
10、真空泵:
    电压:AC 220V 50Hz
    功率:370W
    抽气速率:48L/min
    极限压力:6.7×10-2Pa
    转速:1400r/min
    进气口径:Ø8
    用油量:1L
    噪声:≤68
11、颜色:7032
12、钢管:40*40*3mm
13、移动脚轮:100*50mm
14、面板柜:1.5mm冷板冲压成形,背面设置维修门;
四、基本配置(每台):

序号 名       称 规格标准 单位 数量
1 检测控制面板(带面板柜) 装有各种检测端子以及彩色电路图和液压管路图;
(950*900*4mm铝塑板,且安装绝缘底板)
1
2 ABS控制单元总成 原车 1
3 ABS指示器 原车 1
4 诊断座 OBDⅡ 1
5 点火开关   1
6 制动总泵 原车 1
7 制动分泵 原车 4
8 刹车碟 原车 4
9 刹车皮 原车 4
10 外球笼 原车 4
11 半轴杆   4
12 左右/前车速传感器 原车 1
13 左右/后车速传感器 原车 1
14 驱动皮带   2
15 真空大力鼓 原车 1
16 制动踏板 原车 1
17 主油道压力表 0-250kg/psi 2
18 制动分泵压力表 0-100kg/psi 4
19 变频器   1
20 三相异步电动机   1
21 真空助力泵   1
22 故障设置和考核系统   1
23 移动台架(带自锁脚轮装置) 1500×1000×1700mm(长×宽×高) 1
24 配套设备使用说明书 茂育配套 1
25 原厂维修手册 原车 1
