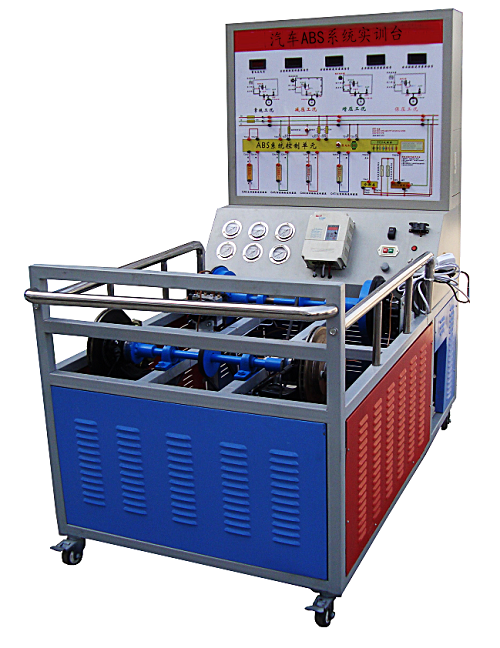

MYQB-05 ABS系统实训台

汽车ABS系统实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用桑塔纳2000ABS制动系统为主体材料，采用四通道的ABS调节回路，四轮单独调节。ABS系统能够正常运行，可模拟ABS系统的工作过程。实训台可进行实践操作，真实展示ABS制动系统的组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握自动ABS制动系统的构造和原理，提高学生对ABS制动系统的初步认识，使学生了解ABS制动系统起到更直观更深入的教学目的，是各汽车学校对ABS制动系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、汽车ABS系统实训台结构组成：
该设备由桑塔纳2000ABS阀体总成、ABS控制单元、前碟后鼓制动机构、轮速传感器及信号盘；面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器及经高温喷塑处理带滚轮台架等组成。
三、汽车ABS系统实训台功能特点
1、主缸油压与分缸油压实时指针式压力表显示；
2、液压泵工作状态通过LED灯显 示；
3、彩色原车电路原理图，油压原理图
4、轮速通过调速电机进行调整；
5、自动断电保护装置，避免电机反拖，有效保护电器元件；
6、ABS故障灯显示故障；
7、外接式电脑检测端子便于检测电路电压或电阻；
8、OBD数据输出接口，便于通过专用检测仪器进行检测。
9、故障模拟系统可模拟实际运行工况，设置多种实车ABS系统常见故障。具体内容详见故障模拟设置装置说明。
10．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
11．可进行ABS制动系统排空及调整、系统匹配等实训。
四、实训台技术参数：
1、外形尺寸1650×1000×1850mm（长X宽X高）
2、电机：3.5KW变频电机
3、电机电源：380V
4、ABS系统电源：60AH蓄电池
5、外接电源：交流220V±10% 50Hz
6、工作电压：直流12V
7、工作温度：-40℃-+50℃
8、钢管：40*40*3mm
9、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
10、移动脚轮：120*80mm
五、A型带：智能化故障设置和考核系统要求：

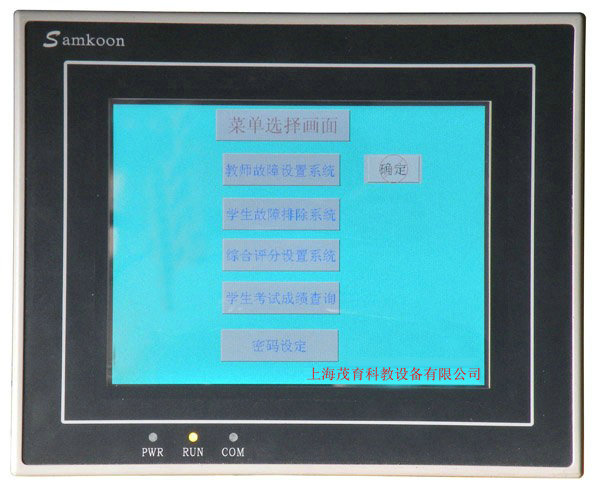

1）配有网络型智能化故障设置和考核系统：①采用数字化集成电路板及最新MCU技术与配套的故障设置控制技术；
②不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题；
带有与设备相适应的试题库，试题库可根据用户的要求进行编辑；
④具有高清淅 (0.225×0.225点) 3.8寸（含3.8寸）以上的液晶显示屏，中文菜单式操作界面，人机对话友好；
⑤操作按键少，操作简单快捷；
⑥可自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象；能够设置与控制模块脚有关的各种常见故障；
⑦可根据设备使用要求调整故障设置点的数量和类型；
⑧安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
2）带网络型智能化故障诊断和考核平台接口，与网络型智能化故障设置和考核系统对接后可实现以下功能：①可编辑试题及答案、试题存盘、导入试题，每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、限时时间、答案输入次数限制；②可对班级每个学生的考试成绩进行统计，形成班级成绩报表(学生姓名、报考级别、考试成绩)；③可设置系统登陆密码：新建用户和密码设置与更改；④能自动收卷、自动阅卷，能对考生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。
