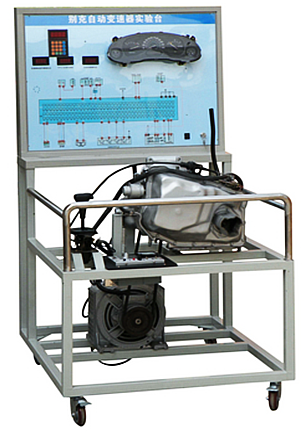

别克君威自动变速器实验台-采用君威自动变速器总成、自动变速器控制单元、挂档杆总成、变速器油散热装置、组合仪表、三相电机、诊断座、压力表和运行检测控制面板台架两部分组成。实训台可进行起动、加速、减速等正常工况的实践操作,真实展示电控自动变速器的组成结构和工作过程。通过实训台的演示,可清楚了解内部的结构与功能,便于学生较快地掌握自动变速器的构造和原理,提高学生对自动变速器的初步认识,使学生了解自动变速器起到更直观更深入的教学目的,是各汽车学校对自动变速器系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、实验台组成及功能:
1、自动变速器总成和变速器控制单元、原车线束、仪表总成、车速传感器、油温度传感器、点火开关、测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书。
2、实验台可使学生了解变速器的基本构造及工作原理,通过实物认识各传感器及执行器的位置及工作原理。
3、通过显而易见的电脑检测端子,配合万用表检测如节气门位置传感器、执行器的电压及电阻值。
设置变速器常见故障,通过故障显示,进行学生故障分析、检测诊断实训,培养学生故障分析检测诊断思维能力
4、可通过原厂组合仪表、可以看到车速,及其它指示灯的工作情况. 可以通过故障指示灯来显示故障
5、采用调速电机提供动力,实现变速箱在不同输入转速下,进行升档和降档试验;
6、通过档位指示灯观察档位分布情况;通过油压表观察各档的换档油压变化;
7、配备电脑数据检测端口,可通过连接专用或通用型解码器,故障码读取、故障码清除、波形分析、元件测试等
三、技术参数:
1、外形尺寸:1300×1000×1700mm
2、外接电源:交流220V±10% 50Hz
3、工作电压:直流12V
4、工作温度:-40℃-+50℃
5、主油道压力表:0-250kg/psi
6、制动分泵压力表:0-100kg/psi
7、变频器:功率:4KW/5.5KW
8、三相异步电动机:电压:AC 220V/380V 50Hz、电流:11.8A/6.8A、功率:3KW、转速:1420r/min
9、钢管:40*40*3mm
10、面板机柜:1.5mm冷板冲压成形,背面设置维修门;
11、移动脚轮:120*80mm
