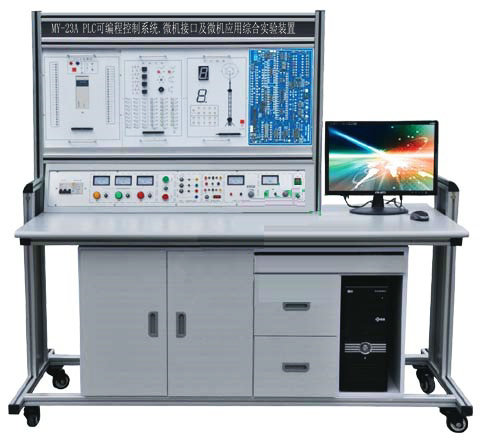

MY-23A PLC可编程控制系统.微机接口及微机应用综合实验装置



PLC可编程控制系统.微机接口及微机应用综合实验装置能做到一机多用、资源共享、便于管理。微机接口及微机应用适用于86系列微机原理课程,综合了各学校讲课及实验老师意见,增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力,对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验,使这门课程的实验更加深入完整。
二、实验装置系统构成:
1、PLC可编程控制器实验屏
2、PLC可编程控制器实验装置
3、PLC可编程控制器实验台
4、编程应用软件
5、仿真教学软件
6、PLC及转接通讯电缆
7、实验操作桌
8、微机接口及应用部分:
(1)微机接口部分:一块PCI总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等;
(2)微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路;
(3)辅助电路:40脚、20脚、16脚、14脚集成插座,逻辑电平开关、LED显示、时钟(1MHZ、2MHZ)、方波信号。
9、电脑或手持编程器(用户自备或代购)。
三、技术参数:
1、PLC主机:输入:24点   输出16点
2、型号:三菱FX1N-40MR(也可选择西门子、欧姆龙,价格另议)
3、输出电压:直流24V,电压表指示
4、利用应用软件编程
5、电源输入:交流220V,50Hz
6、电流 ≥2A,电流具有过载保护
7、外形尺寸:160×75×140 cm
四、实验内容:
PLC可编程控制器实验:
1、与、或、非逻辑功能实验
2、定时器、计数器功能实验
3、跳转、分支功能实验
4、移位寄存器实验
5、数据处理功能实验
6、微分、位操作实验
7、交通信号灯PLC自动控制实验
8、搅拌器的PLC自动控制实验
9、LED数码官显示PLC自动控制实验
10、四层电梯的PLC自动控制实验
11、加工中心刀具库选择控制实验
12、艺术彩灯造型的PLC控制实验
13、电机的自动控制实验
14、步进电机的PLC控制
15、模拟电视发射塔实验实验
16、自动送料装车系统控制实验
17、自动售货机实验
18、自动成型实验
19、水塔自动供水控制系统实验
20、邮件自动分拣实验
21、自动洗衣机控制系统模拟实验
22、电镀过程控制实验
2、微机接口及微机应用
A、微机接口实验(微机原理课)
1、I/O地址译码实验
2、简单并行接口实验
3、可编程并行口实验(一)(二)
4、串行通讯实验(8251、8250)
5、A/D、D/A转换6、可编程定时器/计数器实验
7、七段数码显示实验
8、中断实验和DMA通讯实验
B、趣味性实验及控制实验(微机应用课)
1、竞赛抢答器实验
2、数字录音机实验
3、电子琴实验
4、交通灯控制实验
5、继电器控制实验
6、步进电机控制实验
7、七段数码显示实验
8、集成电路测试实验
9、8279键盘、显示控制实验
C、TTL集成电路实验(数字电路课)
1、与、或、非门等门电路实验
2、组合逻辑电路实验(半加器、全加器等)
3、触发器实验(RS、D、JK等)
4、集成计数器及寄存器
5、译码器和数据选择器等
6、单稳态触发器等波形实验


友情提示:
1、设备验收:各采购单位收货时请检查PLC可编程控制系统、微机接口及微机应用综合实验装置的货品外观,核实
PLC可编程控制系统、微机接口及微机应用综合实验装置的数量及配件,拒收处于受损状态的PLC可编程控制系统、微机接口及微机应用综合实验装置
2、设备质保:茂育将为各采购单位提供PLC可编程控制系统、微机接口及微机应用综合实验装置产品说明书内的质保条件和质保期,在质保范围内提供对PLC可编程控制系统、微机接口及微机应用综合实验装置的免费维修,超出条件承诺时提供对本装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的PLC可编程控制系统、微机接口及微机应用综合实验装置选型错误或购买PLC可编程控制系统、微机接口及微机应用综合实验装置的数量错误,造成本装置的退换货要求,将不被接受;
4、设备货期:对PLC可编程控制系统、微机接口及微机应用综合实验装置的发货期为参考值,如您需要了解PLC可编程控制系统、微机接口及微机应用综合实验装置的精确货期,请与茂育的销售人员联系;
5、咨询电话:如各采购单位对PLC可编程控制系统、微机接口及微机应用综合实验装置有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关PLC可编程控制系统、微机接口及微机应用综合实验装置的技术咨询。
