MY-24C PLC变频器触摸屏综合实验装置

PLC变频器触摸屏综合实验装置-是根据职业教育课程改革和教材建设规划要求及教学和实训要求研发。实验内容包括有PLC编程方法、指令系统、模拟量控制、联网通信等实训挂箱等实物与于一体，综合性强、功能齐全。符合大专院校机电一体化、电气自动化、自动控制、工业自动化、应用电子、计算机应用及其他相关专业的《PLC可编程控制器技术开发与应用实践》《变频器远离及其应用》《触摸屏原理及其应用》等课程的教学要求。可完成PLC编程控制器及变频控制技术课程的相关教学实训，是大中院校及中职理想的实验设备。

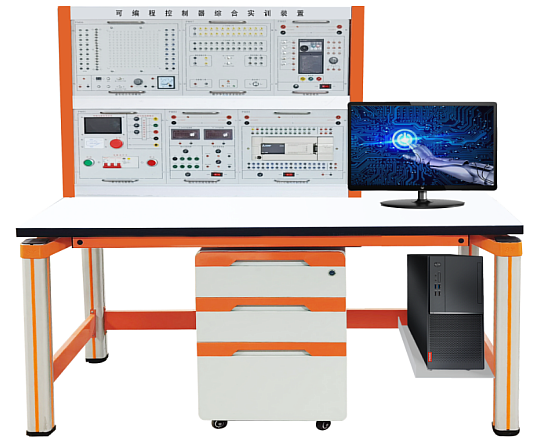

（参考图）
二、特点
1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
三、技术参数
1）输入电源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作环境：温度-10℃～+40℃　相对湿度＜85％（25℃）　海拔＜4000m；
4）外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；
5）安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。
四、设备组成要求：
本实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
3、电脑桌：钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。
4、学生凳：（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色
五、实验项目：
（1）、PLC实验项目
2、基本指令的编程模块
3、四节传送带模块
4、电动机的自动控制模块
5、步进电机的PLC控制模块
6、多层电梯控制模块
7、十字路口交通灯的PLC控制模块
8、天塔之光的实验挂箱模块
9、水塔自动供水的PLC控制模块
10、液体混合装置的实验模块
11、运料小车控制模拟模块
12、数码显示控制实验
13、机械手
（2）、变频器实验项目：
1、变频器的认识实验
2、变频器的参数设定与操作
3、变频器的面板控制
4、变频器的电位器控制
5、变频器的电压控制
6、变频器的电流控制
7、变频器的多段速度控制电动机
8、变频器状态信号显示与采集
9、三相异步电动机的开环调速实验
（3）PLC和变频器实验项目
1、基于PLC的变频器的正反转实验
2、基于PLC的变频器的多段调速实验
3、基于PLC通信控制正反转
4、基于PLC通信读取变频器电压电流频率
5、基于PLC通信控制变频器加速减速正反转停止及同时读取电压电流频率
6、基于PLC通信控制变频器正反转设置频率及读取运行频率
（4）触摸屏实验项目
1、触摸屏的认知及组态环境的安装
2、触摸屏和PLC的简单通信实验
3、基于触摸屏的
4、PLC变频器触摸屏通信实验
5、基于触摸屏控制PLC的变频器的正反转实验
6、基于触摸屏控制PLC的变频器的多段调速实验
7、基于触摸屏控制PLC通信控制正反转
8、基于触摸屏控制PLC通信读取变频器电压电流频率
9、基于触摸屏控制PLC通信控制变频器加速减速正反转停止及同时读取电压电流频率
10基于触摸屏控制PLC通信控制变频器正反转设置频率及读取运行频率

友情提示：
1、设备验收：各采购单位收货时请检查PLC变频器触摸屏综合实验装置的货品外观，核实PLC变频器触摸屏综合实验装置的数量及配件，拒收处于受损状态的PLC变频器触摸屏综合实验装置；
2、设备质保：茂育将为各采购单位提供PLC变频器触摸屏综合实验装置产品说明书内的质保条件和质保期，在质保范围内提供对PLC变频器触摸屏综合实验装置的免费维修，超出条件承诺时提供对装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的PLC变频器触摸屏综合实验装置选型错误或购买PLC变频器触摸屏综合实验装置的数量错误，造成PLC变频器触摸屏综合实验装置的退换货要求，将不被接受；
4、设备货期：对PLC变频器触摸屏综合实验装置的发货期为参考值，如您需要了解PLC变频器触摸屏综合实验装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对PLC变频器触摸屏综合实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关PLC变频器触摸屏综合实验装置的技术咨询。
