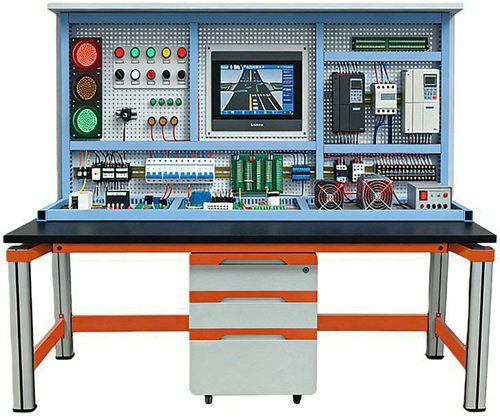

MYGY-21C型PLC控制交通灯安装编程操作实训装置

PLC控制交通灯安装编程操作实训装置-产品概况：
该实训装置以PLC为控制核心，集成多类工业级组件，既能完成十字路口交通灯的基础仿真实训，又可拓展模拟量采集、PID调节、伺服/步进驱动等进阶工业控制实验，完全适配学校现有PLC设备，满足职业院校对电气控制、自动化技术等专业的教学实训需求。

二、技术参数:
1、输入电源：AC 220V±10% 50Hz（单相），部分动力模块可支持AC 380V±10% 50Hz（三相，可选配）
2、工作环境：温度 0℃～40℃；相对湿度 ≤85%（无凝露）；无腐蚀性气体、无强电磁干扰、通风良好
3、装置容量：≤2kVA（含变频器、加热器、电机等负载模块额定功耗）
4、重量：整机约80～100kg（含台架、网孔板及所有配置组件）
5、外形尺寸：1200mm（长）×700mm（宽）×1600mm（高）（网孔板操作区+实训台架整体尺寸）
6、安全保护：具备过载保护、短路保护、漏电保护（漏电动作电流≤30mA）、急停按钮、过压/欠压保护，电气回路采用绝缘防护，关键部位设警示标识。
三、核心实训项目设计
1、基础实训项目
1）十字路口交通灯基础逻辑控制：实现四方向红绿灯的循环切换、行人过街按钮联动控制。
2）PLC与触摸屏组态通讯：完成交通灯状态监控界面设计、红绿灯时长参数修改组态。
3）低压电气控制回路接线：学习断路器、接触器、中继的选型与接线，搭建电机启停控制回路。
2、进阶实训项目
1）模拟量采集实训：通过模拟量传感器/温度传感器，实现PLC对模拟量数据的读取、转换与显示。
2）PID恒温控制实训：基于温度传感器、加热器、固态继电器，编写PID控制程序，实现恒温闭环调节。
3）步进/伺服电机定位控制：完成步进电机的位置控制、伺服电机的精准定位，模拟交通设施的机械动作控制。
4）变频调速实训：通过PLC控制变频器，实现变频电机的多段速调节，学习变频节能控制逻辑。
车流计数与灯态联动：利用车流计数传感器统计车流量，实现车流量大的方向绿灯时长自动延长的智能控制。
四、系统兼容性与优势
1、PLC兼容性：支持市面主流品牌PLC（西门子S7-200SMART、三菱FX系列、台达DVP系列等），仅需更换对应通讯电缆与编程软件，即可无缝适配学校现有PLC设备。
2、实操性强：网孔板桌面支持元件自由拆装与接线，配套全套电工工具，完全还原工业现场的接线与调试流程，强化学生动手能力。
3、扩展性高：系统预留拓展接口，可额外增加传感器、执行器等组件，拓展更多实训项目（如物联网通讯、PLC与上位机组态等）。
装置核心配置清单及功能说明

配置项	规格参数	实训功能对应
昆仑通7寸触摸屏	支持与主流PLC（西门子、三菱、台达等）通讯，带触控组态功能	交通灯运行状态可视化监控、参数设置（如红绿灯时长）、故障模拟显示
步进电机驱动器+编码器套装	配套步进电机，支持位置、速度闭环控制	模拟车流闸门控制、交通灯指示杆角度调节等定位实训
台达变频器+变频电机	具备多段速调节、外部端子控制功能	模拟交通枢纽风机/传送带调速，学习变频调速在工业场景的应用
仿真型十字路口交通指示灯+按钮开关+车流计数传感器	含红黄绿三色灯组（路口四方向）、启停/急停按钮、红外对射式车流传感器	核心实训模块，实现十字路口交通灯逻辑控制、车流统计与灯态联动
网孔板型实训桌面	采用标准工业网孔板，孔位间距适配电工元件安装，带防滑绝缘边框	满足元件自由布局、接线实操，还原工业现场控制柜接线场景
模拟量传感器+变送器	含电压/电流型模拟量传感器（4-20mA/0-10V），配套信号变送器模拟量信号	模拟量信号采集实训，学习PLC模拟量模块的接线与数据处理
温度传感器+变送器	如PT100热电阻+温度变送器，输出标准模拟量信号	温度信号采集与转换实训，为PID调节实验提供输入信号
固态继电器+加热器	固态继电器（SSR）适配加热器负载，支持无触点开关控制	配合温度传感器完成PID恒温控制实训，学习闭环控制算法编程
开关电源+端子排	24V DC开关电源（功率≥100W），配套接线端子排	为整个系统提供稳定直流供电，学习工业供电系统接线规范
电工工具一套	含剥线钳、压线钳、万用表、螺丝刀等专业工具	满足元件安装、接线、故障排查等实操环节
配套通信电缆+编程电缆	含PLC与触摸屏通讯线、PLC编程下载线、传感器连接线	保障各组件间通讯连接，支持程序上传下载与在线监控
配套纸质说明书	含交通灯控制实训指导书、PLC编程案例、设备维护手册	提供从基础接线到复杂编程的标准化教学流程
线缆20米	含RVV电源线、RVVP屏蔽信号线等多规格线缆	满足实训台内部接线及外部拓展连接需求
断路器+接触器+中继	含小型断路器（过载保护）、交流接触器、中间继电器	学习工业电气控制回路的保护、启停控制逻辑设计
伺服驱动器+伺服电机	支持位置、速度、扭矩三种控制模式，带编码器反馈	高精度定位控制实训，如模拟交通灯精准定位、伺服与PLC联动控制
