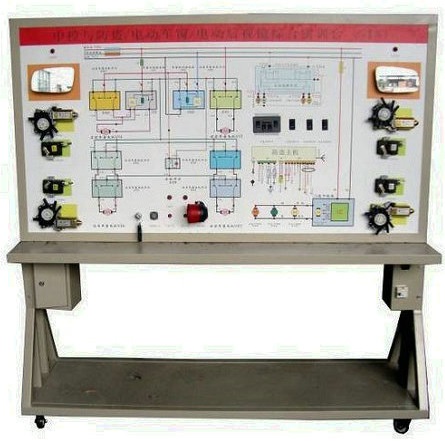

MY-8110汽车车门电器系统示教板

汽车车门电器系统示教板采用全新大众时超汽车车门电器系统,包含电动窗、中控门锁及后视镜系统实物为基础,充分展示汽车电动窗、中控门锁及后视镜系统的组成结构和工作过程。
适用于学校对汽车车门电器系统,包含电动窗、中控门锁及后视镜系统理论和维修实训的教学需要。

二、汽车车门电器系统示教板功能特点:
1、真实可运行的汽车车门电器系统,包含电动窗、中控门锁及后视镜系统,充分展示汽车车门电器系统,包含电动窗、中控门锁及后视镜系统的组成结构。
2、操纵电动窗开关、中控门锁开关及后视镜开关,可真实演示汽车电动窗、中控门锁及后视镜系统的工作过程。
3、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电动窗、中控门锁及后视镜系统的工作原理。
4、示教板面板上安装有检测端子,可直接在面板上检测汽车电动窗、中控门锁及后视镜系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5、示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
6、示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术规格

1、外形尺寸(约):1740×600×1700mm(长×宽×高)
2、外接电源:交流220V±10% 50Hz
3、工作电压:直流12V
4、工作温度:-40℃~+50℃
5、颜色:7032
6、钢管:40*40*3mm
7、机柜:1.5mm冷板冲压成形,背面设置维修门;
8、移动脚轮:100*60mm
四、基本配置(每台)
序号 名       称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子,彩色电路图和工作原理示意图;面板:1700*900*4mm 1
2 舒适控制单元(ECU) 全新 1
3 点火开关 全新 1
4 电动窗总开关 全新 1
5 前左右车门电脑 全新 1
6 后左右车门电脑 全新 1
7 前左右电动窗开关 全新 1
8 后左右电动窗开关 全新 1
9 前左右门锁 全新 1
10 后左右门锁 全新 1
11 后视镜调节开关 全新 1
12 左右电动后视镜 全新 1
13 保险丝盒 全新 1
14 移动台架(带自锁脚轮装置) 1740×600×1700mm(长×宽×高 1
15 故障模拟与排除装置 茂育 1

友情提示:
1、设备验收:各采购单位收货时请检查汽车车门电器系统示教板的货品外观,核实汽车车门电器系统示教板的数量及配件,拒收处于受损状态的设备;
2、设备质保:茂育将为各采购单位提供汽车车门电器系统示教板产品说明书内的质保条件和质保期,在质保范围内提供对汽车车门电器系统示教板的免费维修,超出条件承诺时提供对设备的有偿维修;
3、设备退换货:各采购单位单方面原因导致的汽车车门电器系统示教板选型错误或设备购买数量错误,造成汽车车门电器系统示教板的退换货要求,将不被接受;
4、设备货期:对汽车车门电器系统示教板的发货期为参考值,如您需要了解汽车车门电器系统示教板的精确货期,请与上海茂育的销售人员联系;
5、如各采购单位对汽车车门电器系统示教板有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关汽车车门电器系统示教板的技术咨询。
