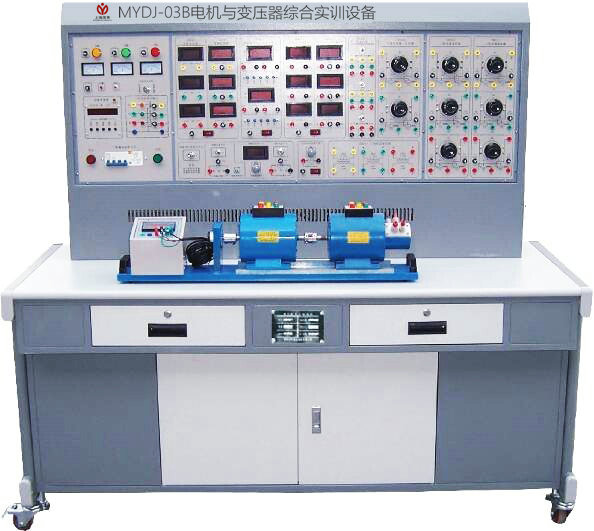

电机与变压器综合实验装置-是综合了目前高等院校《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等课程大纲要求的实验。适用于高等院校、中等专业学校、职业技术学院现有的电机、电气技术实验设备的更新改造及新建或扩建实验室设备，迅速开设电气技术实验课程提供了理想的实验设备。
一、装置特点：
1、综合性强：即能完成“电机拖动”实验又能完成单、三相变压器实验，还可扩展电气控制技术实验。
2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。
3、电机导轨采用不锈钢制造，底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。
4、用“校正直流测功机”测原动机输出功率，完全克服了以往“涡流测功机”死区大、误差大的缺点。配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。
5、设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护功能。
6、设有定时器兼报警记录仪，适应实验室的开放式教学，便于老师对实验的管理与考核。
二、技术性能：
1、输入电源：三相四线380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、外形尺寸：1600×750×1300（mm）
4、装置容量：＜1.5KVA
5、重 量：100Kg
6、移动脚轮：100*60mm
三、实验项目：
（一）直流电机实验：
1、认识实验
2、直流发电机
3、直流并励电动机
4、直流电动机启动：串电阻启动、降压启动
5、直流电动机改变转向的方法
6、直流电动机调速特性实验：改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压
（二）单相变压器实验：
1、单相变压器变比K
2、单相变压器空载实验，测取变压器空载数据IO、PO和UO。
3、单相变压器短路实验，测取变压器短路数据UK、IK和RK。
4、单相变压器负载实验，测取变压器负载数据UZ = f（IZ）。
（三）三相变压器实验：
1、三相变压器绕组极性的测定
2、三相变压器联结组别的测定
（四）异步电动机实验：
1、三相绕线式异步电动机定子电阻的测试
2、三相异步电动机空载实验：测取空载时电压U0，电流I0、三相功率P0，绘制空载特性曲线
3、三相异步电动机短路实验：测取短路时电压UK，电流IK、功率PK，绘制短路特性曲线
4、三相异步电动机参数的求取
5、三相异步电动机在各种运行状态下的机械特性
四、基本配备：
（一）实训屏（铁质双导亚光密纹喷塑，铝质面板）
1、交流电源：提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源（配有一台三相同轴联动自耦调压器，功率1.5KVA）。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。
2、励磁电源：直流220V/0.5A，具有短路保护
3、电枢电源：直流0-230V/3A连续可调电源一路，具有短路保护
4、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。
5、测量仪表
（1）直流数显电流表二只：量程2000mA，0.5级，三位半数显。
（2）直流数显安培表二只：量程0～5A，0.5级，三位半数显。
（3）直流数显电压表二只：量程300V，0.5级，三位半数显。
（4）交流数显电流表三只：量程3A，0.5级，三位半数显。
（5）交流数显电压表三只：量程500V，0.5级，三位半数显。
（6）智能型功率、功率因数表二只：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。
6、三相转换开关二组，单相转换开关一组
7、三相可调电阻器（三组90Ω×2/1.3A）
8、三相可调电阻器（三组900Ω×2/0.41A）
9、可调电阻器（900Ω×2/0.41A一只，90Ω×2/1.3A）
10、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）
11、安全导线：手枪结构插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
（二）实验桌：实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。
五、设备配置清单
|
序 号 |
编 号 |
名 称 |
数量 |
|
1 |
DQ01 |
电源控制屏 |
1套 |
|
2 |
DQ02 |
实验桌+ 2只凳子 |
1套 |
|
3 |
DQ03-1 |
电机导轨、光码盘测速系统及智能数显转速表 |
1件 |
|
4 |
DQ07-1 |
直流复励发电机 |
1件 |
|
5 |
DQ09 |
直流并(他)励电动机 |
1台 |
|
6 |
DQ10 |
三相鼠笼式异步电动机 |
1台 |
|
7 |
DQ11 |
三相线绕式异步电动机 |
1台 |
|
8 |
GDQ12 |
线绕式异步电动机起动与调速电阻箱 |
1件 |
|
9 |
DQ19 |
校正直流测功机 |
1台 |
|
10 |
|
高可靠护套结构手枪插实验连接线 |
1套/50 |
|
11 |
工具 |
Φ3内六角 (固定联轴器用) |
1把 |
|
12 |
工具 |
14的扳手（固定导轨上的电机用） |
1把 |
|
13 |
工具 |
长柄螺丝刀 |
1把 |
|
14 |
指导书 |
茂育实验指导书 |
1本 |
|
15 |
配件 |
电机连轴器 |
1套 |
|
16 |
配件 |
保险丝（10A，5A，1.5A，0.5A，3A） |
1批 |
|
17 |
软件 |
3D技能考核软件光盘+加密锁 |
1套 |
友情提示：
1、设备验收：各采购单位收货时请检查电机与变压器综合实验装置的货品外观，核实电机与变压器综合实验装置的数量及配件，拒收处于受损状态的电机与变压器综合实验装置；
2、设备质保：茂育将为各采购单位提电机与变压器综合实验装置产品说明书内的质保条件和质保期，在质保范围内提供对电机与变压器综合实验装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的电机与变压器综合实验装置选型错误或购买电机与变压器综合实验装置数量错误，造成电机及电气技术实验装置的退换货要求，将不被接受；
4、设备货期：电机与变压器综合实验装置的发货期为参考值，如您需要了解电机与变压器综合实验装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对电机与变压器综合实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关电机与变压器综合实验装置的技术咨询。
