三相线绕式异步电动机手动起动控制线路实验说明

一、操作所需电器元件明细表见表1

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.63-1A	1
FU	螺旋式熔断器	RL1-15	配熔体3A	3
XT	接线端子排		AC660V25A	10位
M	三相绕线式异步电动机		UN380V（Y） IN0.5APN180W	1
WD15	线绕式转子外接电阻箱		15/5/2/0Ω	1	接RU2 RV2 RW2

二、电路图：

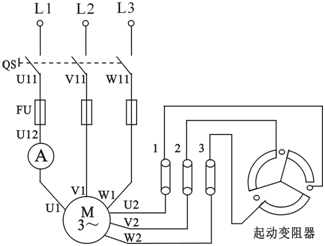

                                   图1（a）
三、安装与接线：
   布置与接线可参考图1（b），操作者应画出实际接线图。接线时将转子绕组的U2、V2、W2分别接在转子外接电阻箱的1、2、3三个端子处。刷形开关的旋钮旋在每相串15Ω的位置。安装与接线后应符合第二章2—1的要求。

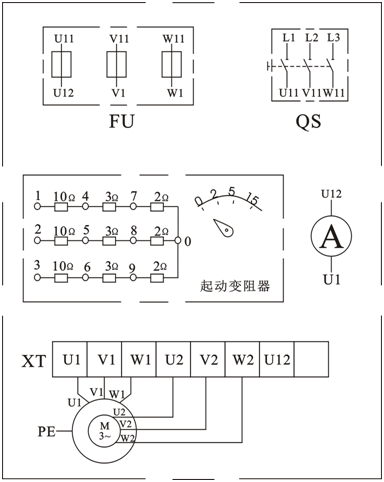

                                                   图1（b）
四、检测与调试 ：
     确认接线无误后，接通交流电源，观察转子每相串15Ω起动电阻时的起动电流最大值。停机，将转子绕组的U2、V2、W2分别接在WD15的4、5、6三个端子，7、8、9三个端子及0（即转子绕组短接），分别观察与比较三相绕线转子异步电动机转子每相串5Ω、2Ω及0Ω时的起动电流最大值。操作中可观察到每相起动电流随转子每相串接的阻值减小而增大。
