励磁反接制动的控制电路

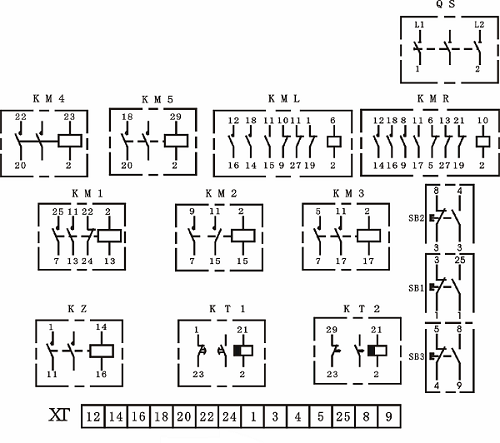

励磁反接制动的控制电路-操作所需电器元件明细表：（见表1）

代号	名称	型号	规格	数量	备注
QS	低压断路器	DZ108-20/10-F	脱扣器整定电流0.65~1A	1
KM3~ KM4	交流接触器	CJX2-0910	线圈AC380V	7	KM4、KM5、KML、KMR、KM1、KM2、KM3
KT1、 KT2	断电延时时间继电器	ST3PF	输入交流380 V	2
	继电器方座	PF-083A		2
SB1~ SB3	按钮开关	LAY16	一常开一常闭自动复位	2	SB2、SB3绿SB1红
KZ	直流接触器	JZC3-40Z	线圈DC220V	1
XT	接线端子排		AC660V 25A	14位
M	并励直流电动机		UN220V	1

二、励磁反接制动的控制电路图：

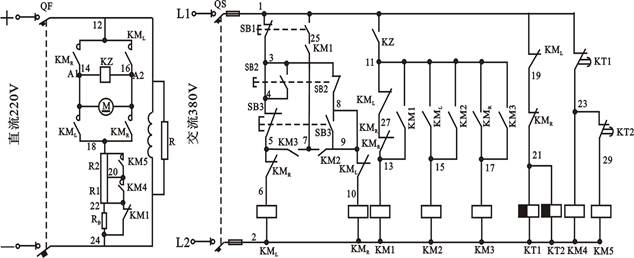

                                                                                                        图1
该控制电路的动作原理如下：分别合上直流220V电源及交流380V电源，励磁绕组获电开始励磁。同时时间继电器KT1和KT2线圈得电吸合，它们的延时闭合的动断触头瞬时断开，接触器KM4和KM5线圈处于断电状态。时间继电器KT2的延时时间大于KT1的延时时间，此时电路处于准备工作状态。按下正向按钮SB2，接触器KM_L线圈得电吸合，其主触头闭合，直流电动机电枢回路串入电阻R1和R2而减压起动。它的常闭触头（1-19）断开，时间继电器KT1和KT2断电，经过一定时的延时时间后，KT1延时闭合的动断触头先闭合、然后KT2延时闭合的动断触头闭合，接触器KM4和KM5先后得电吸合，先后切除电阻R1和R2，直流电动机进入正常运行。
由于起动时电动机的反电势等于零，电压继电器KA不会动作，所以接触器KM1、KM2（或KM3）都不会动作；当电动机建立反电势后，电压继电器KA吸合，其常开触头闭合，接触器KM2得电吸合并自锁，其常开触头（7-9）的闭合为反接制动作好准备。图中R_B为反接制动电阻，R为电动机停车时励磁绕组的放电电阻。
若要电动机停转，可按下停止按钮SB1，则正向接触器KM_L线圈断电释放。此时，电动机仍作惯性运行，反电势仍较高，电压继电器KA不会释放，因而KM_L释放后，KM1线圈得电吸合并自锁。同时KM1触头（25-7）闭合，使接触器KM_R瞬时得电吸合，电枢通以反向电流，产生制动转矩。同时接在R_B上的常闭触头断开，将反接电阻R_B的情况下进行反接制动而迅速停转。待转速接近于零时，电枢的反电动势也接近于零，继电器KA断电释放，断开接触器KM1的线圈通电回路，使KM1的常闭触头又恢复闭合短路R_B，同时，反接制动接触器KM2反向接触器KM_R线圈也断电释放，准备下次起动。
三、安装与接线：
布置与接线参考图2，图中KA的线圈为直流220V，操作者参考图2）应自行画出实际接线图。安装与接线后应符合第二章2－1的要求。

                                                                       图2
四、检测与调试：
KT1及KT2的断电延时调节分别为8秒，15秒。确认接线无误后，可分别通入DC220及AC380V，分别按按钮开关SB2、SB3、SB1，控制电路应能正常工作，若工作不正常，则应分析并排除故障。
