MYMD-16B数字电子线路综合实验实训装置

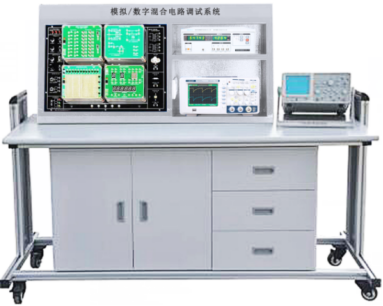

（参考图）

一、产品概述
1、数字电子线路综合实验实训装置，数字电子线路综合实验实训台，数字电子线路综合实验实训设备采用模块化设计，包含数字电路实验单元、电子电路实训单元；防反接设计，能够实现短路保护及自动恢复功能；

2、配套使用的单元电路模块尺寸约150×125mm，每个模块正面有中英文标识，反面工程塑料开模底盒无缝保护，单元电路模块底盒采用透明亚克力，防尘防潮。配有4个专用供电及固定插座，与实验挂箱配套使用，外观精美而耐用；
3、单元电路模块上集成两种供电方式，确保单元模块既可以安装在实验箱上使用，通过实验箱底板进行供电，又可以脱离实验箱底板，通过外部供电独立进行实验；
4、主要由实验箱主体、实验模块搭建组成，实验箱主体采用高密度复合材料、铝合金包边、不锈钢铰链铆接而成，实验箱主面板才用优质PCB材质。
★二、实验资源
1、电源输入：AC220V±10%50Hz
2、电源输出：
1）提供直流电源输出：-5V/0.2A~+5V/0.2A可调， -12V/0.2A~+12V/0.2A可调，固定电源+12V/1A，-12/1A,+5V/1A，-5V/1A；设有短路保护自动恢复功能；
2）提供交流电源AC15V，AC7.5V，AC0V；
3）信号源（函数发生器）：
幅度连续可调信号源，可输出三角波、方波、正弦波，频率范围10Hz~100KHz；
提供正负输出单次脉冲（脉冲信号发生器）：
提供正负脉冲输出，每按一次输出一个正负脉冲；
4）提供三态逻辑测试笔：
可测量和显示TTL电平的高电平、低电平和高阻态；
3、提供12V/5W灯泡负载一个；
4、提供200欧/2W功率电阻一个；
5、提供12V/1.2W直流电机负载一个；
三、实验模块
①　DIP拓展电路一
模板上具有电源供电指示及供电单元、2组14脚锁紧插座，方便扩展使用各种数字芯片，拓展实训内容。
②　DIP拓展电路二
模板上具有电源供电指示及供电单元、1组20脚锁紧插座，军品圆孔型直插式IC插座，方便扩展使用各种数字芯片，拓展实训内容。
③　DIP拓展电路三
模板上具有电源供电指示及供电单元、2块400孔面包板，提供16路单排插座转镀金台阶插座电路，方便扩展使用各种数字芯片，自由搭建实验电路，拓展实训内容。
④　逻辑电平输出电路
模块上具有电源供电指示及供电单元、2组TTL三态输出电路单元（带三色指示灯）、16路TTL电平输出单元（带三色指示灯）、16路带驱动TTL电平指示单元（三色指示灯），提供实验所需各种逻辑电平资源。
⑤　LED显示电路模块
模块上具有电源供电指示及供电单元、共阴数码管单元、共阳数码管单元、8*8LED点阵单元，6组LED数码管及配套驱动显示单元，可在模块上完成各种LED基础显示实验及数字时钟实验。
⑥　数电选配芯片套件
提供1套实验所需各种数字逻辑芯片，满足常规数字电路实验和学生自行创新实验的需求。
★四、电子实训创新教学与管理模块-元器件检测模块
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡器为整个实验室配置1套。
五、配置表

序号	名称	规格	数量	备注
1	实验台		1台
2	实验桌		1张
3	学生凳		2张
4	实验专用导线		1套
5	实验指导书		1套
（一）模拟电路实验模块
1	DIP拓展电路一		1块
2	DIP拓展电路二		1块
3	DIP拓展电路三		1块
4	逻辑电平输出电路		1块
5	LED显示电路模块		1块
6	数电选配芯片套件		1块
（三）配套教学资源			共1套	附件

六、实验内容
数字电路部分
实验一数字电路实验基础
实验二集成逻辑门电路的逻辑功能
实验三组合逻辑电路的分析
实验四数据选择器
实验五小规模组合逻辑电路的设计
实验六中规模组合逻辑电路的设计
实验七触发器
实验八同步时序逻辑电路的分析
实验九中规模集成时序逻辑器件的应用
实验十同步时序电路的设计
实验十一序列信号发生器
实验十二数字钟
