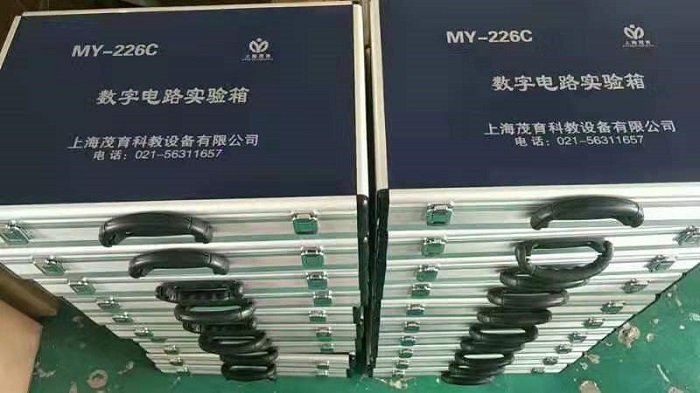

MY-226C数字电路技术实验箱

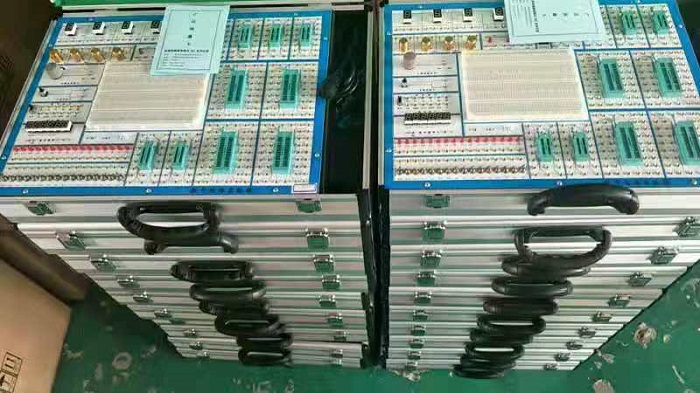

数字电路技术实验箱-的主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。该实验箱使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。
二、实验箱组成：
1、工作电源：交流输入：220V±10% ，50HZ
    直流输出：±12V/0.2A 、 5V/2A
2、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
3、连续脉冲，输出均为TTL电平：
    固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；
4、六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）
5、逻辑电平的输入与显示：
    A、十六位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
    B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
6、数码管显示：6位由八段LED数码管组成的BCD码译码显示电路；
7、时序发生器及启停控制电路。
8、台湾产面包板二块(1600孔)
9、20芯锁紧插座2只，40芯锁紧插座2只，16芯锁紧插座4只。
10、各阻值电位器2只。
三、推荐实验项目：
1、TTL集成逻辑门的参数测试与使用
2、CMOS集成逻辑门的测试
3、门电路的逻辑功能实验
4、常用组合逻辑功能器件的测试
5、数据选择器及其应用
6、血型关系检测电路和表决电路
7、RS触发器的功能与测试
8、JK触发器逻辑功能及主要参数测试
9、移位寄存器的功能测试
10、十进制计数器（CMOS）
11、异步计数器
12、同步计数器
13、计数、译码、显示电路实验
14．555集成定时器及应用
15、序列检测器
16、数-模转换器
17、追随比较型A/D转换电路
18、人工控制交通灯控制器
19、汽车尾灯控制电路
20、数字钟电路的设计
21、时序电路测试及研究
22、波形产生及单稳态触发器
23、A/D 转换电路
24、D/A转换电路
