MYMD-16A模拟电子线路综合实验实训装置

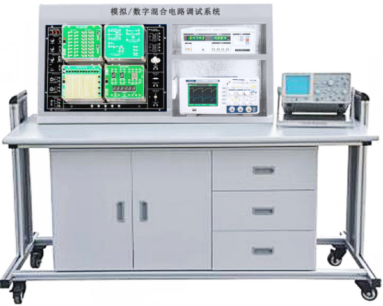

（参考图）

一、产品概述
1、模拟电子线路综合实验实训装置，模拟电子线路综合实验实训设备，模拟电子线路综合实验实训台采用模块化设计，包含模拟电路实验单元、电子电路实训单元；防反接设计，能够实现短路保护及自动恢复功能；

2、配套使用的单元电路模块尺寸约150×125mm，每个模块正面有中英文标识，反面工程塑料开模底盒无缝保护，单元电路模块底盒采用透明亚克力，防尘防潮。配有4个专用供电及固定插座，与实验挂箱配套使用，外观精美而耐用；
3、单元电路模块上集成两种供电方式，确保单元模块既可以安装在实验箱上使用，通过实验箱底板进行供电，又可以脱离实验箱底板，通过外部供电独立进行实验；
4、主要由实验箱主体、实验模块搭建组成，实验箱主体采用高密度复合材料、铝合金包边、不锈钢铰链铆接而成，实验箱主面板才用优质PCB材质。
★二、实验资源
1、电源输入：AC220V±10%50Hz
2、电源输出：
1）提供直流电源输出：-5V/0.2A~+5V/0.2A可调， -12V/0.2A~+12V/0.2A可调，固定电源+12V/1A，-12/1A,+5V/1A，-5V/1A；设有短路保护自动恢复功能；
2）提供交流电源AC15V，AC7.5V，AC0V；
3）信号源（函数发生器）：
幅度连续可调信号源，可输出三角波、方波、正弦波，频率范围10Hz~100KHz；
提供正负输出单次脉冲（脉冲信号发生器）：
提供正负脉冲输出，每按一次输出一个正负脉冲；
4）提供三态逻辑测试笔：
可测量和显示TTL电平的高电平、低电平和高阻态；
3、提供12V/5W灯泡负载一个；
4、提供200欧/2W功率电阻一个；
5、提供12V/1.2W直流电机负载一个；
三、实验模块
①　晶体管放大电路一
模块上具有电源供电指示及供电单元、晶体管放大单元模块电路，可完成单管放大电路实验、两级放大电路实验、负反馈放大电路实验等试验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
②　晶体管放大电路二
模块上具有电源供电指示及供电单元、差分放大电路、场效应管放大电路，可完成场效应管放大电路实验以及差动放大器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
③　波形发生电路
模块上具有电源供电指示及供电单元、波形发生电路，可完成RC正弦波振荡器实验、LC正弦波振荡器等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
④　集成运放电路
模块上具有电源供电指示及供电单元和集成功放放大电路实验内容等，同时模块还提供各种实验中所需要的电阻、电容、二极管等常用元器件以满足实验需求。
⑤　功率放大电路
模块上具有电源供电指示及供电单元、功率放大电路，可完成OTL功率放大电路、集成功率放大电路等实验内容，实验电路通过开关切换即可完成不同实验电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑥　直流稳压电源电路
模块上具有电源供电指示及供电单元、整流电路、输入滤波、输出滤波、可调集成稳压、二极管稳压、晶体管串联稳压、晶闸管可控整流、固定集成稳压电路，可完成各种稳压电路实验内容。
★四、电子实训创新教学与管理模块-元器件检测模块
（1）印刷线路板为单层印刷电路板，印刷线路板厚度为2mm，每块印刷线路板四个角上有4mm镙丝固定孔。
（2）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽3mm，器件装在反面, 正面用镀金接线孔引出。
（3）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式RFID读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。
（4）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的E、B、C三个极任意接到编号为1、2、3的三个引出点上。
注：（5）RFID读卡器为整个实验室配置1套。
五、配置表

序号	名称	规格	数量	备注
1	实验台		1台
2	实验桌		1张
3	学生凳		2张
4	实验专用导线		1套
5	实验指导书		1套
（一）模拟电路实验模块
1	晶体管放大电路一		1块
2	晶体管放大电路二		1块
3	波形发生电路		1块
4	集成运放电路		1块
5	功率放大电路		1块
6	直流稳压电源电路		1块
（三）电子实训创新教学与管理模块-元器件检测模块			1块
（四）配套教学资源			共1套	附件

六、实验内容
模拟电子实验
实验一常用电子仪器的使用
实验二单管放大电路的测量
实验三　场效应管放大器
实验四　负反馈放大器
实验五　差动放大器
实验六集成运放基本运算电路
实验七集成运放比较器
实验八集成运算放大器的有源滤波器
实验九 RC正弦波振荡器
实验十　LC正弦波振荡器
实验十一　低频功率放大器（Ⅰ）─OTL 功率放大器
实验十二　低频功率放大器（Ⅱ）─集成功率放大器
实验十三　集成稳压器稳压电源
实验十四串联型晶体管稳压电源
