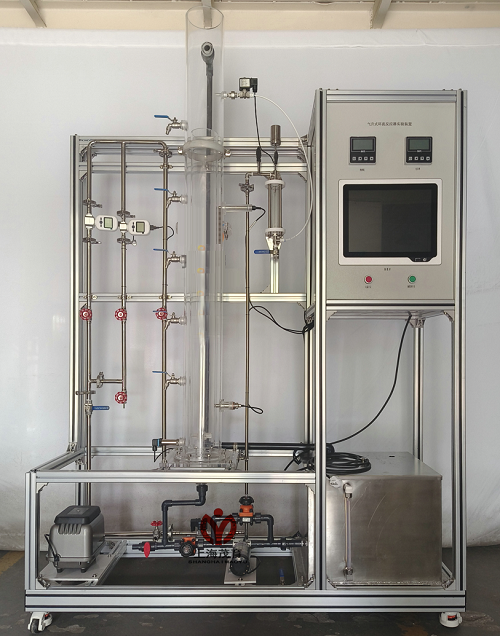

MYHG-5B气升式环流反应器实验装置

一、气升式环流反应器实验装置--主要技术参数
1、气升式环流反应器：尺寸≤φ200×2000mm、δ=8mm优质透明有机玻璃，中间安装中心气升管，底部设有圆形气体分布器。
2、水泵：额定流量≥12L/min，扬程≥8m，功率≤90W。气泵：功率≥800W，最大压力0.04MPa，最大排气量85L/min。在线流量测量：气体流量：0.4-4.0m3/h，精度0.5级，数量1个。在线压力测量：压力传感器，量程0-0.25MPa，精度0.25级，数量1个。示踪剂25mL/次。
3、电导仪：0～2000μs/cm，在线检测液体电导率。R485通讯接口转换，标准MODBUS通讯协议。
4、测氧仪：在线检测液体溶解氧，485通讯接口转换，标准MODBUS通讯协议。饱和度：0.1~400%，浓度：0.1～45.0mg/L,ppm，精度±1%。
5、配水箱：尺寸≥500×400×450mm，不锈钢316L。
6、中央处理器（PLC控制器）：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
7、流量、压力智能显示系统1套：采用先进模块化设计，测量精度0.25级。带RS485通讯功能。
8、显示终端：采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。
9、额定电压：220V，总功率：1.5kW。外形尺寸：1600×600×2000mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
10、0.1-1m³的气体质量流量计还有增加采集的模拟量模块一套
11、软件组成：模拟模块：16位分辨率，RS485通讯模式。功能：流量、压力、电导率、氧浓度、COD等模拟量信号采集与历史数据记录。配数据采集软件一套，在线工业组态软件一套。
二、主要配置：
环流反应器1套、空气泵1台、磁力泵1台、原料槽1个、产品槽1个、压力传感器1个、流量传感器1个、电导率仪1台、测氧仪1台、阀门5个、管道1件、高品质铝合金型材框架及控制柜1套。

友情提示：
1、设备验收：各采购单位收货时请检查气升式环流反应器实验装置的货品外观，核实气升式环流反应器实验装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供气升式环流反应器实验装置使用说明书和质保期，在质保范围内提供对气升式环流反应器实验装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的气升式环流反应器实验装置选型错误或设备购买数量错误，造成气升式环流反应器实验装置的退换货要求，将不被接受；
4、设备货期：对气升式环流反应器实验装置的发货期为参考值，如您需要了解气升式环流反应器实验装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对气升式环流反应器实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关气升式环流反应器实验装置的技术咨询；
