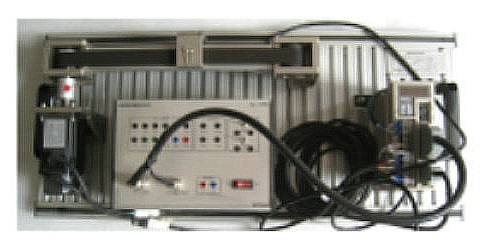

MY-20H伺服运动控制实训装置

伺服运动控制实训装置采用台式结构，是一套工业自动化生产线小车运动控制过程的缩微模型，本装置采用伺服丝杠传动系统，实现传动和定位要求。造型精美、体积紧凑、重量轻、坚固耐用，采用伺服电机控制高质量驱动方案，有力保证系统稳定、精密和快捷响应能力。行程范围400MM，装有3传感器反馈控制，能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。
一、技术参数
1、电源：单相AC220V、50Hz
2、功率：不小于400W
3、尺寸：不小于600*400*220mm
二、设备结构：
机座采用铝合金材料，坚固耐用，并配备把手，能够满足经常搬动的要求；
电机及配套驱动器功率≥0.4KW，传动部分采用滚珠丝杠，配备高精度旋转编码器，能够进行速度、位置控制的相关实验，滚珠丝杠两端配硬限位开关以控制运动工作台的行程。
控制模块相关线路引出来，以便于PLC、单片机等编程控制。
三、部分实训项目：
1．机电设备的安装与调试
（1）传动装置同轴度的调整（2）丝杠的安装与调整
（3）搬运设备安装与调试
2．电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写
（2）电动机调速控制电路的连接与程序编写
3．自动控制系统的安装与调试
（1）传感器的安装与调试（2）丝杠输送检测的自动控制
（3）机电一体化的自动控制（4）PLC控制系统的安装与调试
（5）自动生产线的安装与调试
4．可用于考核或技能竞赛，可考察的职业能力
（1）机械构件的装配与调整能力（2）机电设备的安装与调试能力
（3）电路安装能力（4）电动系统的安装与调试能力
（5）机电一体化设备的控制程序的编写能力（6）自动控制系统的安装与调试能力
四、配置表：

名称	型号	数量	单位
机架	铝合金材料	1	套
交流伺服电机	0.4KW	1	只
伺服电机驱动	电源电压DC48V,额定功率0.4kW	1	只
电感传感器	LJ8A3-2	2	只
其它小配件	满足本货物使用要求之规格	1	套
滚珠丝杆	光轴直径：12mm 往复精度≤0.03mm 承重负载：水平≤40kg，垂直≤15kg	1	套
编码器		1	只

友情提示：
1、设备验收：各采购单位收货时请检查伺服运动控制实训装置的货品外观，核实伺服运动控制实训装置的数量及配件，拒收处于受损状态的伺服运动控制实训装置；
2、设备质保：茂育将为各采购单位提供伺服运动控制实训装置产品说明书内的质保条件和质保期，在质保范围内提供对伺服运动控制实训装置的免费维修，超出条件承诺时提供对伺服运动控制实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的伺服运动控制实训装置选型错误或购买数量错误，造成伺服运动控制实训装置的退换货要求，将不被接受；
4、设备货期：对伺服运动控制实训装置的发货期为参考值，如您需要了解伺服运动控制实训装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对伺服运动控制实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关伺服运动控制实训装置的技术咨询。
