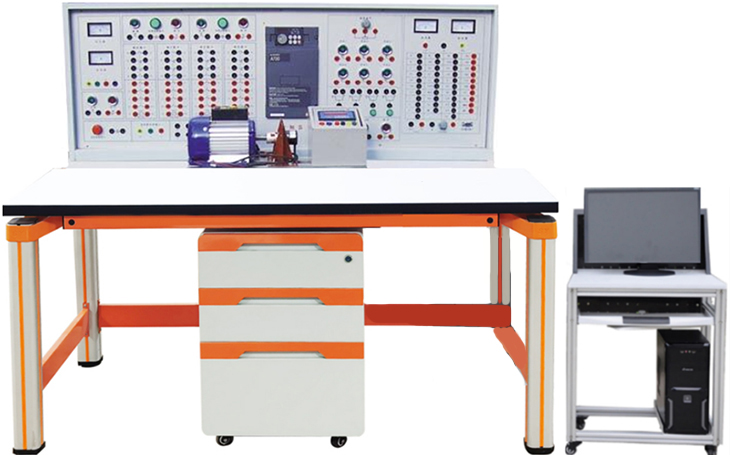

MY-24A变频调速实训装置

变频调速实训装置-简介
变频调速技术实训装置、驱动技术实训室设备是电气工程系重点专业实训室，变频调速实训装置面向计算机控制、电气自动化、船舶电气技术专业服务。变频器实训台能够模拟实际的工业控制系统。每台变频器装置主要由变频器周围元器件组成，通过实训，学生可以了解变频器的结构、安装及接线的基本知识，学习变频器的参数设定和操作方法、控制回路接线端子的设置、接线及智能化功能。变频器维护等知识。
一、概述
MYDJ-04 变频调速技术实训装置是在总结当前变频调速实训教学设备的基础上，推出的一款先进的变频调速装置，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的西门子G120变频器，带有RS485通信接口。附加操作面板，实训台可完成"变频调速技术"课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10%50Hz
2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)
3.装置容量：＜1KVA
4.重量：＜110Kg
5.外形尺寸：1550mm×700mm×1300mm
6.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置组成
实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1.交流电源控制单元
380V交流电源U、V、W输入熔断器（采用RT28-32 3P熔断器）经空气开关后给装置供电，三只LED数字电压表，用来观察三相线电压监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护；三相四线输出插座2只，220v市电插座2只供仪器使用。
2.直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。
3.继电接触实训组件
提供交流接触器3只、时间继电器1只，以上器件所有端子均已引至面板上，完全由操作者自由布线，实训特点明显。
4.变频器实训模块
西门子G120系列变频器，单相220V交流供电，输出功率0.75kW。集成RS485通讯接口，提供操作面板及通信接口模块；具有线性V/F控制、平方V/F控制、可编程多点设定V/F控制，磁通电流控制、直接转矩控制、网络控制等工作模式；≥6路数字量输入/2路继电器输出，≥2路模拟量输入/2路模拟量输出；具备过电压、欠电压保护；变频器、电机过热保护；接地故障保护，短路保护等保护功能。通过以太网可与智能控制主机通信控制，主机要求具有数字量30路、模拟量3路，具备以太网、485通信功能。
（二）三相鼠笼异步电机：交流380V/△
（三）电机导轨及光电编码器一套
（四）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
（五）每个实验台上配有一个主机模块和多个实验模块组成。
（六）平台采用采用博图V14软件辅助教学:博图V14软件为控制器、HMI和驱动系统提供了标准化的操作概念，支持共享数据存储和数据一致性(如组态、通信和诊断期间)，并提供有强大的自动化对象库。TIA博途V14工程简便，便于完全访问整个数字化、自动化解决方案，支持数字化规划、一体化工程和透明操作；集成S7-300系列PLC编程环境、S7-400系列PLC编程环境、S7-1200系列PLC编程环境、S7-1500系列PLC编程环境、KTP700 BASIC系列触摸屏开发环境，集成工艺轴调试面板、PID调试面板，实现程序的下载、上载、监视、程序密码设置、指令和指令块均支持拖拽、支持符号寻址编程、符号寻址访问等功能。
四、实训项目
（一）继电接触控制实训
1.三相异步电动机点动控制和自锁控制
2.三相异步电动机Y/△换接启动控制
3.三相异步电动机联锁正反转控制
4.三相异步电动机延时正反转控制
（二）变频控制实训
5.变频器功能参数设置与操作
6.变频器报警与保护功能
7.多段速度选择变频调速
8.外部端子点动控制
9.外部端子遥控控制
10.控制电机运行时间操作
11.控制电机正反转运动控制
12.电压/电流监视器信号输出及显示
13.瞬间停电变频器参数设定
14.外部模拟量（电压/电流）变频调速
15.基于变频调速的以太网通信
16.基于三角波的变频调速控制
17.三相异步电机的变频调速
