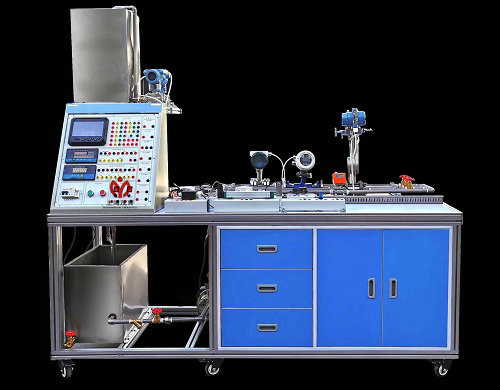

MYR-53热工自动化仪表实训装置

热工自动化仪表实训装置-产品概述：
热工自动化仪表实训装置的设计结合了目前大中专院校《化工测量及仪表》、《检测技术及仪表》、《热工自动化及仪表》、《非电量测量与控制技术》、《过程控制》等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关化工仪表及自动化的基本知识，对有关仪表的安装、调试及使用有一定的了解，并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。
二、功能：
1、演示测量仪表的组成及种类，了解测量及测量误差的基本概念，测量的一般方法，表示方法和误差的处理方法，以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系，感受被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换，使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。
2、在仪表使用过程中，所有仪表都采用高精度仪表，可独立实现P单独调节设定,I的单独调节设定，D的单独调节设定单独调节设定，流量准确，
三、技术参数：
1、工作电源：单相交流220V±10% 50HZ
2、工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜3kVA
4、测参数据：压力、温度、流量、液位测量仪表。
5、外形尺寸：2000×800×1600mm
6、框架材质：4040铝形材结构
三、装置组成：
测量系统由四个基本环节组成：传感器、变换器或变送器、传输通道和显示装置等组成。
1、主休框架使用4040铝材结构，桌面采用欧标2080铝材面板。面板上的导流水槽可以流出在实训过程中的流出来的水.整体使用蓝白搭配
2、上水箱采用不锈钢制作，安装有尺度水位机，高度水位传感器，水位压力传感器。水箱上设计满水溢流口，当实训过程中上水箱水满时，水会自动流出，再进入循环水箱。
3、管道系统：采用不锈钢管，套丝连接，用专用的金属管夹固定。管道上提前安装有孔板流量计、电磁流量计、涡轮流量计、比例积分调节阀，压力传感器。
4、传感器固定有桌子面板上，可直观观察、折装，可用A1连接线直接插入，在万能输入仪表上设定好对参数，直接读出参数数值
5、无纸记录仪表，彩色7寸6路成采用万能输入，4-20MA、pt100、0-50V、0-10V、0-10MA、cu50、E热电偶、K热电偶等市场上主流的大部分传感器、变送器，温度电阻。
6、比例调节阀：4-20MA输入，输出4-20MA,+24V安全电压，设备上标配有标准的485通信协议
7、控制仪表：使用过程中，所有仪表都采用高精度仪表，可独立实现P单独调节设定,I的单独调节设定，D的单独调节设定单独调节设定，流量准确,输入输出4-20MA.
8、所有仪表设备上标配有标准的485通信协议，可方便学生二次开发.
9、孔板流量计，配套套有三板阀组，能独立演示孔板流量计的使用。
10、水系统采用独特的水管接头直插式结构，方便拆除和连接，采用异程连接方式。
四、特点：
1、系统通过产品说明、零件展示、装配演示、原理展示四个方面，讲述了霍尔位移传感器、霍尔转速传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K型热电偶、E型热电偶、PT100铂电阻等17个常用传感器。
2、零件展示：单独展示传感器的各个组成元件，观察零件的结构、材质以及材质类型。
3、装配演示：以真实的形式展示传感器的装配过程，让学生直观了解传感器的组成结构和
4、装配方法。具有快速装配、装仪表密码输入，调节厂家系数等功能。
5、原理展示：通过位移测量、振动测量、转速测量、环境测量等具体应用实例来展示传感器的基本原理，并可动态显示实验结果，以此加深学生对传感器的了解。
6、可以在仪表上修正传感器读出来的数值，可利用工厂密码进入仪表系统，修改仪表出厂值。
五、实训功能
1、能实现传感器的认知；
2、能实现离心泵的工作原理及特性认识；
3、能实现电动调节阀的工作原理及特性认识
4、能实现智能调节仪的认识和使用
5、能实现流量积算仪的认识和使用
6、能实现无纸记录仪的认识和使用
7、能实现涡轮流量计的工作原理认识和校验
8、能实现电磁流量计的工作原理认识和校验
9、能实现孔板流量计的工作原理认识和校验
10、能实现差压变送器的工作原理认识和使用
11、能实现扩散硅压力传感器的工作原理认识和操作
12、能实现扩散硅液位传感器的工作原理认识和校验
13、能实现电容式液位传感器的工作原理认识和校验
14、能实现差压液位传感器的工作原理认识和校验
15、能实现Pt100铂热电阻的工作原理认识
16、能实现平衡电桥的工作原理认识
17、能实现T型热电偶的工作原理认识
18、能实现半导体热敏电阻的工作原理认识
19、能实现传感器的零点和迁移的认识
20、PID调节实验原理

友情提示：
1、设备验收：各采购单位收货时请检查热工自动化仪表实训装置的货品外观，核实热工自动化仪表实训装置的数量及配件，拒收处于受损状态的热工自动化仪表实训装置；
2、设备质保：茂育将为各采购单位提供热工自动化仪表实训装置使用说明书和质保期，在质保范围内提供对热工自动化仪表实训装置的免费维修，超出条件承诺时提供对热工自动化仪表实训装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的热工自动化仪表实训装置选型错误或热工自动化仪表实训装置购买数量错误，造成热工自动化仪表实训装置的退换货要求，将不被接受；
4、设备货期：对热工自动化仪表实训装置的发货期为参考值，如您需要了解热工自动化仪表实训装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对热工自动化仪表实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关热工自动化仪表实训装置的技术咨询；
