主页 > 产品介绍 > 消防实训室设备 > 室内给排水备安装与控制实验装置 2025-04-27

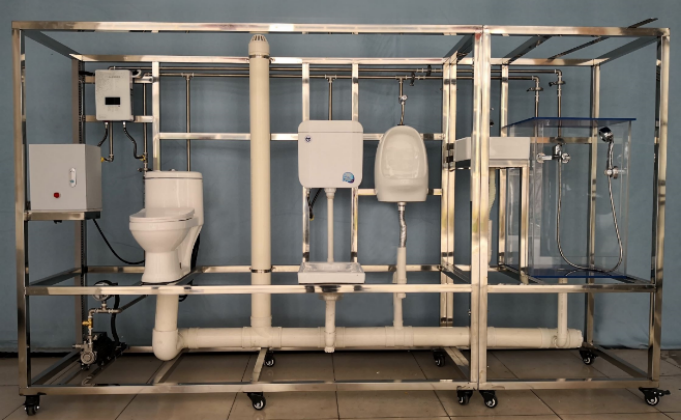

MYLY-33A型室内给排水备安装与控制实验装置

一、室内给排水备安装与控制实验装置-实验目的
1.给排水设备安装教学演示；
2.配备卫生间给水排水管道系统、水泵、电路控制系统等，能够进行动态演示。

二、技术参数
1.故障设置：演示水循环，排水给水，管道安装等；
2.工作电源220V、安全保护：具有接地保护、漏电保护、过流保护；
3.电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧、阻燃自熄等特点；
4.装置外形尺寸：3500mm×700mm×1900m。
三、主要配置
  1.淋浴房：
主要由透明有8MM机玻璃构成，里面装配花洒水龙头。
  2.卫生室：
由洗脸盘、大便器、小便器、蹲便器各一套知名品牌陶瓷卫浴组成。
  3.排水系统：
由排水管道和水处理单元等组成。排水管路主要采用UPVC 管进行设计，可进行UPVC 管的切割、粘接、安装和通水试验操作。
  4.冷水给水系统：
主要有给水箱、给水泵、给水管道、压力变送器、流量计、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢的切割、安装和通水试验操作；通过转子流量计可以完成用水量的计量。
  5.热水给水系统：
主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可，可对锅炉进行温度调节控制操作。
6、供水管道系统：
主要由PVC管道、PPR管道、不锈钢管道、组成。可进行PVC、PPR 、不锈钢管道管的切割、熔接、安装和通水试验操作。
四、实验台控制智能模块（
本模块可控制整机工作环境，确定系统的工作稳定，可保护学生的实训时的稳定和安全，关键时可切断总电源。：
1)、智能模块模块可检测、监控装置系统的交流电源的电压，在测量过压时，设备过载保护、能够采集被监控设备交流电源的电流值，在测量过流值时，设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时，设备过载保护
2）、软件平台：
电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。
3）、工作电源额定电压AC220V、功耗正常监视状态≤2W 报警状态≤2.5W、
4）监控报警过压（115%）、欠压（80%）过流、电流（50~1000mA）。
5）、温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。
6）电流检测通道：1路、电压检测通道：3路。
7）报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A、
8）通讯接口   通讯/GPRS通讯(选配)有效通讯距离≤1km.
9)、通过手机可下载APP软件控制系统，或者电脑通过软件监控，
10)、传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同，多咯温度传感器使用的是100K特性的热敏电阻.
11）功能显示：可显示电压、电流、功率

友情提示：
1、设备验收：各采购单位收货时请检查室内给排水备安装与控制实验装置的货品外观，核实室内给排水备安装与控制实验装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供室内给排水备安装与控制实验装置使用说明书和质保期，在质保范围内提供对室内给排水备安装与控制实验装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的室内给排水备安装与控制实验装置选型错误或设备购买数量错误，造成室内给排水备安装与控制实验装置的退换货要求，将不被接受；
4、设备货期：对室内给排水备安装与控制实验装置的发货期为参考值，如您需要了解室内给排水备安装与控制实验装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对室内给排水备安装与控制实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关室内给排水备安装与控制实验装置的技术咨询；

MYLY-33A型室内给排水备安装与控制实验装置
