MYLYX-01B型综合布线及网络通信系统实训装置

一、设备概述：

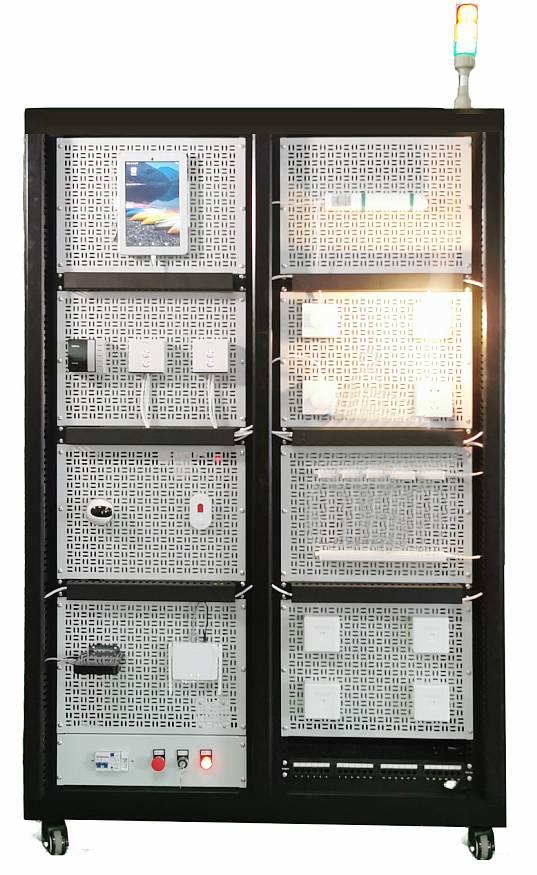

综合布线及网络通信系统实训装置由高级铝型材支架、开放式标准19″机架、网孔挂板、网络设备、辅材及工具六部分组成。
1、设备以清晰合理的结构的系统，按综合布线系统的国际标准，从综合布线工程技术基本概念出发，学生通过这套装置上的实际操作训练，可迅速掌握综合布线的设计施工技术、工程管理技术、网络测试技术、验收及维护的的全部技能。并围绕工程实践中的具体案例进行实训，有效提高网络布线设计和施工实践能力。
2、系统装置包括“计算机网络压接线实验装置”和“网络线制作与测试实验装置”，首先可通过实验部分学会基本的RJ45网络跳线、网络配架、通讯配线架（110语音）的各种压线训练及检测，掌握基本技能后即可进行实训操作。实训操作时，还需要学生自主设计一个方案，并对其场所设定PVC线槽的走位及单个面板信息口的数量及需要预定的语音口。并通过管理间的跳线进行合理的分配。6U机架式带彩色LED色块显示功能的网络压接线实训测试仪（彩色LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。彩色LED显示功能的网络跳线检测及故障演示仪1台，对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块，直观持续显示连接状况和线序，分为32组共有64个发光色块灯，并设有线缆类型、组别、故障类型提示灯，可快速同时检测出4根跳线压接情况。故障模拟演示功能，设置6组（正确、反接、跨接、断路、交叉、短路）常见网络布线正确与故障类型。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
二、技术指标：
1、电源输入：单相三线 AC220V 50Hz；
2、整机功耗：≤0.2KW；
3、外形尺寸：1300mm×800mm×1880mm（长×宽×高）。
三、主体配置：

序号	器件名称	数量	单位
1	标准工业铝型材支架	1	台
2	开放式机架	1	套
3	网孔板	4	块
4	桥架	1	条
5	8 口工业 PDU 电源 1 套	1	个
6	110式100回线架	1	个
7	理线架	3	个
8	RJ45 24口网络配线架	2	个
9	电话交换机	1	台
10	电话机	2	台
11	24口网络交换机	1	台
12	光纤收发器	1	个
13	光纤	1	条
14	托架	3	个
15	1U封板	6	个
16	单位网络信息面板	4	个
17	两位网络信息面板	7	个
18	RJ45插座模块	18	个
19	明装86底座	8	个
20	暗装86底座	3	个
21	4对110转RJ45跳线	10	条
22	1对110转1对110跳线	10	条
23	5e UTP RJ45 水晶头	20	个
24	5 UTP RJ11 水晶头	20	个
25	5类1对UTP电缆	10	米
26	5类4对UTP电缆	10	米
27	5类25对UTP电缆	5	米
28	线管	3	米
29	线槽	3	米
30	压线刀	1	把
31	110接线工具	1	把
32	压线钳	1	把
33	剥线外皮刀	1	把
34	网络压接线实训测试仪	1	台
35	网络跳线检测及故障演示仪	1	台
