MYLY-31B建筑电气安装与调试实训平台

一、建筑电气安装与调试实训平台-概述：
该设备是为职业教育培训机构研制的楼宇智能安防布线实训平台，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
二、结构与组成：
本实训平台采用模块化设计，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

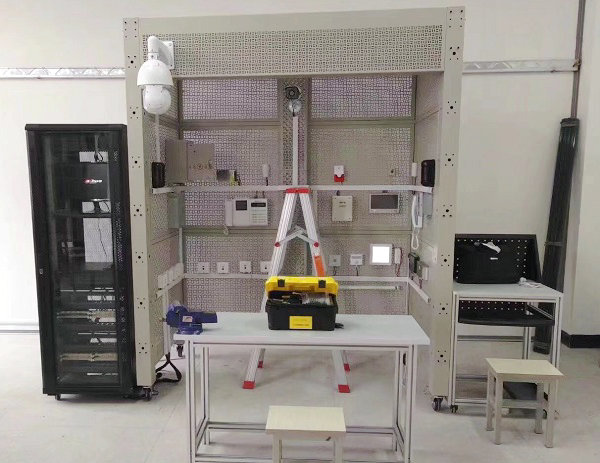

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为智能大楼（小区），实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
二、技术参数：
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：≤1.0kVA
4、外型尺寸：2006mm×1003mm×2310mm
5、安全保护：具有漏电压、漏电流保护，安全指标符合国家标准
三、建筑电气安装与调试实训平台-实训项目：
1、智能建筑安防布线的实施
2、对讲门禁系统安装、接线与调试
3、室内安防与周界防范系统安装、接线与调试
4、视频监控系统安装、接线与调试
5、巡更系统安装与调试系统运行维护
三、基本配置：
1、设备配置清单

序号	器材名称	器材规格或型号	数量	单位
1	建筑模型	由铝合金型材框架和安装布线网孔板组成，2006mm×1003mm×2310mm，分为智能大楼（小区）、管理中心，器件采用自攻螺丝和工程塑料卡件配合安装。	1	台
2	电脑桌	600mm×600mm×800mm（长×宽×高）	1	台
3	钢凳	Φ300mm×450mm（圆×高）	1	把
4	铝人字梯	900mm×250mm×1200mm（长×宽×高）	1	把
5	工程塑料卡件	20mm×10mm×11mm（长×宽×高）	300	个
2、系统配置：一、对讲门禁系统
序号	设备名称	设备型号(	单位	数量
1	管理中心机	ET-366G	台	1
2	欧式数码彩色可视室外主机	ET-366D08-1-ID	台	1
3	电源箱	ET-366P	台	1
4	联网器	ET-366W	台	1
5	多功能壁挂室内分机	ET-366M5-F	台	1
6	非可视壁挂室内分机	ET-366H2	台	1
7	层间分配器	ET-366FS2	台	1
8	非接触卡 ID	通用型	张	1
9	电插锁	通用型	只	1
二、安防系统
序号	设备名称	设备型号	单位	数量
1	8防区报警主机	238	个	1
2	烟雾探测器	LH-201	个	1
3	温感探测器	LH-94	个	1
4	门磁开关	HO-03	只	1
5	家用紧急求助按钮	HO-01	只	1
6	红外探测器	LH-902B	只	1
7	红外幕帘探测器	LH-901B	只	1
8	燃气探测器	LH-88	只	1
9	主动红外对射报警器	ABT-60	只	1
10	声光报警器	HC-103	只	1
三、视频监控系统
序号	设备名称	设备型号	单位	数量
1	高速球云台摄像机	SW-CW860SY	台	1
2	彩色枪型摄像机	SW-720A	台	1
3	红外摄像机	SW-631D2A	台	1
5	矩阵主机	ACES-8608	台	1
6	矩阵控制键盘	ACES-8603	台	1
7	19寸彩色显示器	AOC-19	台	1
8	17寸液晶监视器		台	1
9	硬盘录像机	海康威视DS-7808	台	1
10	硬盘	500G	只	1
11	安防控制箱	AC24V、DC12V/5A、DC18V/1.5A	台	1
12	视频线缆	SYV75-3	米	100
13	电源线	RVV2*0.5	米	100
四、巡更系统
序号	设备名称	设备型号	单位	数量
1	巡更棒	H5	台	1
2	巡更信息点		台	5
3	人员信息卡		台	2
4	巡更通讯线		根	1
5	巡更管理软件		套	1
3、工具及配件
序号	名称	内容
1	工具	包含小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。	套	1
2	耗材配件	包含PVC线槽、BNC视频接头、SYV75-3视频线、RVV2*0.5电源线等。	批	1
