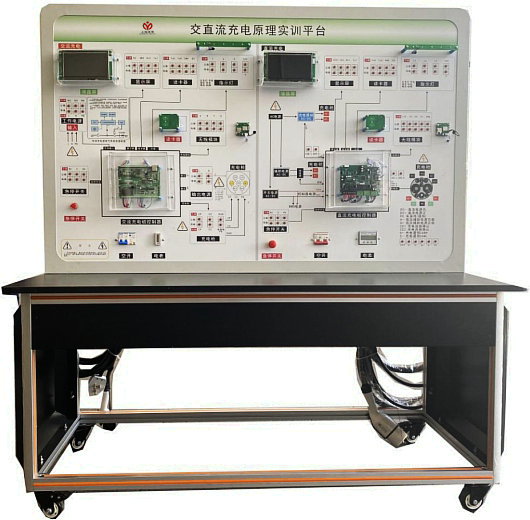

MYXNY-120E交直流充电智能实训装置

交直流充电智能实训装置-功能要求：
1、设备集成交流充电和直流充电设备装配与调试功能，可同时满足交流充电与直流充电桩装配、调试及检测练习和考核，可通过设备上触摸屏界面切换交流充电或直流充电。
2、设备集成IC刷卡及触摸显示屏，通过通讯总线与充电桩控制板进行通信连接。

3、人机交互，设备通过触摸显示屏进行人机交互，用户可通过人机交互界面控制交/直流充电功能，充电信息显示，充电模式切换，并且交流充电与直流充电模式界面分开。
参数设置功能：
参数设置应包括但不限费率设置、密码设置、充电时段设置、保护设置；
记录查询：记录查询应至少包括告警记录，充电记录、未结算记录、补扣费记录查询；
 记录清除功能；记录清楚应至少包括告警记录（告警记录应至少但不限急停故障，桩门开启，通信故障，连接故障，接地等故障），充电记录、未结算记录、补扣费记录查询等信息清除功能；
计费模式选择：系统因至少具备，自助充电、按电量模式、按时间模式、按金额模式等计费模式选择；
刷卡及充电显示：正常充电时，显示屏应具备刷卡启动方式选择，充电电压、充电电流、充电电量、充电时长等信息显示；
4、设备内部器件部件合理，方便拆装与检测，并且低压部分关键信号（如CC/CP,CC1,CC2，CAN通信等）可引出测量。
5、充电负载箱包含国标直流充电口与交流充电口，直流充电时能按照国标要求与充电桩进行通信，负载箱集成触摸显示屏，用于设置充电时负载电流大小，负载功率，负载温度等信息。
6、充电桩完成连线及调试后，充电桩插头连接配套负载端插座，即可验证接线的正确性。
7、充电桩有完善的安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，过温、短路、漏电、防雷等保护。
8、具有充电、急停按钮开关、门锁、连接确认检测、充电开门检测、充电枪锁止、充电温度检测等功能，全方位保证充电安全。
10、开放完整技术资料，包括装配连接电路图，实训指导书和相关软硬件资料。
二、充电桩技术参数要求：
1.交流充电技术参数：
输入电源： AC220V±15%  50Hz；
输出电压：AC220V±15%  50Hz  ；
输出功率： 7KW；
输出电流： 32A；
过流保护： 35.2A；
2.直流充电技术参数：
输入电源：AC220V±15%  50Hz；
输出额电压： 10-90V可调；
输出功率： 约800W；
输出电流：2-10A；
过流保护： 约20A；
3.其他参数：
漏电保护动作电流30mA；
电能表：2.0级多功能交流电能表；
工作环境：温度： -20℃～+50℃；
相对湿度： 5％～95％；
海拔高度：≤1000m ；
防护等级： IP54；
寿命： 不小于10000次；
充电方式：刷卡充电.
三、基本配置要求：
充电桩桩体，漏电保护开关，交流接触器、12V电源模块、5V电源模块、充电桩控制模块、LED指示灯、防雷模块、急停开关、LCD显示屏、交流电表、刷卡模块、交流充电枪、直流充电枪、AC/DC功能模块、门锁开关、直流充电继电器。
四、充电桩负载装置（交直流一体）：

4.1、功能特点：
（1）.负载箱安装有不小于7寸显示屏，具备插枪检测，连接慢充枪/快充枪后，显示屏自动跳转对应运行模式界面；可通过显示屏控制负载功率大小，具备慢充模式下CC,CP温度，充电电压，充电电流，充电功率等检测，快充模式下CC2,温度，充电桩电压，充电桩电流，充电功率，can通信状态，充电电压设定，充电电流设定等功能。
（2）.负载箱采用智能温控设计，当温度达到35℃智能开启散热风扇，当温度高于60度切断系统运行；当温度低于25℃关闭风扇；保证了设备的使用寿命与安全防护。
（3）.负载箱内置BMS模块，多路继电器，单相电表，实时控制和监测系统运行状态；当充电桩与负载设备没有通信与工作时；无法开启负载和自动关闭负载。
（4）.直流充电时，可模拟BMS设置当前充电电压，充电电流，负载功能大小。
4.2、设备技术参数：
外形尺寸：约600*740*900mm（长*宽*高 负载箱）；1.额定输入电压：交流充电AC 约220V；2.额定输入电压：直流充电DC 约10～90V；3.功率：≥7KW；4.交流充电电流：0～32A可调；5.直流充电电流：0～20A可调；6.控制方式：触摸显示屏控制；7.冷却方式：强制风冷+温度控制；8.保护功能：过温报警、过温保护；

---
