操作空调技能实训考核装置了解及掌握空调器制冷系统的检漏与故障

    夏天到来了，天气的炎热让人汗流浃背，为了生活质量提高，家家户户都有空调，使用空调的地方更是多不胜数。然而空调的长期使用会出现泄漏、故障等原因，让人们头疼不已，因此了解和学会日常的空调检漏、空调故障的维修似乎已经成每个家庭的必备课程。下面请大家跟着我公司的MYN-508M 柜式空调技能实训考核装置的讲解，来了解空调器制冷系统如何进行检漏的。

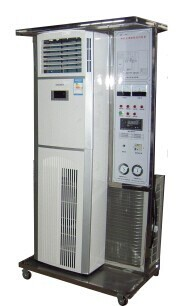

    我公司生产的MYN-508M 柜式空调技能实训考核装置采用真实空调为实训对象，可使学员能够真正地学到相应的技术技能，装置由金属支架、制冷系统、制冷系统流程板和智能排故系统四部分组成，在制冷系统流程板上配置相应的压力及温度表，可以直接观测到制冷系统的各点工作时的参数，通过分析参数,可以了解制冷系统的工作状态,提高学生对制冷系统的分析判断能力。 一、MYN-508M 柜式空调技能实训考核装置主要功能：
1．学习掌握柜式空调制冷系统及原理，可以更好的掌握维修技术。
2.学习掌握柜式空调控制电路的结构、组成及工作原理。
3.可设置13个故障点，学生可根据故障现象在故障检测板上进行检测和排除故障。考试系统有一台主控电脑控制所有故障点及设备运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、评分、打印等功能。
4.由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。
5.具有温度巡测功能，数码显示，温度巡测器可检测制冷制热实验设备的各关健部位的作温度，提供实验数据。可检测的关键点分别是：
1） 正常环境温度
2） 空调压缩机排气管
3） 空调压缩机回气管
4） 空调冷凝器排风口
5） 空调蒸发器出风口
6. 智能排故系统特点：
1) 计算机可以监控1-126台空调制冷制热智能考核台。
2) 已设置13个故障点。（并可以扩展故障点）
3) 具有发卷功能。
4) 具有收卷功能。
5) 具有单台试卷清零功能和全部试卷清零功能。
6) 具有自动检测各空调制冷制热智能考核台的通讯联机情况。
7) 可以生成学生个人成绩单。
8) 可以对学生考核情况进行统计、分析。
9) 可设置进入系统密码及修改密码。
10) 具有打印功能。
11) 具有答题次数限制功能
二、MYN-508M 柜式空调技能实训考核装置实训项目:
1)整流电路故障；
2)12伏电源电源电路故障；
3) 5伏电源故障 ；
4)室内温控探头不良；
5)室外温控探头不良；
6)遥控接收头损坏；
7)不制热 ；
8)不制冷；
9)室内风机损坏；
10)室外风机埙坏；
11)风机电容器损坏；
12)蜂鸣器故障；
13)风向调节失控。
三、如何对MYN-508M 柜式空调技能实训考核装置制冷系统进行检漏？
 ⑴手触油污检漏。
    空调器的制冷剂多为R22，R22与冷冻油有一定的互溶性，当R22有泄漏时，冷冻也会渗出或滴出。运用这一特性，用目测或手摸有无油污的方法，可以判断该处有无泄漏。当泄漏较少，用手指触摸不明显时，可戴上白手套或白纸接触可疑处，也能查到泄漏处。
⑵肥皂泡检漏。
    先将肥皂切成薄片，浸于温水中，使其溶成稠状肥皂液。检漏时，在被检部位用纱布擦去污渍，用干净毛笔沾上肥皂液，均匀地抹在被检部位四周，仔细观察有无气泡，如有肥皂泡出现，说明该处有泄漏。有时，需先向系统充入0.8-1.0Mpa(8-10kgf/cm2)的氮气。
⑶充压检漏。
    制冷系统已修理焊接后，在充注制冷剂前，最好在近下班时，充入1.5Mpa氮气，关闭三通检修阀（阀本身不能漏气）。待第二天上班，如表压没有下降，说明已修复的制冷系统不漏。如表压下降，则说明存在泄漏，再采用肥皂泡检漏法检漏。
⑷水中检漏。
     此法常用于压缩机（注意接线端子应有防水保护）、蒸发器、冷凝器等零部件的检漏。其方法是：对蒸发器应充入0.8Mpa氮气，对冷凝器应充入1.9MPa氮气（对于热泵型空调器，二者均应充入1.9MP氮气），浸入50度左右的温水中，仔细观察有无气泡发生。使用温水的目的在于降低水的表面张力，因为水的温度越低，表面张力越大，微小的渗漏就不能检测出来。检漏场地应光线充足，水面平静。观察时间应不少于30秒，工件最好浸入水面20厘米以下。浸水检漏后的部件应烘干处理后方可进行补焊。
⑸卤素灯检漏。
    火焰颜色变化从浅绿→深绿→紫色，渗漏量从微漏→严重渗漏。
⑹电子检漏仪检漏。
    检漏的主要部位是：压缩机的吸、排气管的焊接处；蒸发器、冷凝器的小弯头、进出管和各支管焊接部位：如干燥过滤器、截止阀各处、电磁阀、热力膨胀阀、分配器、储液罐等连接处。
    泄漏和堵塞的区别判断：泄漏处补漏，抽真空，重新灌注制冷剂后，空调器即可恢复制冷效果；如果是堵塞，即使加氟，空调仍不能制冷，压力也不正常。
