空调制冷制热实训设备解析对空调器制热系统故障如何进行检测

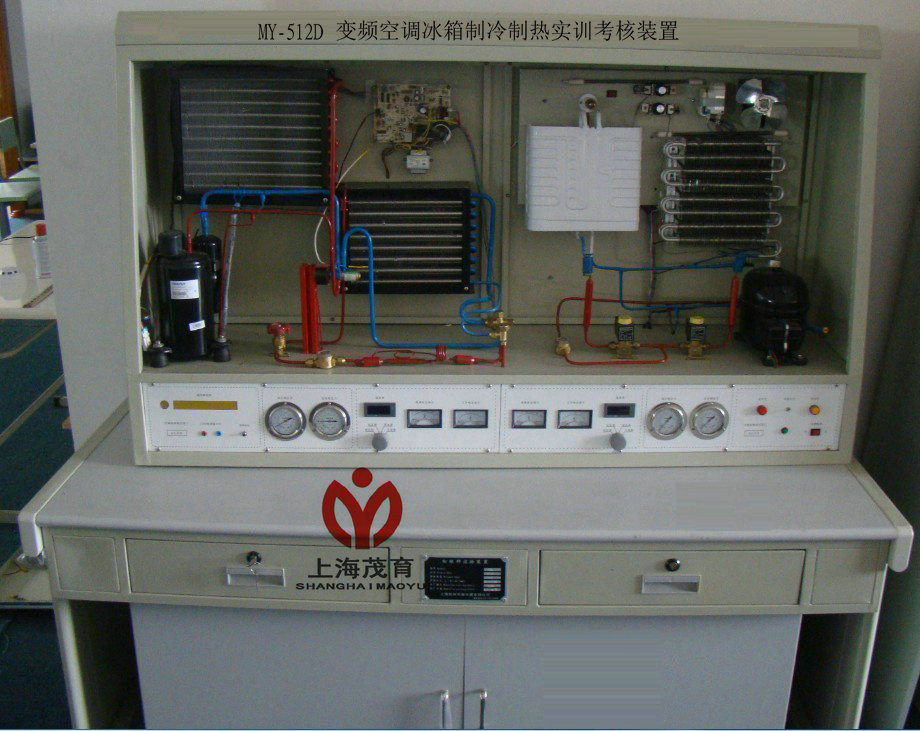

MY-512D 变频空调冰箱制冷制热实训考核装置是根据教育部振兴21世纪职业教育课程改革和教材建设规划要求,按照职业教育的教学和实训要求研发的产品。适合高职院校,职业学校的制冷技术、家用制冷设备原理与维修,冷库与冷藏技术、制冷设备维修工等教学实训装置。培养掌握空调与制冷技术相关专业理论知识和专业实践技能,从事空调、制冷设备、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
MY-512D 变频空调冰箱制冷制热实训考核装置也适合技工学校,职业培训学校,职教中心、制冷类专业《制冷设备维修工(初、中、高级)》、 《家用制冷设备原理与维修》、 《制冷空调装置操作安装与维修》、 《小型制冷与空调装置》等课程。
一、MY-512D 变频空调冰箱制冷制热实训考核装置特点:
1、系统集模拟空调、模拟冰箱与一体,采用真实的制冷机组,满足实际的教学要求。
2、该装置配置了2套系统,空调系统和冰箱系统,同时可满足对冰箱空调的实训操作考核的要求。
3、整体实训装置集空调、冰箱的制冷系统、电气控制系统、故障模拟系统于一体,系统真实完整,结构清晰、紧凑,与实际空调、冰箱制冷系统、电气系统一致。
4、实训装置直观展示了热泵型分体空调的系统结构、工作原理、可清晰的看到制冷循环系统结构和主要部件的实物,系统还配有交流电压表、交流电流表、温度表、真空压力表等。管路中还设有视液镜可观察制冷剂状态,高压管路为红色部分,低压管路为蓝色部分。
5、可模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故等。
二
、技术参数:
1、输入电源:AC220V±10﹪ 50HZ
2、装置容量〈1.2KVA
3、外形尺寸:1500MM*750MM*1700MM
4、制冷剂类型:空调 R22、 冰箱R600a
5、安全保护:具有漏电压、漏电流保护装置,符合国家安全标准。
三、装置的基本组成:
本实训装置主要由电源控制屏、实训桌、故障箱、测试箱等组成。
(一)MY-01电源、仪表控制屏
控制屏为铁质双层亚光喷塑结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:
1、交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只,测量范围0~250V,用于监测电网电压,交流电流表2只,测量范围分别为0~5A,0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制屏总电源,控制屏的供电由钥匙开关控制。
2、制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.1~0.9MPa、-0.1~1.5Mpa、-0.1~3.5Mpa,用于测量空调、冰箱系统的高、低压侧压力。
3、温度检测单元:提供三位半数字温度表2只,用波段开关切换,显示不同点的温度变化情况。
4、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
(二)MY-02实训桌
实训桌为铁质双层亚光喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造形美观大方;设有两个大抽屉,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。
(三)实训箱
1、故障箱
提供模拟空调与模拟冰箱故障箱各1个,提供常见的故障设置点,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。
四、实训项目
初级技工基本技能实训
1、制冷系统专用工具的基本操作
2、制冷系统管件焊接
3、制冷系统的检漏
4、制冷系统的抽真空与充注制冷剂
中级技能实训(设计、安装、调试及检修)
5、变频空调系统调试
6、直冷式电冰箱系统调试
7、间冷式电冰箱系统调试
8、冰箱制冷系统故障
9、变频空调制冷系统故障
10、电冰箱检测与故障分析
11、变频空调检测与故障分析
五、解析对空调器制热系统故障的检测
热泵型空调的制热系统与制冷系统基本一致,主要区别在于制冷剂气体流向相反,蒸发器转变为冷凝器,而冷凝器转变为蒸发器,气管压力由低压变为高压。一般情况下,如果制冷系统发生故障,制热时也不能正常工作。只要掌握了检修制冷系统故障的方法,制热系统故障也就迎刃而解了。但是,制热系统也有与制冷系统不相同的一面,如制热系统与制冷系统工况有所区别,节流元件不完全一致;制热系统增加了除霜装置;空调器室内进、出风温差也不相同等。下面重点讲述与制冷系统不同的方面。
1、检测热泵型空调器的制热系统
热泵型空调器制热正常时,出风口温度为36℃~45℃(室内风扇高速运转,室外温度为7℃),室内机进、出风温差应大于14℃,小于14℃为制热不正常,可以用手来感觉,也可以用温度计来测量。热泵型空调器工作在制热方式时,气管侧压力由低压转为高压,其压力在1. 5--2.1 MPa之间,如果超出此范围属不正常。
当制热效果不好或不能制热时,除了工作在制冷状态下出现的故障外,还有以下原因。
(1)电磁换向阀不能换向或换向不完全
①换向阀电磁线圈无电压(用万用表对电路进行测量,可以确定是否有电压)。
②换向阀电磁线圈烧坏(通过用万用表测量其导通与否)。
③四通换向阀阀体内活塞上的泄气孔堵塞。
④四通换向阀上的毛细管堵塞。
⑤四通换向阀与电磁导向阀相通的右气孔关闭不严。
制冷系统泄漏或压缩机性能不好,排气压力低也可以导致电磁换向阀不能换向或换向不完全。当排除系统泄漏、堵塞或压缩机故障后,一般可以确定故障在电磁换向阀。
(2)检测节流元件

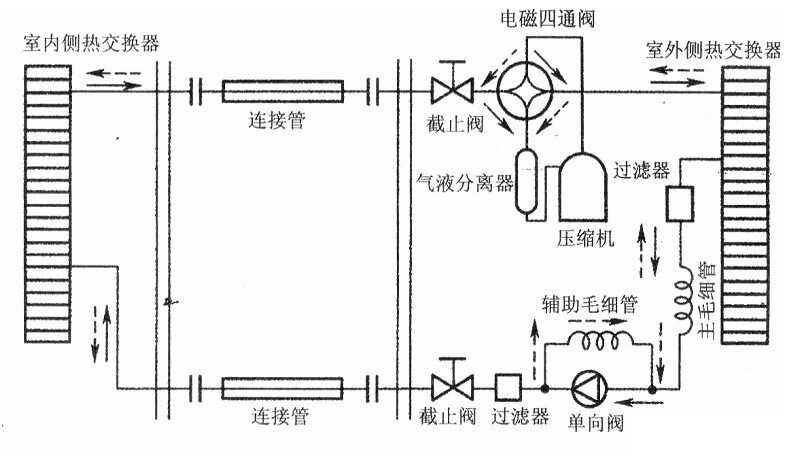

如下图所示。热泵型空调器的制热工况与制冷工况不同。制热时,为了从室外低温状态下获取更多的热量,需要室外热交换器(蒸发器)温度更低,因此要增大系统高、低压压差,在主毛细管的基础上又增加了辅助毛细管。制冷时,单向阀将辅助毛细管短路,只有主毛细管起作用。当只有辅助毛细管堵塞时,制冷可以正常进行,制热气路不通,不能制热。

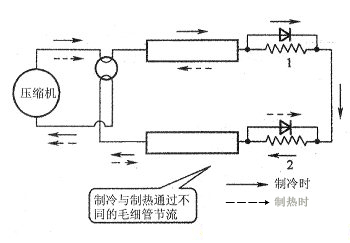

如下图所示。某些热泵型空调器有两组毛细管和两个单向阀,空调器制冷时,只有毛细管2参与节流,毛细管1被单向阀1短路。空调器制热时只有毛细管l参与节流,毛细管2被单向阀短路。因此。当只有毛细管1被堵塞时,虽然空调器制冷正常,但制热时气路被堵塞,空调器无法正常工作。

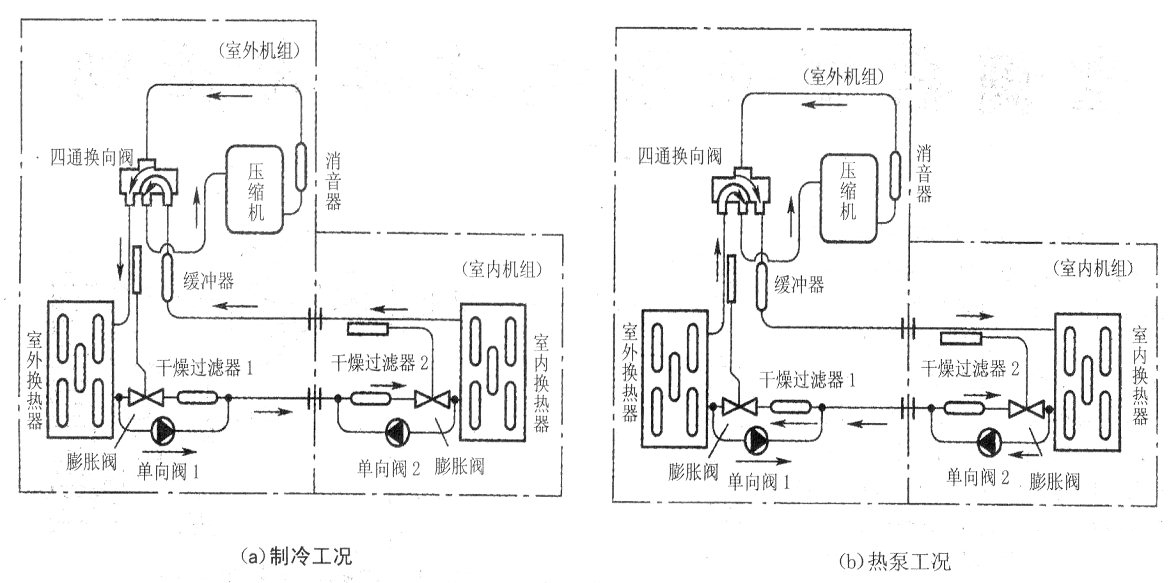

如下图所示。在通过膨胀阀节流的热泵型空调器中,一般有两个单向阀和两个膨胀阀。制冷时,只有制冷膨胀阀起作用,单向阀将制热膨胀阀短路。制热时,只有制热膨胀阀起作用,单向阀将制冷膨胀阀短路。如果制冷正常,但不能制热或制热效果不好时,则应重点检查制热膨胀阀。故障原因一般是制热膨胀阀损坏、堵塞或过热度调节不当。
(3)室外环境温度过低
热泵型空调器制热是有条件的:对于无除霜装置的热泵型空调器来说,室外温度要高于5℃;对于有除霜装置的热泵型空调器来说,室外温度要高于-5℃。
如果室外温度过低,空调器就无法正常制热。
(4)化霜温度控制器出现故障
化霜温度控制器有液体膨胀式、热动簧片式和热控管式。无论是哪种控制器,如果发生参数变化、触点氧化或导线断开等故障,都会造成无法化霜,导致空调器不能正常制热。
2、检测热泵辅助电热型空调器的电热系统
电热器不能加热有以下原因:
(1)温度保险丝熔断,或防止温度过热器保护;
(2)电热器开关接触不良;
(3)电热器断路。
