汽车设备的实物部件成列于示教板教学

一、概述
汽车示教板适用于各类院校汽车专业学员实操技能的培训考核,真实的汽车零部件充分展示车门控制系统组成结构，电动窗控制系统、电动后视镜系统、中控门锁系统、防盗系统等,可对系统进行结构和控制系统的认识实训,汽车示教板上绘有完整的车门控制系统电路图，可直观学习系统的工作原理,汽车示教板上安装有与部件一一对应的检测端子，可使用检测仪器实时检测工况，测量出电压、阻值、电流、频率等信号参数。
二、汽车对应部件示教板

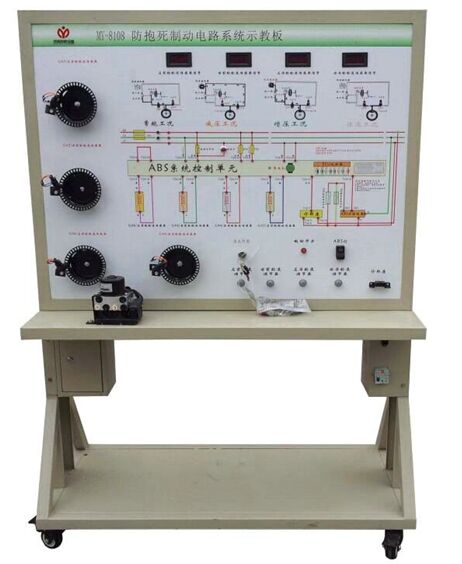

A、MY-8108 汽车ABS制动系统示教板

一）、产品简介
该设备采用全新大众帕萨特B5 ABS制动系统实物制作，充分展示ABS制动系统的组成结构和工作过程。
适用于学校对ABS制动系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二）、功能特点
1.真实可运行的ABS制动系统，充分展示ABS制动系统的组成结构和工作过程。操作控制各类开关，可演示动ABS制动电控系统（电磁阀工况等）工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析动变速器电控系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测ABS制动系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备安装有诊断座，可连接专用或通用型汽车解码器，对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6.设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三）、技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm

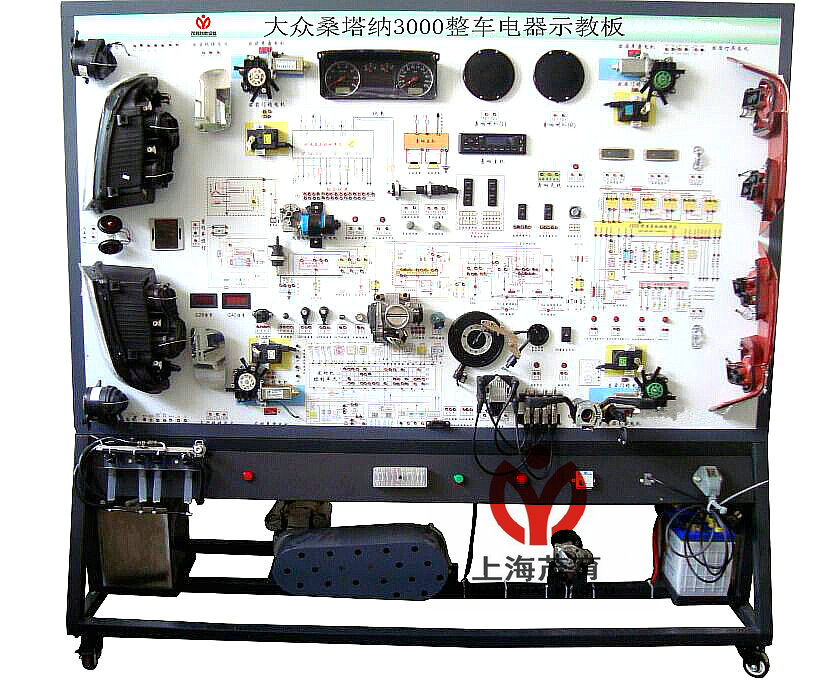

B、MY-8099 桑塔纳3000整车电器示教板

一）、产品简介：
本实验台以桑塔纳3000整车电器系统实物为基础，由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车全车电器系统构造与维修实训教学，能够满足对全车电器系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。
二）、产品结构组成：
灯光系统、仪表系统、防盗系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。
三）、产品工艺：
a、面板工艺和特点
面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。
1、采用10mm厚优质高密度PVC板作底板。
2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，具有耐磨不易退色等特点。
b、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。
c、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
d、金属表面采用高温喷塑处理，漆面坚固美观。
e、外形尺寸：（长*宽*高）2040*650*1850（mm）
C、MY-8107 汽车起动系统示教板

一）、概述
汽车起动系统示教板汽车起动系统示教板采用汽车起动系统实物为基础，充分展示汽车起动系统的组成结构和工作过程。
适用于学校对汽车起动系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二）、功能特点：
1.真实可运行的起动系统，充分展示汽车起动系统的组成结构。
2.操纵起动开关，起动马达工作，真实演示汽车起动系统的工作过程。通过面板上的电流表、电压表可观察起动过程中启动电流和蓄电池电压的变化过程。
3.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车起动系统的工作原理。
4.示教板面板上安装有起动机总成分解部件，可直观认识起动机的组成结构。
5.示教板面板上安装有检测端子，可直接在面板上检测汽车起动系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
三）、技术规格：
外形尺寸： 1600×1100×200（长×宽×厚）
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
移动脚轮：100*60mm

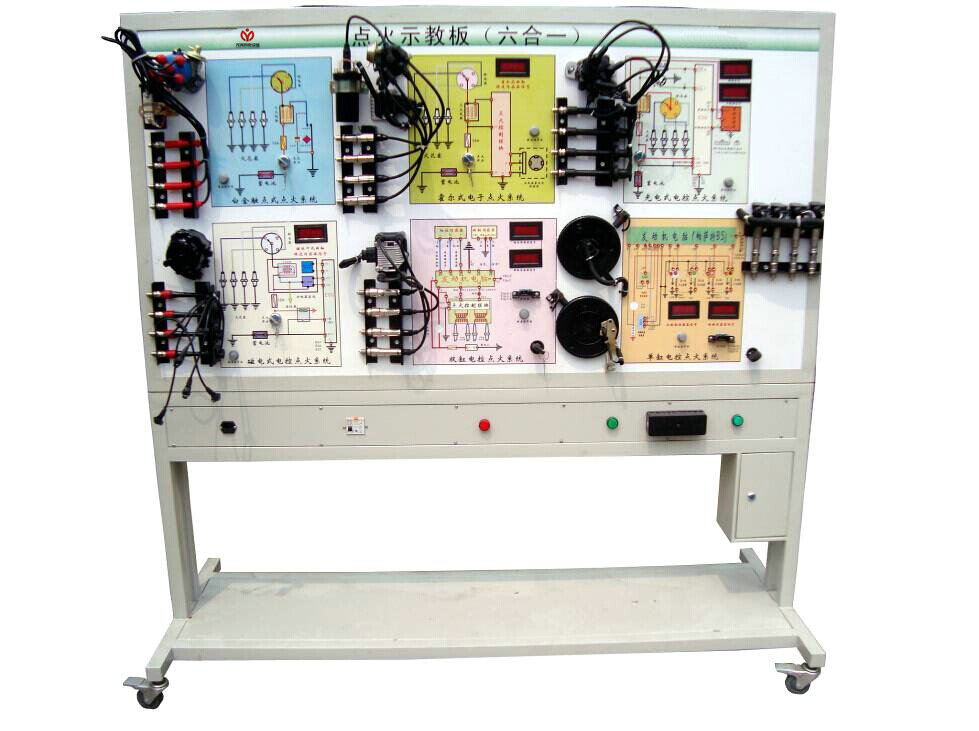

D、MY-8500 发动机点火综合示教板（六合一）

一）、产品简介：
发动机点火示教板选用汽车六种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
二）、功能特点
1．操纵开关及按钮，可真实演示汽车六种点火系统的工作过程。
2．数显表显示各传感器信号电压值；
3．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；
4．发光二极管显示系统执行器状态；
5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
6．汽车油漆高温烤漆处理；转动部件外加装防护装置；加装交流电源漏电保护装置。
7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
8．装OBD诊断座，可测试系统故障码及数据流等参数。
三）、技术参数
外形尺寸：1740mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；

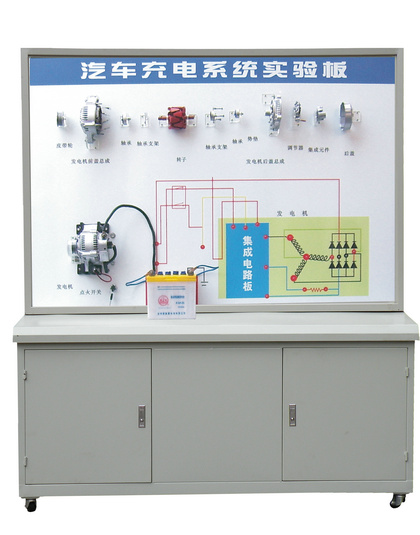

E、MY-8094 汽车充电系统示教板

一）、产品简介：
使用环境：温度-5℃～40℃；湿度≤80％
汽车型号：桑塔纳时代超人
发电机电压：14V
工作电压：220V、380V
频率：50/60HZ
功率：350W/750W
示教板尺寸：1600×1100×200（长×宽×厚）
储物柜规格：16000×500×700（长×宽×高）
万向自锁脚轮台架活动灵活，便于移动教学；整体台架采用刚性结构焊接，所用材料冷轧板采用国标标准材料，支撑可靠，表面喷塑处理防腐蚀抗老化，不褪色。
控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书等。
二）、功能特点
本示教板以大众全新交流发动机为原型，具有一定的代表性。清晰反映发电机的内部构造和电路组成，其中在示教板的上半部分，布置了发电机的解体原件，下半部分为彩色充电系统原理图，并安装了能够正常运转的发电机，并在发电机集成快各端子用县拉出来外接在示教板的原理图个端子上,在电机的带动下，真实反映汽车发电机的工作状况,检测数据。可移动万向轮台架方便移动。
三、教学目的
汽车示教板主要是以教学和实验为目的。利用汽车示教板，进行汽车实训教学，通过示教板的学习，学生能熟练掌握汽车部件的结构、原理、部位的拆装；汽车故障的诊断、检测、排故。利用示教板可以直观了解汽车系统的组成，各零部件的外形和安装位置，培养学生对汽车的认识，满足汽车结构、工作原理、故障设置及诊断的实训教学需要，使实验教学与操作训练有机的结合，加强学生的实践动手能力。
汽车示教板采用汽车部件实物，展示汽车部件的结构与原理；面板上绘有完整的汽车部件的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。示教板功能齐全、操作方便、安全可靠。
通过动手学习可以牢固掌握常用汽车各总成、主要零部件作用、分类、结构和工作原理；掌握各总成、零部件的支承、定位、润滑、密封、调整部位和相互装配关系；了解先进汽车的新结构和工作原理。
汽车电器设备课程是培养学生掌握汽车电器理论，强化动手操作能力的重要环节。及时对教学方法、课程考核方式、教学管理模式、师资结构等进行改革；研发校本教材，更新教学内容，努力提高教学质量。培养学生学会认知、学会做事、学会共同生活、学会生存，以适应新时期汽车行业对高素质人才的需求。
