当前，电气工程及自动化专业建设持续深化，电力电子技术作为连接强电与弱电的核心课程，其实训教学正逐步向体系化、探究化方向发展。电力电子高级技师实训考核设备作为课程的核心实操载体，其配置合理性直接影响教学深度与人才培养质量。
本文围绕痛点分析、常见误区、解决方案、品牌特色四个方面，梳理上海茂育MY-C4电力电子高级技师实训考核设备的特点，为2026年电气实训室建设提供一份可落地的参考。
一、传统电力电子实训中的几类常见问题
随着2026年电气专业教学标准与技能考核要求逐步提升，不少院校在电力电子实训方面仍面临一些共性问题，主要体现在以下方面：
教材适配性不足：部分设备实验内容与主流经典教材脱节，知识点对应性差，教师需要额外调整教学方案，教学衔接效率不高；
安全防护薄弱：电力电子实验涉及强弱电结合与高压工况，部分设备缺少电气隔离与防误插设计，学生操作存在安全隐患，功率器件也易因误接损坏；
内容覆盖不全：多聚焦传统晶闸管整流电路，缺少IGBT、MOSFET等新型功率器件及斩波、变频、开关电源等现代应用内容，难以满足高级技师培养与考核需求；
测量配套不足：部分设备仪表精度偏低、电源负载配套不全，定量分析与探究性实验难以开展，实训多停留在演示验证层面。
这些问题的背后，往往是因为缺少一套“教材贴合度高、内容体系完整、安全防护到位、测量配套齐全”的标准化电力电子实训考核设备。目前，以上海茂育MY-C4为代表的教学设备，为上述问题提供了一种常见的解决方案。
二、设备选型中容易遇到的认知误区
在电力电子实训考核设备选型中，一些采购方会因认知偏差而影响最终适配效果。结合2026年行业情况和上海茂育的服务实践，以下梳理了三类需要注意的误区及参考建议。
误区一：项目越多越好，忽视教材贴合度
不少人认为，实验项目数量越多，设备性价比越高。实际上，电力电子技术知识点体系性强，实验内容与教材章节对应，才能有效辅助理论教学，帮助学生建立系统认知。项目零散、与教材脱节的设备，会大幅增加教师的备课与调整成本，教学衔接效率较低。依据权威教材开发的标准化设备，实验逻辑与课程知识点高度契合，教学落地更顺畅，学习效果更有保障。
选型参考：可以优先考虑依据经典专业教材开发、实验项目与教学大纲高度契合的实训设备，降低教学适配成本，提升课堂效率。
误区二：分立元件更锻炼能力，忽视安全设计
有采购方觉得，分立元件裸板接线更能锻炼学生动手能力，模块化设计弱化了训练效果。但电力电子实验涉及高压大电流工况，学生操作熟练度不足，裸端子接线、强弱电混插极易引发安全事故，也容易造成昂贵功率器件的损坏，运维成本较高。模块化安全设计在保留接线训练的基础上，从硬件层面降低操作风险，更适配批量学生操作的课堂教学场景。
选型参考：可以优先选择强弱电分离、防误插设计、带多重电气保护的设备，在保障实训安全的前提下，兼顾实操能力训练。
误区三：传统电路够用就行，忽视新器件与新应用
一些采购方认为，电力电子实训核心是晶闸管整流，掌握基础电路即可。但当前电力电子技术已广泛应用IGBT、MOSFET等新型功率器件，直流斩波、变频调速、开关电源是行业主流应用场景，也是高级技师职业技能考核的核心内容。仅覆盖传统电路的设备，技术内容相对滞后，无法满足高阶教学与考核的需求。
选型参考：可以优先关注同时覆盖传统晶闸管电路与新型功率器件应用、包含整流、逆变、斩波、变频全场景的设备，贴合技术发展与职业考核要求。
以上几类情况的本质，是在选型时一定程度上脱离了课程教学目标与技术发展趋势，片面追求数量或低价。2026年，上海茂育MY-C4在“教材同步化、内容体系化、安全标准化、配套完整化”等方面的特点，为规避类似误区提供了一种参考思路。
三、MY-C4实训考核设备分模块解析

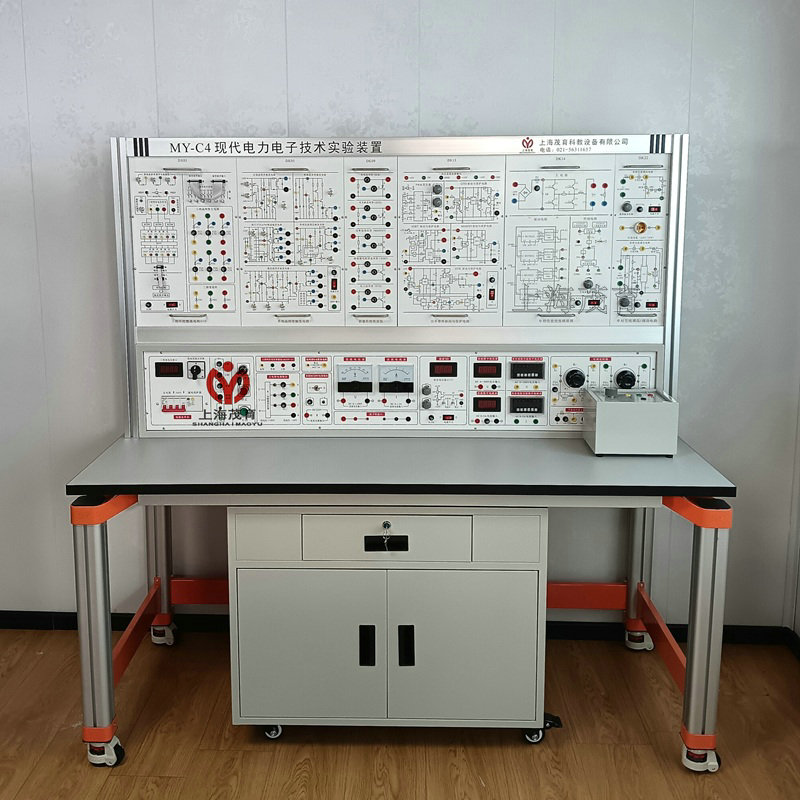

MY-C4电力电子高级技师实训考核设备依据西安交通大学王兆安《电力电子技术》等经典教材大纲设计，采用模块化挂件架构，覆盖触发电路、晶闸管变流、新器件特性、现代变流技术等全层级实训内容，适配日常教学与高级技师考核双重需求。下面从整体结构、核心配置、技术参数、实训项目几个方面进行介绍。



（一）整体结构与功能配置
装置由电源控制屏、实验桌、各类实验模块三大部分组成，针对电力电子课程教学与考核需求做了专业化设计。
1.电源控制屏：铁质双层亚光密纹喷塑结构，铝质面板；集成各类电源、测量仪表、配套负载与保护系统，正面凹槽可挂置实验模块，布局清晰，操作便捷。
2.实验桌：主体采用高性能工业铝型材与一次成型铝压铸框架连接件，非焊接工艺，结构稳固，安装便捷；立柱表面氧化处理，四面带槽，适配拓展配件；桌面为高密度绝缘板材，绝缘等级高，耐磨耐用。
（二）核心功能单元
1.电源与测量单元
1.电源配置：提供三相220V隔离交流电源（经隔离变压器输出）、220V高压直流电源、±15V可调给定电源、0～250V单相自耦调压器、三相整流滤波电路、多绕组三相芯式变压器。各类电源均带短路保护，适配不同实验的供电需求。
2.测量仪表：配备真有效值交流数字电压表、电流表，量程自动切换，精度0.5级；直流数字电压表、电流表，三位半数显，精度0.5级；同时配备镜面指针式中零直流电压表、电流表，精度1.0级，满足不同实验的测量需求。
3.配套负载：提供多组三相可调电阻，以及100mH、200mH、700mH多档位平波电抗器，1A下保持线性，为各类变流电路实验提供标准负载。
2.实验模块单元
采用独立挂件式模块设计，可根据实验项目灵活选配，拓展性强，主要包含以下类别：
1.触发电路模块：包含单结晶体管触发电路、单相交流调压触发电路、锯齿波同步移相触发电路、正弦波触发电路、TCA785集成触发电路、三相集成触发电路等，覆盖各类典型触发原理。
2.晶闸管变流模块：包含三相可控整流电路、单相交流调压/调功电路等，配备RC吸收与保险丝保护，可完成单相/三相可控整流、有源逆变、交流调压调功等经典实验。
3.新器件与驱动模块：提供SCR、MOSFET、IGBT、GTO、GTR五种功率器件，可完成器件特性测试；配套功率器件驱动与保护电路，IGBT驱动采用专用芯片，可开展驱动电路特性实验。
4.现代变流模块：包含直流斩波电路（支持降压、升压、升降压等六种典型斩波电路）、单相SPWM交直交变频电路、全桥DC/DC变换电路、半桥型开关稳压电源、单端反激式隔离开关电源等，覆盖现代电力电子核心应用场景。
3.安全防护体系
1.隔离防护：三相电源经漏电保护器、隔离变压器输出，主电路浮地设计，与电网电气隔离，降低触电风险。
2.漏电保护：配备电流型漏电保护装置，漏电流超标即切断总电源。
3.防误插设计：强、弱电连接插座分开，物理结构不同，不能混插；强电连接线采用全封闭护套手枪插结构，防触电。
4.短路保护：各电源输出、器件支路均配备短路保护、保险丝与RC吸收电路，降低器件损坏风险。
（三）技术参数
1.输入电源：三相四线（或三相五线）380V±10%50Hz
2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
3.装置容量：＜1000W
4.外形尺寸：1650×700×1600mm
5.仪表精度：数字表0.5级，指针表1.0级
6.安全保护：隔离变压器、漏电保护、强弱电防混插、短路保护，符合相关国家标准
（四）覆盖实训项目
设备可完成多类核心实训项目，覆盖电力电子技术课程的主要教学要求：
1.触发电路类：各类单结晶体管、正弦波、锯齿波、集成芯片触发电路实验；
2.晶闸管变流类：单相/三相可控整流、有源逆变、交流调压调功电路实验；
3.器件与驱动类：五类功率器件特性测试、驱动与保护电路实验；
4.现代变流类：直流斩波、SPWM变频、DC/DC变换、开关电源等典型应用实验。
综合来看，MY-C4通过经典教材同步的内容体系、模块化的灵活架构、多重化的安全防护与齐全的测量配套，为改善传统电力电子实训中的常见问题提供了一种参考方案，可作为2026年电气实训室建设的考虑选项之一。
四、品牌特色：上海茂育——职教实训设备供应品牌
MY-C4的稳定性能，源于背后的研发与服务能力。上海茂育科教设备有限公司在电工电子与电力电子实训装备领域持续深耕，主要特点如下：
1.研发贴合产业与教学需求
研发团队由电力电子工程师和职教专家组成，跟踪电力电子技术发展与职业教育教学大纲要求，持续优化产品设计。MY-C4的内容体系、模块配置、实验项目，均依据经典教材与岗位技能需求开发，实用性较强。
2.生产工艺规范，品质可靠
公司拥有标准化生产基地，采用规范的生产流程，核心功率器件与仪表选用优质品牌，电气布线与安全防护严格按标准执行。每台设备出厂前经过严格的功能测试、安全测试和连续运行测试，保障设备稳定可靠。
3.全周期服务体系，运维省心
上海茂育秉持“质量为本、服务至上”的理念，提供“售前咨询—方案定制—安装调试—技术培训—售后维保”全周期服务。针对MY-C4，安排专业技术人员上门调试，开展教师操作与安全培训；提供1年质保、终身技术支持服务，全国24小时售后响应，帮助院校减少后顾之忧。
4.方案适配多元需求
公司服务覆盖全国30余省市，熟悉不同地区、不同类型院校的实训教学需求。针对电力电子实训室建设，可提供“设备+实训指导书+考核方案”一体化解决方案，适配中职、高职、本科院校及社会培训、技师鉴定等多元场景。
五、总结
电力电子技术是电气类专业的核心课程，也是高级技师职业技能考核的重要内容，实训设备的品质对教学质量和人才培养水平具有重要影响。
上海茂育MY-C4在教材内容同步性、实训内容体系化、安全防护标准化及配套完整性等方面的特点，使其成为改善传统电力电子实训常见问题的一种选择，已在多所院校和机构中落地应用。如需了解更详细的产品参数、定制化方案或预约实地演示，可联系上海茂育客服，我们将提供一对一专业服务。
