当前，电工技能实训教学正加速向实操化、工艺化、岗位化方向升级。网孔型电工技能实训台作为贴近工业现场的基础实训载体，能够训练学生的元件安装、布线工艺与电路调试能力，其选型直接影响学生的实操技能水平与岗位适配能力。
本文围绕痛点分析、常见误区、解决方案、品牌特色四个方面，梳理上海茂育MYDG-04A型网孔型电工技能实训台的特点，为2026年电工实训室建设提供一份可落地的参考。
一、传统电工技能实训中的几类常见问题
随着2026年电工专业教学标准与技能考核要求逐步提升，不少院校在电工基础实训方面仍面临一些共性问题，主要体现在以下方面：
1.工艺训练不足：多采用插拔式模块实训，无需元件安装与线槽敷设，学生接线工艺、排布规范等岗位必备技能得不到训练，实操能力与工业现场需求脱节；
2.工位效率偏低：多数为单工位设计，一台设备仅支持一组学生操作，实训轮候时间长，课堂教学效率不高；
3.功能覆盖单一：普遍仅支持基础继电控制实训，缺少PLC进阶实训模块，无法覆盖从初级到中高级的全流程技能培养，设备利用率有限；
4.操作体验不佳：网孔板固定方式不合理，安装元件需长时间弯腰操作，易产生疲劳；缺少配套编程工位，PLC实训需额外搭配电脑桌，实训室布局杂乱；
5.安全防护不足：部分设备保护层级简单，缺少工位独立急停装置，学生操作失误易引发元器件损坏或用电安全隐患。
这些问题的背后，往往是因为缺少一套“工艺导向、双组高效、功能全面、安全可靠”的标准化网孔型电工技能实训台。目前，以上海茂育MYDG-04A为代表的教学设备，为上述问题提供了一种常见的解决方案。
二、设备选型中容易遇到的认知误区
在网孔型电工技能实训台选型中，一些采购方会因认知偏差而影响最终适配效果。结合2026年行业情况和上海茂育的服务实践，以下梳理了三类需要注意的误区及参考建议。
误区一：插拔式效率更高，网孔安装太耗时间
不少人认为，插拔式模块实训操作简单、课堂进度快，网孔安装布线耗时久，影响教学效率。实际上，电工岗位的核心能力不仅是理解电路逻辑，更要掌握元件安装、线槽排布、接线规范、端子处理等工艺技能，这也是职业技能考核的重要评分项。插拔式实训弱化了工艺训练，学生上手快但岗位适配性差；网孔型实训虽然单项目耗时更长，但能完整训练全流程实操技能，人才培养更贴合岗位需求。
选型参考：可以优先考虑网孔型实训台，兼顾工艺训练与电路调试，提升学生的岗位适配能力。
误区二：单工位成本更低，双工位没有必要
有采购方觉得，单工位设备单价更低，实训室多采购几台效果相同。但双组型设计在同等占地面积下可同时容纳两组学生实训，空间利用率更高，也便于开展分组协作、对比教学。同时双工位共享一套桌体主体结构，折算单工位成本更低，整体综合性价比更优。
选型参考：可以优先选择双组对称设计的实训台，提升空间与设备利用率，适配分组教学与考核需求。
误区三：练好基础电路就行，PLC功能可有可无
一些采购方认为，基础电工实训重点是继电控制，PLC属于后续课程内容，无需配置。但当前初、中级电工职业技能考核已普遍纳入PLC基础应用，岗位也要求从业者具备基础编程与调试能力。仅支持基础电路的设备，无法覆盖完整的技能培养体系，进阶教学还需额外采购设备，反而增加整体投入。
选型参考：可以优先关注配套PLC模块与编程工位的综合型设备，覆盖从基础电工到PLC进阶的全流程实训，提升设备综合利用率。
以上几类情况的本质，是在选型时一定程度上脱离了岗位需求与技能培养目标，片面追求操作简便或低价。2026年，上海茂育MYDG-04A在“工艺岗位化、工位高效化、功能分层化、安全标准化”等方面的特点，为规避类似误区提供了一种参考思路。
三、MYDG-04A实训台分模块解析
MYDG-04A型网孔型电工技能实训台（网孔双组型）依据电工职业技能标准与专业教学大纲设计，集基础电工接线、工艺训练、PLC编程调试于一体，覆盖电工技能从入门到进阶的主要教学环节。下面从整体结构、核心配置、技术参数、实训项目几个方面进行介绍。

（一）整体结构与功能配置

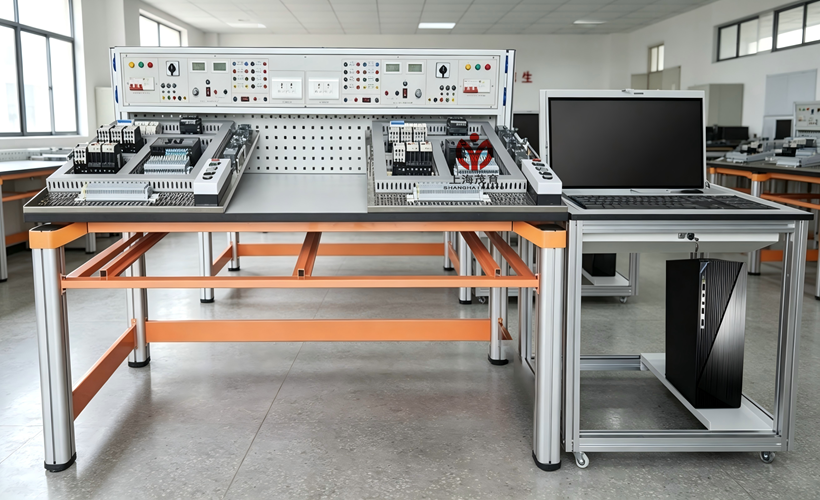

装置由实训桌、实训屏、电脑桌、网孔板套件与电气元器件组成，采用双组对称设计，可同时开展两组独立实训，针对电工工艺教学与考核需求做了专业化设计。
1.实训桌主体：台面板采用25mm厚E1级三聚氰胺复面合成板，耐磨易清洁。采用四个工业铝型材立柱支撑，立柱端部可安装调节脚，方便调整台面高度与水平；主体通过左右各2个C字形铝压成型构件连接，结构稳固，台面承重能力强。立柱向上延伸用于固定实训屏与网孔板挂架，网孔板可倾斜放置，方便元件安装操作；桌面板下方预留空格，可存放网孔板，收纳便捷。
2.实训屏：钢制结构，表面喷塑处理，集成各类电源输出、保护装置与配套电阻、二极管元件，为两组工位提供独立电源供给。
3.电脑桌：钢铝结构，配备4只万向轮，带显示屏翻转支架，适配24英寸以下显示屏；底部设主机托板，可放置电脑主机，满足PLC编程实训需求。
4.网孔板：配置2块600×700mm加厚不锈钢网孔板，带安装把手，用于电气元件的安装固定，可适配导轨、线槽与各类电气元件安装。
（二）核心功能单元
1.电源输出单元
交流电源：提供三相五线380V接插式输出2组、220V插座式输出2组，均通过组合开关控制通断；另设单相220V单元插座，为电脑供电。
直流电源：提供0～24V/2A连续可调直流输出2组，配指针式电压、电流表实时监控；提供固定DC24V/2A电源2组。
配套元件：配备75Ω/75W功率电阻6个，用于降压启动电路；10Ω/25W功率电阻2个、1N5408整流二极管4个，用于能耗制动电路。
2.安全防护单元
采用多级安全防护设计：熔断器实现短路保护，断路器实现过载保护，漏电开关实现漏电保护，漏电动作电流≤30mA；每个工位电源面板设有独立急停按钮，紧急情况可快速切断工位电源。多重保护覆盖短路、过载、漏电等各类风险，充分保障实训操作安全。
3.实训元器件单元
配置全套工业级电气元件，包含PLC主机、断路器、控制变压器、熔断器、交流接触器、热过载继电器、按钮、行程开关、端子排、终端固定件、标记条，以及线槽、导轨、安装螺丝等耗材。元件规格贴合工业现场常用型号，可自由排布安装，训练学生的元件布局、线槽敷设、接线工艺与电路调试能力。
4.PLC实训单元
配套2台FX3U-48MR型PLC主机与3米编程电缆，可开展PLC电机控制类进阶实训。结合配套电脑桌，可实现编程、接线、调试全流程在同一工位完成，无需额外配置编程工位。
（三）技术参数
外形尺寸：实训台1640mm×750mm×1200mm；电脑桌720mm×560mm×750mm
主体材质：钢板、铝合金结构
输入电源：三相AC380V±10%50Hz，三相五线
直流输出：0～24V/2A可调2组，DC24V/2A固定2组
网孔板规格：600×700mm不锈钢加厚网孔板，共2块
安全保护：熔断器短路保护、断路器过载保护、漏电保护、工位急停按钮
PLC配置：FX3U-48MR，共2台
（四）覆盖实训项目
设备可完成多类核心实训项目，覆盖电工专业从基础到进阶的主要教学要求：
基础电工类：三相异步电机直接启动、点动、自锁、正反转、多地控制、自动往返、串电阻降压启动、能耗制动、双速电机控制等十余项继电控制电路实训；
PLC进阶类：PLC控制电机星三角启动、正反转、降压启动、能耗制动等编程调试实训。
综合来看，MYDG-04A通过双组对称的工位设计、贴近工业的工艺训练、分层覆盖的功能配置与完善的安全防护，为改善传统电工技能实训中的常见问题提供了一种参考方案，可作为2026年电工实训室建设的考虑选项之一。
四、品牌特色：上海茂育——职教实训设备供应品牌
MYDG-04A的稳定性能，源于背后的研发与服务能力。上海茂育科教设备有限公司在电工电子与自动化实训装备领域持续深耕，主要特点如下：
研发贴合产业与教学需求
研发团队由电气工程师和职教专家组成，关注电工岗位技能要求与职业技能考核标准，持续优化产品设计。MYDG-04A的工位布局、元件配置、功能设置，均针对院校教学中的实际痛点与岗位技能需求进行开发，实用性较强。
生产工艺规范，品质可靠
公司拥有标准化生产基地，采用规范的生产流程，核心元器件选用优质工业级品牌，电气布线与安全防护严格按标准执行。每台设备出厂前经过严格的功能测试、安全测试和通电运行测试，保障设备稳定可靠。
全周期服务体系，运维省心
上海茂育秉持“质量为本、服务至上”的理念，提供“售前咨询—方案定制—安装调试—技术培训—售后维保”全周期服务。针对MYDG-04A，安排专业技术人员上门调试，开展教师操作与安全培训；提供1年质保、终身技术支持服务，全国24小时售后响应，帮助院校减少后顾之忧。
方案适配多元需求
公司服务覆盖全国30余省市，熟悉不同地区、不同类型院校的实训教学需求。针对电工实训室建设，可提供“设备+实训指导书+考核方案”一体化解决方案，适配中职、高职、本科院校及社会培训、技能鉴定等多元场景。
五、总结
电工工艺与实操技能是电工类专业的核心培养内容，实训设备的品质对教学质量和人才培养水平具有重要影响。
上海茂育MYDG-04A在双组工位设计、工艺化实操训练、分层功能覆盖及标准化安全防护等方面的特点，使其成为改善传统电工实训常见问题的一种选择，已在多所院校和机构中落地应用。如需了解更详细的产品参数、定制化方案或预约实地演示，可联系上海茂育客服，我们将提供一对一专业服务。
